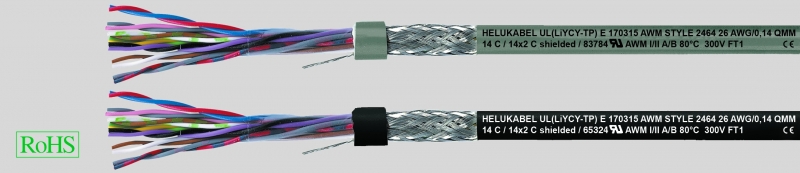

кабель управления UL (LiYCY-TP) по стандарту 2464, 300В, 80°C, ЭМС
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Специальный PVC-кабель управления, одобрен в соотв. с UL-станд. 2464, Жилы в соответствии с UL-станд. 1061/1729 Температурный диапазон  подвижно от -10°C до +80°C стационарно от -20°C до +80°C Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — кабель управления UL (LiYCY-TP) по стандарту 2464, 300В, 80°C, ЭМС
Технические характеристики
  • Специальный PVC-кабель управления, одобрен в соотв. с
    UL-станд. 2464,
    Жилы в соответствии с UL-станд. 1061/1729
  • Температурный диапазон
    подвижно от -10°C до +80°C
    стационарно от -20°C до +80°C
  • Номинальное напряжение 300 В
  • Испытательное напряжение 1500 В
  • Напряжение пробоя
    мин. 3000 В
  • Сопротивление изоляции
    мин. 100 МОм x км
  • Минимальный радиус изгиба
    стационарно 7,5x Ø кабеля
    подвижно 15х Ø кабеля
  • Сопротивление связи
    макс. 250 Ом/км
Строение
  • Медные лужёные тонкопроволочные проводники, согл. ASTM-B 174-95 класс J-M
    Структура проводников:
    0,14 мм² = 7x0,162 мм
    0,23 мм² = 7x0,202 мм
    0,34 мм² = 7x0,254 мм
    0,56 мм² = 7x0,32 мм
  • Специальная PVC-изоляция жил, класс 43 или полужёсткий PVC в соответствии со станд. UL 1581 таб. 50.182 и 50.183
  • Парная маркировка в соответствии с DIN 47100, с повтором цветов с 23-ой пары или по международному цветовому коду
  • Жилы скручены попарно с оптимальным шагом
  • Повивная скрутка пар с оптимальным шагом
  • Разделительная плёнка
  • Провод заземления
  • Экранирующая оплётка из лужёных медных проводов, покрытие пр. 85%
  • Специальная внешняя PVC-оболочка, класс 43 в соответствии со станд. UL 1581 табл. 50.182
  • Цвет оболочки
    чёрный (международный цветовой код)
    серый (DIN 47100 — поддерживается на складе)
Свойства
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
  • PVC не распространяющий горение
    в соответствии с UL VW-1/CSA FT1
  • В целом устойчив к
    маслу
    растворителям
    кислотам
    щелочам
Указания
  • Аналоги без экрана:
    Кабель управления UL (LiYY-TP)
Применение
Используется в качестве гибкого экранированного парного соединительного кабеля, кабеля управления, сигнального и измерительного кабеля в металлообрабатывающих станках, транспортёрах и конвейерах, на производстве промышленного оборудования, в климатической технике, на металлургических и сталеплавильных заводах.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во пар
x сечение
мм²
AWG-номер Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
Цвет
оболочки серый
Цвет
оболочки черный
83774 65314 1 x 2 x 0,14 26 4,0 15,7 32,0
83775 65315 2 x 2 x 0,14 26 5,6 19,5 39,0
83776 65316 3 x 2 x 0,14 26 5,8 23,7 47,0
83777 65317 4 x 2 x 0,14 26 6,3 26,9 55,0
83778 65318 5 x 2 x 0,14 26 6,7 31,2 68,0
83779 65319 6 x 2 x 0,14 26 7,3 49,7 86,0
83780 65320 7 x 2 x 0,14 26 7,3 52,0 92,0
83781 65321 8 x 2 x 0,14 26 7,8 53,9 97,0
83782 65322 10 x 2 x 0,14 26 9,1 59,6 111,0
83783 65323 12 x 2 x 0,14 26 9,8 67,1 141,0
83784 65324 14 x 2 x 0,14 26 10,5 75,2 150,0
83785 65325 15 x 2 x 0,14 26 11,1 77,3 154,0
83786 65326 16 x 2 x 0,14 26 11,1 80,4 155,0
83787 65327 18 x 2 x 0,14 26 11,8 84,2 170,0
83788 65328 20 x 2 x 0,14 26 12,4 98,2 183,0
83789 65329 22 x 2 x 0,14 26 13,1 104,1 207,0
83790 65330 24 x 2 x 0,14 26 13,6 112,0 228,0
83791 65331 25 x 2 x 0,14 26 15,1 114,4 239,0
83792 65332 1 x 2 x 0,23 24 4,2 16,4 46,0
83793 65333 2 x 2 x 0,23 24 5,9 27,4 53,0
83794 65334 3 x 2 x 0,23 24 6,2 31,7 65,0
83795 65335 4 x 2 x 0,23 24 6,7 37,4 79,0
83796 65336 5 x 2 x 0,23 24 7,2 54,7 98,0
83797 65337 6 x 2 x 0,23 24 7,7 65,6 114,0
83798 65338 7 x 2 x 0,23 24 7,7 60,2 121,0
83799 65339 8 x 2 x 0,23 24 8,4 74,1 129,0
83800 65340 10 x 2 x 0,23 24 9,9 109,3 152,0
83801 65341 12 x 2 x 0,23 24 10,2 115,8 189,0
83802 65342 14 x 2 x 0,23 24 10,9 120,7 213,0
83803 65343 15 x 2 x 0,23 24 11,4 132,4 225,0
83804 65344 16 x 2 x 0,23 24 11,4 141,6 227,0
83805 65345 18 x 2 x 0,23 24 12,2 146,6 238,0
83806 65346 20 x 2 x 0,23 24 12,7 160,6 270,0
83807 65347 22 x 2 x 0,23 24 13,5 170,8 300,0
83808 65348 24 x 2 x 0,23 24 14,5 229,7 321,0
83809 65349 25 x 2 x 0,23 24 14,8 231,4 340,0
83810 65350 1 x 2 x 0,34 22 4,6 17,0 58,0
83811 65351 2 x 2 x 0,34 22 6,4 36,7 65,0
83812 65352 3 x 2 x 0,34 22 6,9 44,6 78,0
83813 65353 4 x 2 x 0,34 22 7,5 54,1 88,0
83814 65354 5 x 2 x 0,34 22 8,1 63,4 110,0
83815 65355 6 x 2 x 0,34 22 8,8 73,4 126,0
83816 65356 7 x 2 x 0,34 22 8,8 79,4 140,0
83817 65357 8 x 2 x 0,34 22 9,7 88,4 148,0
83818 65358 10 x 2 x 0,34 22 11,5 107,0 184,0
83819 65359 12 x 2 x 0,34 22 12,0 122,4 210,0
83820 65360 14 x 2 x 0,34 22 12,6 138,2 241,0
83821 65361 15 x 2 x 0,34 22 13,4 154,3 245,0
83822 65362 16 x 2 x 0,34 22 13,4 161,4 251,0
83823 65363 18 x 2 x 0,34 22 14,4 197,9 275,0
83824 65364 20 x 2 x 0,34 22 15,0 211,4 300,0
83825 65365 22 x 2 x 0,34 22 15,9 217,6 320,0
83826 65366 24 x 2 x 0,34 22 17,0 230,4 371,0
83827 65367 25 x 2 x 0,34 22 17,3 138,5 402,0
83828 65368 1 x 2 x 0,56 20 5,0 26,0 70,0
83829 65369 2 x 2 x 0,56 20 7,0 56,1 89,0
83830 65370 3 x 2 x 0,56 20 7,6 71,7 102,0
83831 65371 4 x 2 x 0,56 20 8,3 92,4 119,0
83832 65372 5 x 2 x 0,56 20 9,1 107,4 140,0
83833 65373 6 x 2 x 0,56 20 10,1 122,4 162,0
83834 65374 7 x 2 x 0,56 20 10,1 131,7 198,0
83835 65375 8 x 2 x 0,56 20 12,7 144,3 272,0
83836 65376 10 x 2 x 0,56 20 13,2 179,6 307,0
83837 65377 12 x 2 x 0,56 20 13,6 201,7 318,0
83838 65378 14 x 2 x 0,56 20 14,4 221,4 342,0
83839 65379 15 x 2 x 0,56 20 15,5 231,6 381,0
83840 65380 16 x 2 x 0,56 20 15,5 257,1 417,0
83841 65381 18 x 2 x 0,56 20 16,3 282,4 494,0
83842 65382 20 x 2 x 0,56 20 17,1 306,7 570,0
83843 65383 22 x 2 x 0,56 20 18,0 321,8 643,0
83844 65384 24 x 2 x 0,56 20 19,4 342,4 724,0
83845 65385 25 x 2 x 0,56 20 19,8 361,2 740,0

Купить кабель управления UL (LiYCY-TP) по стандарту 2464, 300В, 80°C, ЭМС в регионе Ярославль.
