Кабель витая пара экранированная (SSTP), категория 7 (1200 МГц), 4 пары, одножильный (solid), 22AWG SSTP4-C8-SOLID-INDOOR-FRPVC
Производитель —
Оценка (средняя 5)

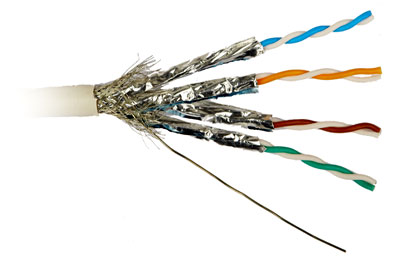

1 - Внешняя оболочка
2 - Экран-сетка
3 - Дренажный провод
4 - Экран-фольга
5 - Витая пара solid
Спецификация
Соответствует требованиям стандарта ISO 11801, IEC 61156 и RoHS 2002/95/EC
Соответствует стандарту пожарной безопасности: IEC 60332-1
Описание...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель витая пара экранированная (SSTP), категория 7 (1200 МГц), 4 пары, одножильный (solid), 22AWG SSTP4-C8-SOLID-INDOOR-FRPVC
|
1 - Внешняя оболочка 2 - Экран-сетка 3 - Дренажный провод 4 - Экран-фольга 5 - Витая пара solid |
Спецификация
Соответствует требованиям стандарта ISO 11801, IEC 61156 и RoHS 2002/95/EC
Соответствует стандарту пожарной безопасности: IEC 60332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: пористый полиолефин
Внешняя оболочка: огнестойкий ПВХ (FRPVC)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, обеспечивающая 65% покрытие кабеля
Дренажный провод: луженая медь
Технические характеристики
- Диаметр проводника (жилы): 0,64 мм (22 AWG)
(Справочные таблицы по AWG) - Диаметр проводника с оболочкой: 1,56 мм
- Внешний диаметр (размер) кабеля: 8,9 мм
- Диаметр дренажного провода: 0,4 мм
- Рабочая температура: -30°C - +70°C
- Вес 1 км кабеля: 90 кг
- Стандартная упаковка: 500 м
| Час- тота, МГц |
Затухание пары при 20°С, дБ/100м | PS NEXT, дБ | NEXT, дБ | RL, дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. знач. | Кат. 7A | Тип. знач. | Кат. 7A | Тип. знач. | Тип. знач. | Кат. 7A | Тип. знач. | Кат. 7A | Тип. знач. | Кат. 7A | Тип. знач. | Кат. 7A | |
| 1 | 1.9 | 2.0 | 107.0 | 110.0 | 108.4 | 22.0 | 20.0 | 70.0 | 67.0 | 95.0 | 75.0 | 98.0 | 78.0 |
| 4 | 3.4 | 3.8 | 98.0 | 101.0 | 99.3 | 25.0 | 23.0 | 70.0 | 67.0 | 90.0 | 75.0 | 93.0 | 78.0 |
| 10 | 5.4 | 5.8 | 95.0 | 98.0 | 93.4 | 28.0 | 25.0 | 70.0 | 67.0 | 86.0 | 71.0 | 89.0 | 74.0 |
| 20 | 8.0 | 8.2 | 90.0 | 93.0 | 88.9 | 28.0 | 25.0 | 70.0 | 67.0 | 80.0 | 65.0 | 83.0 | 68.0 |
| 30 | 9.3 | 10.1 | 90.0 | 93.0 | 86.2 | 27.0 | 23.8 | 70.0 | 67.0 | 76.0 | 61.5 | 79.0 | 64.5 |
| 100 | 17.5 | 18.5 | 80.0 | 83.0 | 78.4 | 24.0 | 21.1 | 70.0 | 62.5 | 66.0 | 51.0 | 69.0 | 54.0 |
| 200 | 25.4 | 26.5 | 80.0 | 83.0 | 75.7 | 22.0 | 18.8 | 68.0 | 59.8 | 63.0 | 47.5 | 66.0 | 50.5 |
| 200 | 25.6 | 26.5 | 80.0 | 83.0 | 73.8 | 21.0 | 18.0 | 68.0 | 58.0 | 60.0 | 45.0 | 63.0 | 48.0 |
| 300 | 31.5 | 32.7 | 77.0 | 80.0 | 72.4 | 20.0 | 17.3 | 65.0 | 56.5 | 58.0 | 43.0 | 61.0 | 46.0 |
| 600 | 46.3 | 47.1 | 77.0 | 80.0 | 71.2 | 19.0 | 17.3 | 65.0 | 55.3 | 52.0 | 41.5 | 55.0 | 44.5 |
| 900 | 58.4 | 61 | 72.0 | 75.0 | 69.3 | 19.0 | 17.3 | 65.0 | 53.4 | 49.0 | 38.9 | 52.0 | 41.9 |
| 1000 | 60 | 62 | 72.0 | 75.0 | 67.9 | 19.0 | 17.3 | 65.0 | 52.0 | 47.0 | 37.0 | 50.0 | 40.0 |
| 1100 | 64 | - | 72.0 | 75.0 | - | 19.0 | - | 65.0 | - | 45.0 | - | 48.0 | 38.4 |
| 1500 | 71 | - | 72.0 | 75.0 | - | 19.0 | - | 65.0 | - | 39.0 | - | 42.0 | 34.0 |
| Сопротивление проводника постоянному току | |
| Полное сопротивление | 100 Ом |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление изоляции | 5 ГОм/км минимум |
| Емкостной дисбаланс | 1,2 пФ/м максимум |
| Отклонение задержки распространения | 25 нс/100 м максимум |
| Диэлектрическая прочность | 700 В/1мин |
| Диэлектрическая прочность по отношению к экрану | 700 В/1мин |
Информация для заказа:
| Кабель экранированная витая пара (SSTP), 4 пары, категория 7 (1200 МГц), одножильный (solid), внутренний (indoor), 22AWG, огнестойкий ПВХ |
