Кабель витая пара экранированная (SSTP), категория 7 (1200 МГц), 4 пары, одножильный (solid), 22AWG SSTP4-C8-SOLID-INDOOR-LSZH
Производитель —
Оценка (средняя 4)

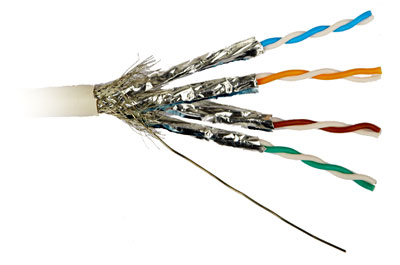

1 - Внешняя оболочка
2 - Экран-сетка
3 - Дренажный провод
4 - Экран-фольга
5 - Витая пара solid
Спецификация
Соответствует жестким требованиям стандарта ISO 11801 (2-ое изда-ние) и превышает требования стандартов ISO/IEC 11801 для классов D, E,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель витая пара экранированная (SSTP), категория 7 (1200 МГц), 4 пары, одножильный (solid), 22AWG SSTP4-C8-SOLID-INDOOR-LSZH
|
1 - Внешняя оболочка 2 - Экран-сетка 3 - Дренажный провод 4 - Экран-фольга 5 - Витая пара solid |
Спецификация
Соответствует жестким требованиям стандарта ISO 11801 (2-ое изда-ние) и превышает требования стандартов ISO/IEC 11801 для классов D, E, F и IEC 61156-5, IEC 61156-7 (CVD) для категорий 5е, 6 и 7
Класс пожарной безопасности СМ
Cоответствует стандарту пожарной безопасности: UL 1581 VW-1, IEC 60332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Что такое LSZH?
Кабели с LSZH-оболочкой предназначены для использования там, где необходимы как молодымные и низкокорродирующие газы. Используются на борту судна и центрах компьютерных коммуникаций, где токсичный и кислотный дым и газ могут причинить вред людям и оборудованию. Например, галоген содержит фтор, хлор, бром и йод. При сгорании эти материалы выделяют кислотный дым, который может нанести ущерб людям и компьютерному оборудованию. Малодымность означает, что кабель не должен выделять чёрной сажи и дыма подобно ПВХ-кабелям. Такие кабели будут самогаситься, но они не удовлетворяют UL-910 или UL-1666 для кабелей Пленум или кабелей, допускающих прокладку в вертикальных стояках.
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности, пленко-пористо-пленочный
Внешняя оболочка: малодымный безгалогенный компаунд (LSZH)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, обеспечивающая 70% покрытие кабеля
Технические характеристики
- Диаметр проводника (жилы): 0,64 мм (22 AWG)
(Справочные таблицы по AWG) - Внешний диаметр (размер) кабеля: 8,4 ± 0,2 мм
- Рабочая температура: -30°C – +70°C
- Вес 1 км кабеля: 80 кг
- Стандартная упаковка: 500 м
| Час- тота, МГц |
Вноси- мые потери, дБ /100м |
NEXT, дБ | PS NEXT, дБ | RL, дБ | Фаз. сдвиг, нс /100m |
Задер- жка, нс /100m |
Зату- хание пары, дБ |
Сопро- тив- ление пере- дачи дан- ных, мОм/м |
Зату- хание экра- на, дБ |
| 1 | 1.9 | 90 | 87 | 23 | 20 | 518 | - | 15 | - |
| 4 | 3.4 | 90 | 87 | 23 | 20 | 509 | - | - | - |
| 10 | 5.4 | 90 | 87 | 23 | 20 | 505.7 | - | 10 | - |
| 16 | 6.8 | 90 | 87 | 23 | 20 | 504.5 | - | - | - |
| 30 | 9.3 | 90 | 87 | 23 | 20 | 503.3 | 90 | 30 | 65 |
| 54.1 | 12.7 | 90 | 87 | 23 | 20 | 502.4 | 90 | - | 65 |
| 62.5 | 13.7 | 89.1 | 86.1 | 23 | 20 | 502.3 | 90 | - | 65 |
| 100 | 17.5 | 86 | 83 | 23 | 20 | 501.8 | 90 | - | 65 |
| 200 | 25.3 | 81.5 | 78.5 | 23 | 20 | 501.3 | 84 | - | 65 |
| 300 | 31.5 | 78.8 | 75.8 | 23 | 20 | 501 | 80.5 | - | 65 |
| 600 | 46.3 | 74.3 | 71.3 | 20 | 20 | 500.7 | 74.4 | - | 65 |
| 900 | 58.4 | 71.7 | 68.7 | 18.2 | 20 | 500.6 | 70.9 | - | 65 |
| 1000 | 62 | 71 | 68 | 17.8 | 20 | 500.6 | 70 | - | 65 |
| 1200 | 69 | 69.8 | 66.8 | 17 | 20 | 500.5 | 68.4 | - | 65 |
| Максимальное сопротивление проводника при температуре 20°С | |
| Дисбаланс сопротивления | 2% максимум |
| Передаточное полное сопротивление на частоте |
30 мОм/м максимум |
| Сопротивление на частоте 1-1200 МГц | 100±5 Ом |
| Сопротивление изоляции при температуре 20°С | 152 МОм*км минимум |
| Емкостной дисбаланс на частоте 1 КГц по отношению к земле | 1,5 пФ/м |
| Емкость на частоте 1КГц | 43 пФ/м |
| Максимальное напряжение | 60 В RMS |
| Скорость распространения | 79-80% |
| Диэлектрическая прочность | 700 В/1мин |
Информация для заказа:
| Кабель экранированная витая пара (SSTP), 4 пары, категория 7, одножильный (solid), внутренний (INDOOR), 22 AWG, LSZH |
