Кабель витая пара экранированная (SSTP), категория 7, 4 пары, одножильный (solid), 23AWG SSTP4-C7-SOLID-INDOOR-LSZH
Производитель —
Оценка (средняя 4)

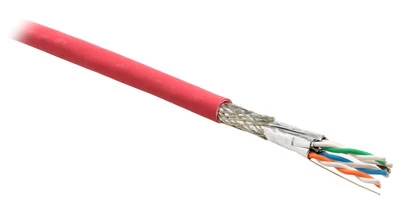

1 - Внешняя оболочка
2 - Экран-сетка
3 - Дренажный провод
4 - Экран-фольга
5 - Витая пара solid
Спецификация
Соответствует требованию стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и стандарту ISO/IEC 11801 для категории 7
Класс пожарной безопасности...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель витая пара экранированная (SSTP), категория 7, 4 пары, одножильный (solid), 23AWG SSTP4-C7-SOLID-INDOOR-LSZH
|
1 - Внешняя оболочка 2 - Экран-сетка 3 - Дренажный провод 4 - Экран-фольга 5 - Витая пара solid |
Спецификация
Соответствует требованию стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и стандарту ISO/IEC 11801 для категории 7
Класс пожарной безопасности СМ
Соответствует стандарту пожарной безопасности: UL 1581 VW-1, IEC 60332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Что такое LSZH?
Кабели с LSZH-оболочкой предназначены для использования там, где необходимы как молодымные и низкокорродирующие газы. Используются на борту судна и центрах компьютерных коммуникаций, где токсичный и кислотный дым и газ могут причинить вред людям и оборудованию. Например, галоген содержит фтор, хлор, бром и йод. При сгорании эти материалы выделяют кислотный дым, который может нанести ущерб людям и компьютерному оборудованию. Малодымность означает, что кабель не должен выделять чёрной сажи и дыма подобно ПВХ-кабелям. Такие кабели будут самогаситься, но они не удовлетворяют UL-910 или UL-1666 для кабелей Пленум или кабелей, допускающих прокладку в вертикальных стояках.
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: пористый полиолефин
Внешняя оболочка: малодымный безгалогенный компаунд (FR-LSZH)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, обеспечивающая 60% покрытие кабеля
Дренажный провод: луженая медь
Технические характеристики
- Диаметр проводника (жилы): 23 AWG
(Справочные таблицы по AWG) - Диаметр проводника с оболочкой: 1,34 мм
- Внешний диаметр (размер) кабеля: 8,0 мм
- Диаметр дренажного провода: 24 AWG
- Минимальный радиус изгиба: 120 мм
- Растягивающее усилие: не более 140 Н
- Рабочая температура: -40°C - +70°C
- Вес 1 км кабеля: 65 кг
- Стандартная упаковка: 500 м
| Частота, МГц | Затухание 20°C, дБ/100м | PS NEXT, дБ | NEXT, дБ | RL, дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ELFEXT, дБ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | |
| 1 | 2.0 | 2.0 | 105.0 | 99.4 | 108.0 | 102.4 | 22.0 | 20.0 | 68.0 | N/A | 95.0 | 75.0 | 98.0 | 78.0 |
| 4 | 3.6 | 3.7 | 98.0 | 90.4 | 101.0 | 93.4 | 25.0 | 23.0 | 68.0 | N/A | 90.0 | 75.0 | 93.0 | 78.0 |
| 10 | 5.6 | 5.8 | 95.0 | 84.4 | 98.0 | 87.4 | 28.0 | 25.0 | 68.0 | N/A | 86.0 | 71.0 | 89.0 | 74.0 |
| 20 | 7.9 | 8.3 | 90.0 | 80.0 | 93.0 | 83.0 | 28.0 | 25.0 | 68.0 | N/A | 80.0 | 65.0 | 83.0 | 68.0 |
| 30 | 9.7 | 10.2 | 85.0 | 77.2 | 88.0 | 80.2 | 27.0 | 23.8 | 68.0 | N/A | 76.0 | 61.5 | 79.0 | 64.5 |
| 100 | 18.0 | 19.0 | 80.0 | 69.4 | 83.0 | 72.4 | 24.0 | 21.1 | 68.0 | N/A | 66.0 | 51.0 | 69.0 | 54.0 |
| 150 | 22.4 | 23.6 | 78.0 | 66.7 | 81.0 | 69.7 | 22.0 | 18.8 | 65.0 | N/A | 63.0 | 47.5 | 66.0 | 50.5 |
| 200 | 26.0 | 27.5 | 78.0 | 65.0 | 81.0 | 68.0 | 21.0 | 18.0 | 65.0 | N/A | 60.0 | 45.0 | 63.0 | 48.0 |
| 250 | 29.4 | 31.0 | 75.0 | 63.4 | 78.0 | 66.4 | 20.0 | 17.3 | 62.0 | N/A | 58.0 | 43.0 | 61.0 | 46.0 |
| 300 | 32.5 | 34.2 | 75.0 | 62.2 | 78.0 | 65.2 | 19.0 | 17.3 | 62.0 | N/A | 52.0 | 41.5 | 55.0 | 44.5 |
| 400 | 38.0 | 40.0 | 70.0 | 60.4 | 73.0 | 63.4 | 19.0 | 17.3 | 62.0 | N/A | 49.0 | 38.9 | 52.0 | 41.9 |
| 500 | 43.0 | 45.2 | 70.0 | 58.9 | 73.0 | 61.9 | 19.0 | 17.3 | 62.0 | N/A | 47.0 | 37.0 | 50.0 | 40.0 |
| 600 | 47.6 | 50.1 | 70.0 | 57.7 | 73.0 | 60.7 | 19.0 | 17.3 | 62.0 | N/A | 45.0 | 35.4 | 48.0 | 38.4 |
| Максимальное сопротивление проводника при температуре 20°С | |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление на частоте 1-600 МГц | 100±15 Ом |
| Передаточное полное сопротивление на частоте |
5 м0м/м максимум |
| Емкостной дисбаланс на частоте 1 КГц | 1.2 пФ/м максимум |
| Максимальное напряжение | 60 В RMS |
| Диэлектрическая прочность | 700 В/1мин |
| Сопротивление изоляции при температуре 20°С | 152 МОм*км минимум |
| Скорость распространения | 79-80% |
| Максимальная задержка распространения на частоте 1 МГц | 5.3 нс/м |
| Максимальная задержка распространения на частоте 10 МГц | 5.0 нс/м |
| Максимальная задержка распространения на частоте 100-600 МГц |
5.0 нс/м |
| Максимальное отклонение задержки распространения на частоте 1-600 МГц | 15 нс/100м |
Информация для заказа:
| Кабель экранированная витая пара (SSTP), 4 пары, категория 7, одножильный (solid), внутренний (INDOOR), 23AWG, LSZH |
