Кабель витая пара экранированная (SSTP), категория 7 (600 МГц), 4 пары, многожильный (patch), 26AWG, LSZH SSTP4-C7-PATCH-INDOOR
Производитель —
Оценка (средняя 4)

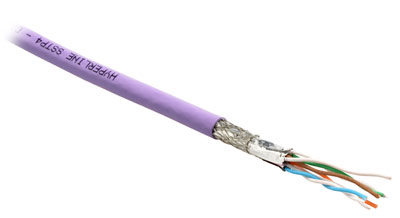

1 - Внешняя оболочка
2 - Экран-сетка
3 - Экран-фольга
4 - Витая пара patch
Спецификация
Соответствует требованиям стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и ISO/IEC 11801 для классов D, E, F
Класс пожарной безопасности СМ
Соответствует...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель витая пара экранированная (SSTP), категория 7 (600 МГц), 4 пары, многожильный (patch), 26AWG, LSZH SSTP4-C7-PATCH-INDOOR
|
1 - Внешняя оболочка 2 - Экран-сетка 3 - Экран-фольга 4 - Витая пара patch |
Спецификация
Соответствует требованиям стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и ISO/IEC 11801 для классов D, E, F
Класс пожарной безопасности СМ
Соответствует стандарту пожарной безопасности: IEC 332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, многожильный, 4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Что такое LSZH?
Кабели с LSZH-оболочкой предназначены для использования там, где необходимы как молодымные и низкокорродирующие газы. Используются на борту судна и центрах компьютерных коммуникаций, где токсичный и кислотный дым и газ могут причинить вред людям и оборудованию. Например, галоген содержит фтор, хлор, бром и йод. При сгорании эти материалы выделяют кислотный дым, который может нанести ущерб людям и компьютерному оборудованию. Малодымность означает, что кабель не должен выделять чёрной сажи и дыма подобно ПВХ-кабелям. Такие кабели будут самогаситься, но они не удовлетворяют UL-910 или UL-1666 для кабелей Пленум или кабелей, допускающих прокладку в вертикальных стояках.
Материалы
Проводник: проволока из отожженной электролитической меди, многожильный
Изоляция жил: полиолефин
Внешняя оболочка: малодымный безгалогенный компаунд (FR-LSZH)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие
Общий экран: луженая медная оплетка, обеспечивающая 51% покрытие кабеля
Технические характеристики
- Количество пар: 4 пары
- Диаметр проводника: 0,48 мм (26 AWG)
(Справочные таблицы по AWG) - Площадь сечения проводника: 0,142 мм2
- Количество и диаметр жил: 7 х 0,16 мм
- Диаметр проводника с оболочкой: 1,0 мм
- Внешний диаметр (размер) кабеля: 6,5 мм
- Рабочая температура: -20°C - +70°C
- Вес 1 км кабеля: 45 кг
- Стандартная упаковка: 500 м
| Частота, МГц | Затухание 20°C, дБ/100м | PSNEXT, дБ | NEXT, дБ | RL, дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ELFEXT, дБ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | Тип. знач. | Кат. 7 | |
| 1 | 2.9 | 3.0 | 105.0 | 99.4 | 108.0 | 102.4 | 22.0 | 20.0 | 68.0 | - | 95.0 | 75.0 | 98.0 | 78.0 |
| 4 | 5.4 | 5.6 | 98.0 | 90.4 | 101.0 | 93.4 | 25.0 | 23.0 | 68.0 | - | 90.0 | 75.0 | 93.0 | 78.0 |
| 10 | 8.5 | 8.8 | 95.0 | 84.4 | 98.0 | 87.4 | 28.0 | 25.0 | 68.0 | - | 86.0 | 71.0 | 89.0 | 74.0 |
| 20 | 12.1 | 12.4 | 90.0 | 80.0 | 93.0 | 83.0 | 28.0 | 25.0 | 68.0 | - | 80.0 | 65.0 | 83.0 | 68.0 |
| 30 | 14.8 | 15.3 | 85.0 | 77.2 | 88.0 | 80.2 | 27.0 | 23.8 | 68.0 | - | 76.0 | 61.5 | 79.0 | 64.5 |
| 100 | 27.7 | 28.5 | 80.0 | 69.4 | 83.0 | 72.4 | 24.0 | 21.1 | 68.0 | - | 66.0 | 51.0 | 69.0 | 54.0 |
| 150 | 34.3 | 35.3 | 78.0 | 66.7 | 81.0 | 69.7 | 22.0 | 18.8 | 65.0 | - | 63.0 | 47.5 | 66.0 | 50.5 |
| 200 | 40.0 | 41.2 | 78.0 | 65.0 | 81.0 | 68.0 | 21.0 | 18.0 | 65.0 | - | 60.0 | 45.0 | 63.0 | 48.0 |
| 250 | 45.1 | 46.5 | 75.0 | 63.4 | 78.0 | 66.4 | 20.0 | 17.3 | 62.0 | - | 58.0 | 43.0 | 61.0 | 46.0 |
| 300 | 49.7 | 51.3 | 75.0 | 62.2 | 78.0 | 65.2 | 19.0 | 17.3 | 62.0 | - | 52.0 | 41.5 | 55.0 | 44.5 |
| 400 | 58.2 | 60.0 | 70.0 | 60.4 | 73.0 | 63.4 | 19.0 | 17.3 | 62.0 | - | 49.0 | 38.9 | 52.0 | 41.9 |
| 500 | 65.8 | 67.9 | 70.0 | 58.9 | 73.0 | 61.9 | 19.0 | 17.3 | 62.0 | - | 47.0 | 37.0 | 50.0 | 40.0 |
| 600 | 72.9 | 75.1 | 70.0 | 57.7 | 73.0 | 60.7 | 19.0 | 17.3 | 62.0 | - | 45.0 | 35.4 | 48.0 | 38.4 |
| Максимальное сопротивление проводника при температуре 20°С | |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление на частоте 1-600 МГц | 100±15 Ом |
| Передаточное полное сопротивление на частоте |
10 м0м/м максимум |
| Емкостной дисбаланс на частоте 1 КГц по отношению к земле | 1.5 пФ/м максимум |
| Максимальное напряжение | 30 В RMS |
| Диэлектрическая прочность | 700 В/1мин |
| Сопротивление изоляции при температуре 20°С | 5 ГОм*км минимум |
| Скорость распространения | 79-80% |
| Максимальная задержка распространения на частоте |
5.7 нс/м |
| Максимальная задержка распространения на частоте 10 МГц | 5.4 нс/м |
| Максимальная задержка распространения на частоте 100 МГц | 5.3 нс/м |
| Максимальное отклонение задержки распространения на частоте 1-600 МГц | 30 нс/100м |
Информация для заказа:
| Кабель экранированный витая пара (SSTP), 4 пары, категория 7, многожильный (stranded/patch), внутренний (INDOOR), 26 AWG, LSZH |
