Кабель витая пара экранированная (SSTP), категория 7a (1000 МГц, 10GBE), 4 пары, одножильный (solid), LSZH SSTP4-10GBE-SOLID-INDOOR
Производитель —
Оценка (средняя 5)

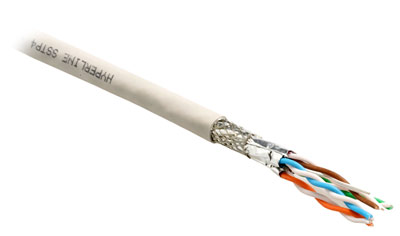

1 - Внешняя оболочка
2 - Экран-сетка
3 - Экран-фольга
4 - Витая пара solid
5 - Дренажный провод
Описание
Кабель предназначен для передачи данных, разработанных для современных приложений, основанных на линиях класса D, класса E и класса...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель витая пара экранированная (SSTP), категория 7a (1000 МГц, 10GBE), 4 пары, одножильный (solid), LSZH SSTP4-10GBE-SOLID-INDOOR
|
1 - Внешняя оболочка 2 - Экран-сетка 3 - Экран-фольга 4 - Витая пара solid 5 - Дренажный провод |
Кабель предназначен для передачи данных, разработанных для современных приложений, основанных на линиях класса D, класса E и класса F (до 600 МГц). Кабель специально оптимизирован для широкополосной передачи сигналов в системах кабельного телевидения на частоте до 900 МГц и для современных приложений типа SOHO.
Кабель соответствует стандарту 10 GBASE-T и превышает требования стандарта IES 61156-5 для категории 7 (600 МГц), категории 7e (1000 МГц), категории 6 ( 250 МГц), категории 6е (500 МГц), категории 5е.
Кабель состоит из 4 индивидуально экранированных витых пар в общей оплетке и покрыт оболочкой из LSZH материала. Благодаря индивидуальному экранированию пар алюминиевой фольгой, кабель обладает крайне высокими значениями потери NEXT и FEXT, а параметр ACR имеет значение 30 дБ на частоте до 900 МГц. Для этой серии кабеля характерны стабильные значения волнового сопротивления и затухания, а также отсутствие резонанса на частоте до 900 МГц.
При монтаже кабеля с разъемами GG-45 (Nexans) или TERA (Siemon) характеристики системы гарантируют превышение требований к
Особое внимание уделено свойствам алюминиевого экрана, сохраняющимся как во время инсталляции, так и в процессе использования. Кабель разработан с учетом оптимальных характеристик и для облегчения терминирования с разъемами GG-45 (Nexans) или TERA (Siemon).
Класс пожарной безопасности CM
Что такое LSZH?
Кабели с LSZH-оболочкой предназначены для использования там, где необходимы как молодымные и низкокорродирующие газы. Используются на борту судна и центрах компьютерных коммуникаций, где токсичный и кислотный дым и газ могут причинить вред людям и оборудованию. Например, галоген содержит фтор, хлор, бром и йод. При сгорании эти материалы выделяют кислотный дым, который может нанести ущерб людям и компьютерному оборудованию. Малодымность означает, что кабель не должен выделять чёрной сажи и дыма подобно ПВХ-кабелям. Такие кабели будут самогаситься, но они не удовлетворяют UL-910 или UL-1666 для кабелей Пленум или кабелей, допускающих прокладку в вертикальных стояках.
Материалы
Проводящий материал: оголенный медный провод
Изоляция жил: полиолефин, пленко-пористо-пленочный
Внешняя оболочка: малодымный безгалогенный компаунд (FR-LSZH)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие
Общий экран: луженая медная оплетка, обеспечивающая 53% покрытие кабеля
Дренажный провод: луженая медь
Технические характеристики
- Диаметр проводника (жилы): 0,61 мм (23 AWG)
(Справочные таблицы по AWG) - Диаметр проводника с оболочкой: 1,43 мм
- Внешний диаметр (размер) кабеля: 8,0 мм
- Диаметр дренажного провода: 0,41 мм
- Растягивающее усилие: не более 140 Н
- Минимальный радиус изгиба: 80 мм
- Рабочая температура: -40°C - +70°C
- Вес 1 км кабеля: 66 кг
- Стандартная упаковка: 500 м
| Частота, МГц | Затухание, дБ/100м 20oC | PS NEXT, дБ | NEXT, дБ | RL, дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ELFEXT, дБ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типич. значе- ние | Кат. 7A | Типич. значе- ние | Кат. 7A | Типич. значе- ние | Кат. 7A | Типич. значе- ние | Кат. 7A | Типич. значе- ние | Кат. 7A | Типич. значе- ние | Кат. 7A | Типич. значе- ние | Кат. 7A | |
| 1 | 2.0 | 2.0 | 107.0 | 105.4 | 110.0 | 108.4 | 22.0 | 20.0 | 70.0 | 67.0 | 95.0 | 75.0 | 98.0 | 78.0 |
| 4 | 3.6 | 3.8 | 98.0 | 96.3 | 101.0 | 99.3 | 25.0 | 23.0 | 70.0 | 67.0 | 90.0 | 75.0 | 93.0 | 78.0 |
| 10 | 5.7 | 5.8 | 95.0 | 90.4 | 98.0 | 93.4 | 28.0 | 25.0 | 70.0 | 67.0 | 86.0 | 71.0 | 89.0 | 74.0 |
| 20 | 8.0 | 8.2 | 90.0 | 85.9 | 93.0 | 88.9 | 28.0 | 25.0 | 70.0 | 67.0 | 80.0 | 65.0 | 83.0 | 68.0 |
| 30 | 9.8 | 10.1 | 90.0 | 83.2 | 93.0 | 86.2 | 27.0 | 23.8 | 70.0 | 67.0 | 76.0 | 61.5 | 79.0 | 64.5 |
| 100 | 18.0 | 18.5 | 80.0 | 75.4 | 83.0 | 78.4 | 24.0 | 21.1 | 70.0 | 62.5 | 66.0 | 51.0 | 69.0 | 54.0 |
| 150 | 22.1 | 22.8 | 80.0 | 72.7 | 83.0 | 75.7 | 22.0 | 18.8 | 68.0 | 59.8 | 63.0 | 47.5 | 66.0 | 50.5 |
| 200 | 25.6 | 26.5 | 80.0 | 70.8 | 83.0 | 73.8 | 21.0 | 18.0 | 68.0 | 58.0 | 60.0 | 45.0 | 63.0 | 48.0 |
| 250 | 28.7 | 29.7 | 77.0 | 69.4 | 80.0 | 72.4 | 20.0 | 17.3 | 65.0 | 56.5 | 58.0 | 43.0 | 61.0 | 46.0 |
| 300 | 31.7 | 32.7 | 77.0 | 68.2 | 80.0 | 71.2 | 19.0 | 17.3 | 65.0 | 55.3 | 52.0 | 41.5 | 55.0 | 44.5 |
| 400 | 36.8 | 38.0 | 72.0 | 66.3 | 75.0 | 69.3 | 19.0 | 17.3 | 65.0 | 53.4 | 49.0 | 38.9 | 52.0 | 41.9 |
| 500 | 41.4 | 42.7 | 72.0 | 64.9 | 75.0 | 67.9 | 19.0 | 17.3 | 65.0 | 52.0 | 47.0 | 37.0 | 50.0 | 40.0 |
| 600 | 45.6 | 47.1 | 72.0 | 63.7 | 75.0 | 66.7 | 19.0 | 17.3 | 65.0 | 50.8 | 45.0 | 35.4 | 48.0 | 38.4 |
| 1000 | 60.0 | 62.0 | 72.0 | 60.4 | 75.0 | 63.4 | 19.0 | 17.3 | 65.0 | 47.5 | 39.0 | 31.0 | 42.0 | 34.0 |
| Частотный диапазон | 1-1000 МГц |
| Полное сопротивление | 100 Ом |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление изоляции | 5 ГОм/км минимум |
| Емкостной дисбаланс | 1,2 пФ/м максимум |
| Отклонение задержки распространения | 20 нс/100 м максимум |
| Скорость распространения | 80% |
Информация для заказа:
| Кабель витая пара экранированная (SSTP), категория 7a (1000 МГц, 10GBE), 4 пары, одножильный (solid), |
