Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH)
Производитель —
Оценка (средняя 4)
Описание
Кабель предназначен для подключения индивидуальных абонентов многоквартирных жилых домов. Конструкция кабеля разработана таким образом,
чтобы облегчить доступ к оптическим волокнам при монтаже вертикальных и горизонтальных распределительных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH)
Описание
Кабель предназначен для подключения индивидуальных абонентов многоквартирных жилых домов. Конструкция кабеля разработана таким образом, чтобы облегчить доступ к оптическим волокнам при монтаже вертикальных и горизонтальных распределительных информационных сетей. Оптическое волокно имеет плотное защитное покрытие из безгалогенного низкодымного негорючего компаунда или акрилатное УФ-отверждаемое покрытие, которые обладают необходимой жесткостью при прокладке в вертикальных полимерных трубках. Оболочка кабеля изготавливается из безгалогенных негорючих низкодымных компаундов. По согласованию с заказчиком допускается изготовление вертикального кабеля с одним продольным элементом жесткости или без элементов жесткости.
1. В кабеле применяются оптические волокна не чувствительные к изгибам в соответствии со стандартом G 657.А1.
2. Оптические волокна в кабеле имеют индивидуальную цветовую маркировку в соответствии с таблицей 1. При количестве волокон свыше 12 применяется маркировка поперечными полосами по плотному покрытию.
3. Силовые элементы – продольно расположенные стеклопластиковые прутки диаметром 1,0 мм.
4. Оболочка изготавливается из негорючого безгалогенного низкодымного компаунда (LSZH).
5. Для облегчения монтажа в оболочке кабеля имеются продольные пазы, которые позволяют легко производить разделку кабеля и извлекать оптические волокна для подключения абонентов.
|

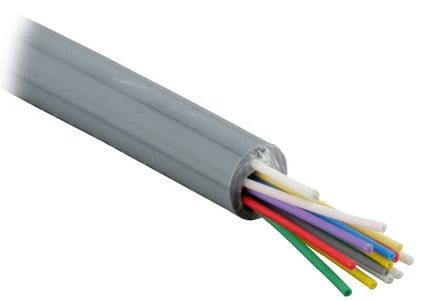

1 - Оболочка из негорючего безгалогенного низкодымного компаунда (LSZH) 2 - Оптические волокна в плотном буферном покрытии 0.9 мм 3 - Периферийные силовые элементы (FRP) 4 - Продольные выступы для легкого доступа к волокнам |
Технические характеристики
| Передаточные | |||||
| Коэффициент затухания на опорных длинах волн, дБ/км: - 1310/1550 нм |
0,50/0,50 |
||||
| Коэффициент хроматической дисперсии на опорных длинах волн, пс/(нм км): - 1310 - 1550 |
3,5 20 |
||||
| Геометрические | |||||
| Диаметр ОВ в плотной защитной оболочке, мм | 0,9 | ||||
| Количество ОВ, шт. | 12 | 16 | 24 | 32 | |
| Номинальная масса, кг/км | 65 | 77 | 85 | 110 | |
| Механические и климатические | |||||
| Минимальный радиус изгиба ОВ, мм | 15 | ||||
| Минимальный радиус изгиба кабеля, мм | 10 х диаметров кабеля | ||||
| Геометрические размеры, мм | 6х8 | 7х10 | 8х12 | 10х15 | 12х17 |
| Допустимое растягивающее усилие, Н | 500 | ||||
| Допустимое раздавливающее усилие, не более, Н/100 мм | 1000 | ||||
| Длина намотки на катушке, м | 4000/2000/1000 | ||||
| Диапазон рабочих температур, °С | -20°С - +60°С | ||||
| Диапазон температуры хранения, °С | -20°С - +60°С | ||||
| Диапазон температуры монтажа, °С | 0°С - +60°С | ||||
| Цвет ОВ в соотв. с IEC 60304 | Красный, зеленый, голубой, желтый, белый, серый, коричневый, фиолетовый, розовый, оранжевый, черный, аквамарин | ||||
Информация для заказа
| HF9GA24C5 |
Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 2 жилы, плотное буферное покрытие (tight buffer), LSZH |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 4 жилы, плотное буферное покрытие (tight buffer), LSZH | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 6 жил, плотное буферное покрытие (tight buffer), LSZH | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 8 жил, плотное буферное покрытие (tight buffer), LSZH | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 12 жил, плотное буферное покрытие (tight buffer), LSZH | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 24 жилы, плотное буферное покрытие (tight buffer), LSZH | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 32 жилы, плотное буферное покрытие (tight buffer), LSZH | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 48 жил, плотное буферное покрытие (tight buffer), LSZH | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 2 жилы, плотное буферное покрытие (tight buffer), FRPVC | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 4 жилы, плотное буферное покрытие (tight buffer), FRPVC | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 6 жил, плотное буферное покрытие (tight buffer), FRPVC | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 8 жил, плотное буферное покрытие (tight buffer), FRPVC | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 12 жил, плотное буферное покрытие (tight buffer), FRPVC | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 24 жилы, плотное буферное покрытие (tight buffer), FRPVC | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 32 жилы, плотное буферное покрытие (tight buffer), FRPVC | |
| Кабель волоконно-оптический самонесущий, со свободными волокнами (FTTH), 9/125 (G657.А1) одномодовый внутренний, 48 жил, плотное буферное покрытие (tight buffer), FRPVC |
