Кабель высокого напряжения 64/110 (123) кВ

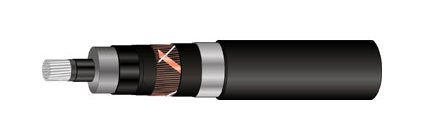

Кабель высокого напряжения AHXCHBMK 110 кВ
Производитель —
Оценка (средняя 5)
64/110 (123 ) кВ
IEC 60840, CENELEC HD 632
Для стационарной наружной прокладки
Жила
Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем МЭК (IEC ) 60228 класс 2
Класс пожаробезопастности
F1 «
Экран по жиле...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель высокого напряжения AHXCHBMK 110 кВ
64/110 (123) кВ
IEC 60840, CENELEC HD 632
Для стационарной наружной прокладки
| Жила | Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем МЭК (IEC) 60228 класс 2 |
| Класс пожаробезопастности | F1 « |
| Экран по жиле | Экструдированный полупроводящий сшитый полиэтилен |
| Изоляция | Экструдированный пероксидносшитый полиэтилен |
| Экран по изоляции | Полупроводящий сшитый полиэтилен |
| Защита от проникновения влаги | Продольная и поперечная герметизацией от проникновения влаги |
| Металлический экран | Cлой медных проволок и медной ленты и алюмополимерная фольга. |
| Разделительный слой | Полупроводящая водонабухающая лента |
| Наружная оболочка | Экструдированный погодоустойчивый полиэтилен черного цвета. Кабель может быть изготовлен с ПВХ оболочкой |
| Наименьшая допустимая температура воздуха во время прокладки, ºC | -15 |
| Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ºC | +90 |
| Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ºC (не более 5 сек) | +250 |
|
Диаметр, мм |
Вес, кг/км |
Минимальный радиус изгиба, м |
Минимальный радиус изгиба кабеля, однократно, м |
Наибольшее допустимое усилие тяжения за захават напрессованный на жилу, кН |
|
69 |
4430 |
1.38 |
0.97 |
12 |
|
74 |
4510 |
1.48 |
1.04 |
15 |
|
77 |
5110 |
1.54 |
1.08 |
20 |
|
81 |
6210 |
1.62 |
1.13 |
20 |
|
84 |
6680 |
1.68 |
1.18 |
20 |
|
Количество и сечение жил |
Наибольшее допустимое усилие тяжения с использованием кабельного чулка, кН |
Макс. сопротивление жилы постоянному току при +20 °C, Ом/км |
Индуктивность на фазу при расположении кабелей треугольником, мГн |
Индуктивность при расположении кабелей в одном уровне, мГн |
Рабочая ёмкость, мкФ/км |
|
1x240/95 |
3.6 |
0.125 |
0.45 |
0.64 |
0.12 |
|
1x300/35 |
4.5 |
0.1 |
0.44 |
0.63 |
0.13 |
|
1x400/50 |
6 |
0.0778 |
0.42 |
0.61 |
0.15 |
|
1x500/120 |
7.5 |
0.0605 |
0.42 |
0.60 |
0.15 |
|
1x630/95 |
8.5 |
0.0469 |
0.40 |
0.58 |
0.17 |
|
Количество и сечение жил |
Допустимая токовая нагрузка при прокладке кабелей в земле, температура жилы + 65°C, А |
Макс. допустимый ток короткого замыкания жилы за 1 сек., кА |
Макс. допустимый ток короткого замыкания металлического экрана за 1 сек., кА |
Стандартная длина поставки, м и тип барабана |
|
1x240/95 |
368 |
22.6 |
13.5 |
500 K26 |
|
1x300/35 |
415 |
28.2 |
4.7 |
500 K26 |
|
1x400/50 |
470 |
37.8 |
7.1 |
500 K26 |
|
1x500/120 |
540 |
47.2 |
17,1 |
500 K28 |
|
1x630/95 |
580 |
59.5 |
13,5 |
500 K28 |
