Кабели Герда-КОУ

Условное обозначение марок кабеля оптического универсального:

ГЕРДА-КОУ-х1х2х3-х4:х5-х6/х7-х8-х9-х10:х11х12-х13-х14

* В случае использования дополнительных силовых элементов в конструкции сердечника кабеля, в поз.х5 записываются количество и тип дополнительного силового элемента через символ “/“.

Пример: Д/2д — два дополнительных силовых элементов (диэлектрических прутков).

** В случае использования несущего троса из 2-х и более элементов, в позиции х7 записывается их количество. А так же по желанию заказчика, может быть дополнительно записан диаметр несущего троса через символ “/“.

Пример: 2с/1,4 — два стальных троса диаметром 1,4мм.

*** В качестве справочной информации и по желанию заказчика записывается диаметр элементов в повиве сердечника и материал скрепляющей обмотки

Пример: 06/1,8 (в) — 6 элементов в повиве диаметром 1,8 мм с обмоткой из водоблокирующей ленты.

**** В случае использования в кабеле различных типов ОВ в позициях х11х12 записываются количество и типы всех ОВ через символ “/».

Пример: 4Е1/6Е5/2МГ1 — 4 стандартных одномодовых ОВ, 6 одномодовых ОВ с ненулевой смещенной дисперсией, 2 многомодовых градиентных ОВ 50/125мкм.

Оптические кабели связи выпускают по техническим условиям:

по ТУ 3587-020-76960731-2010

Основные характеристики оптических кабелей

Количество оптических волокон в кабеле – от 2-х до 144-х в кабелях с центральной трубкой — от 2 до 12. В кабелях применяются различные типы одномодовых оптических волокон.

Окраска оптических волокон и оптических модулей в кабеле позволяет их однозначное определение при монтаже.

В соответствии с техническими условиями оптические кабели обладают стойкостью:

• к растягивающим усилиям;
• к раздавливающим усилиям;
• к однократным ударам;
• к температурным воздействиям (Температурный диапазон эксплуатации – от минус 60°С до плюс 60°С, для кабелей эксплуатируемых на открытом воздухе – от минус 40°С до плюс 50°С).

Конкретное значение таких параметров, как: стойкость к растягивающим усилиям, раздавливающим усилиям и температурным воздействиям согласовывается «Заказчиком» и «Изготовителем» в пределах ограниченных техническими условиями.

Оптические кабели, содержащие в конструкции металлические элементы обладают следующими электрическими характеристиками:

Сопротивление изоляции наружной оболочки оптических кабелей с металлическими элементами (бронепокров, металлические ленты) по цепи «броня-земля (вода)» — 10000 МОм•км.

Изоляция цепи «металлические элементы – земля (вода)» выдерживает напряжение 3 кВ постоянного тока в течение 60 секунд.

Кабели, предназначенные для прокладки внутри зданий по стенам, в вертикальных и горизонтальных кабельростах, коллекторах и тоннелях, в том числе тоннелях метрополитена изготавливаются с применением полимерных композиций «не распространяющих горение» (индекс «НГ»).

Срок службы оптических кабелей – не менее 25 лет.

Гарантийный срок эксплуатации кабелей – 2 года с момента ввода в эксплуатацию.

На предприятии имеется испытательная лаборатория, занимающая входным контролем материалов и испытанием готовой продукции. Подразделение имеет современное испытательное оборудование: рефлектометры, камера тепла и холода КТХ-04-65/155, разрывная машина ИР 5047-50, испытательная установка УИК-5.

Оптические кабели производства ЗАО «Кубанькабель» имеют декларации соответствия: №  Д-КБ- 1773 от 21.05.2010 г., №  Д-КБ-1774 от 21.05.2010 г., №  Д-КБ-1775 от 21.05.2010 г., №  Д-КБ-1776 от 21.05.2010 г., №  Д-КБ-1777 от 21.05.2010 г.

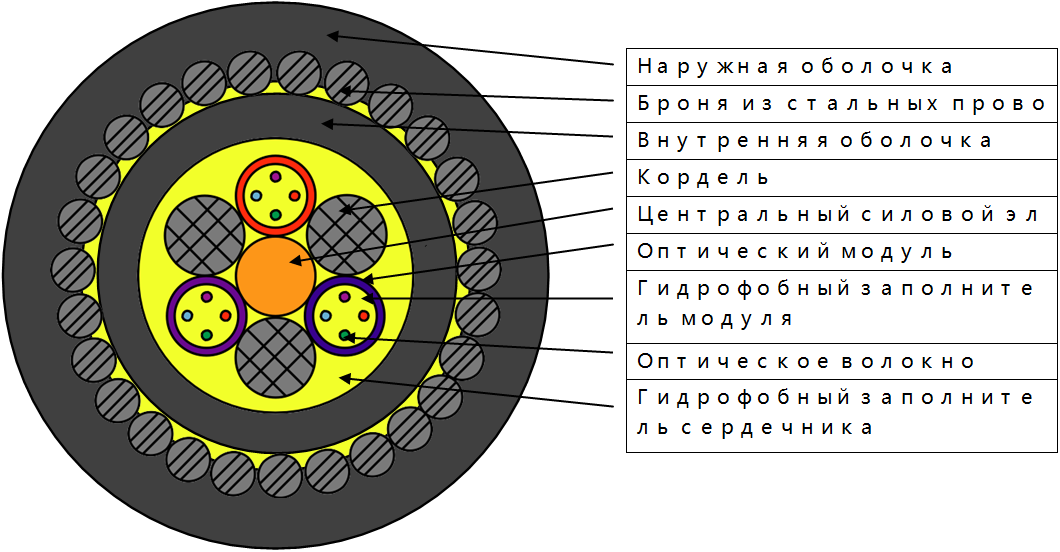

Кабель марки ГЕРДА-КОУ-К

Декларация соответствия №  Д-КБ-1775 от 21.05.2010 г.

Кабель предназначен для прокладки в грунтах 1-3 групп, кабельной канализации, в воде при пересечении неглубоких рек и болот.

Количество оптических волокон в кабеле — до 144.

Стойкость к статическим растягивающим усилиям не менее 3,0кН

Стойкость к раздавливающим усилиям — не менее 4,0 кН/100см.

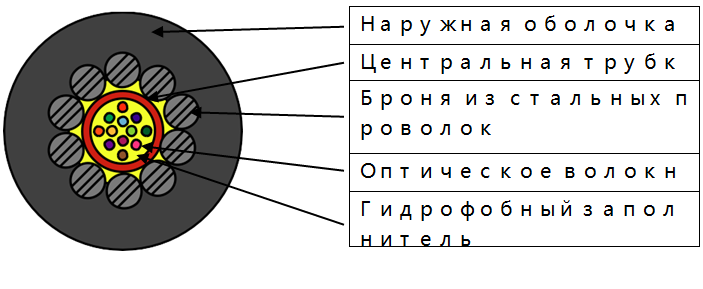

Кабель марки ГЕРДА-КОУ-ТК

Декларация соответствия №  Д-КБ-1775 от 21.05.2010 г.

Кабель предназначен для прокладки в грунтах 1-3 групп, кабельной канализации, в воде при пересечении неглубоких рек и болот.

Количество оптических волокон в кабеле — до 12.

Стойкость к статическим растягивающим усилиям – не менее 3,0кН

Стойкость к раздавливающим усилиям – не менее 4,0кН/100см.

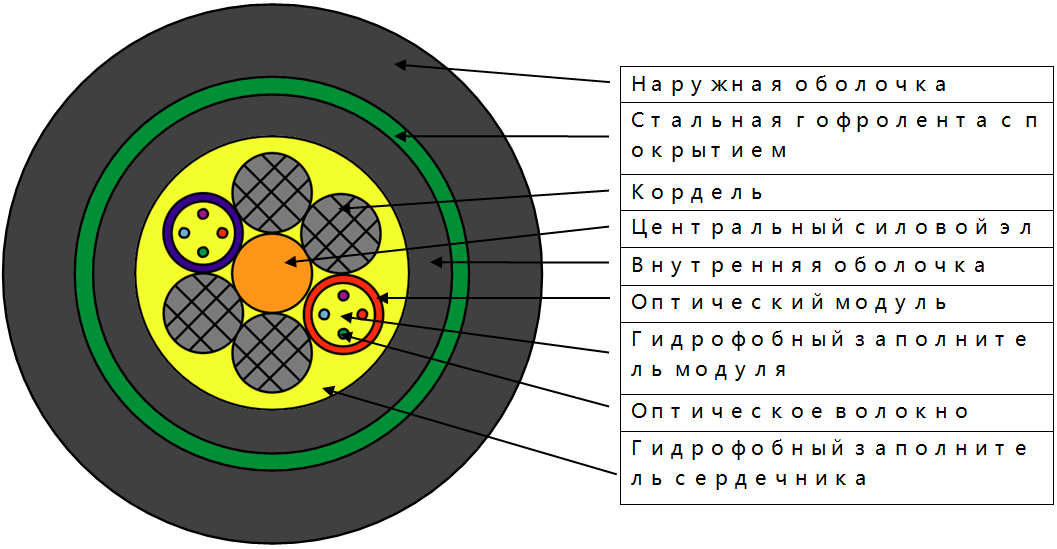

Кабель марки ГЕРДА-КОУ-Б

Декларация соответствия №  Д-КБ-1776 от 21.05.2010 г.

Кабель предназначен для прокладки в грунтах 1-3 групп, кабельной канализации, тоннелях, коллекторах с повышенными требованиями к механическим свойствам.

Стойкость к статическим растягивающим усилиям — не менее 2,5кН.

Стойкость к раздавливающим усилиям – не менее 4,0кН/100см.

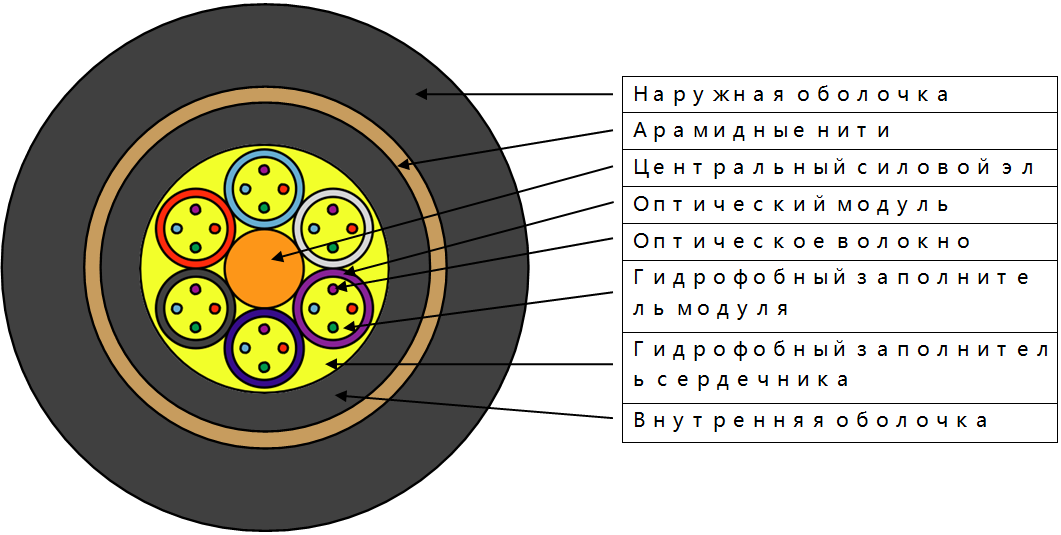

Кабель марки ГЕРДА-КОУ-Кв

Декларация соответствия №  Д-КБ-1777 от 21.05.2010 г.

Кабель предназначен для подвески на порах воздушных линий связи, в специальных трубах, тоннелях, коллекторах.

Стойкость к статическим растягивающим усилиям – не менее 5кН

Стойкость к раздавливающим усилиям – не менее 3,0кН/100см.

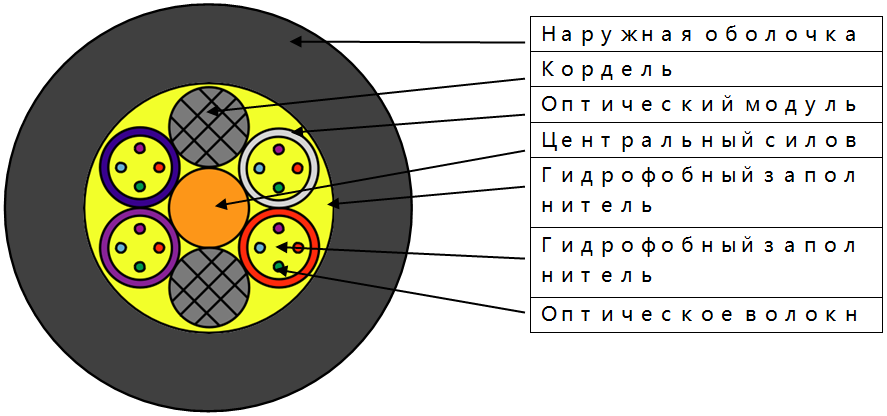

Кабель марки ГЕРДА-КОУ

Декларация соответствия №  Д-КБ-1773 от 21.05.2010 г.

Кабель предназначен для подвески на опорах линий связи, для прокладки в полиэтиленовых трубах, внутри зданий и сооружений.

Количество оптических волокон в кабеле — до 144.

Стойкость к статическим растягивающим усилиям – не менее 1,0кН

Стойкость к раздавливающим усилиям – не менее 2,0кН/100см.

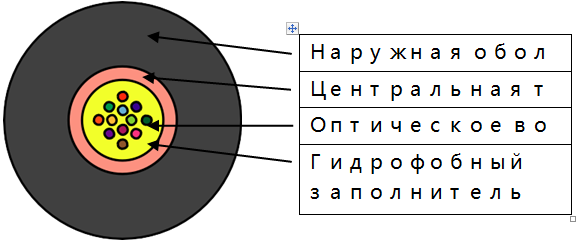

Кабель марки ГЕРДА-КОУ-Т

Декларация соответствия №  Д-КБ-1773 от 21.05.2010 г.

Кабель предназначен для прокладки внутри зданий, использования в локальных компьютерных сетях в качестве распределительного оптического кабеля.

Количество оптических волокон в кабеле — до 12.

Стойкость к статическим растягивающим усилиям – не менее 0,4кН

Стойкость к раздавливающим усилиям – не менее 2,0кН/100см.

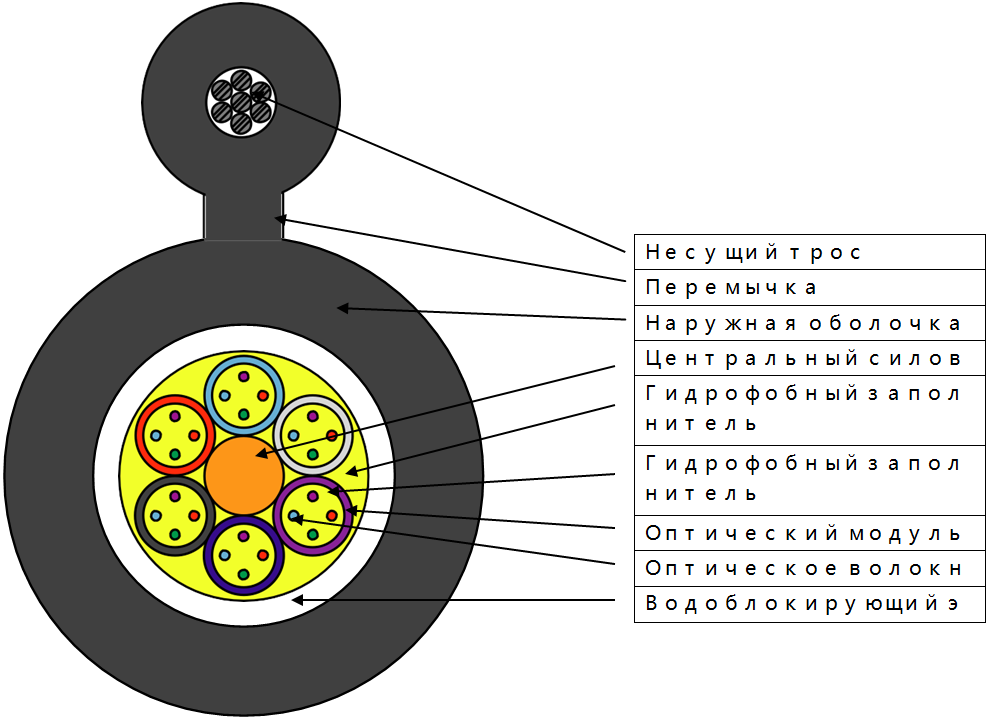

Кабель марки ГЕРДА-КОУ-Тр

Декларация соответствия №  Д-КБ-1774 от 21.05.2010 г.

Кабель предназначен для подвески на опорах линий связи, линий городского освещения, между зданиями и сооружениями.

Стойкость к статическим растягивающим усилиям – не менее 3,0кН

Стойкость к раздавливающим усилиям – не менее 3,0кН/100см.

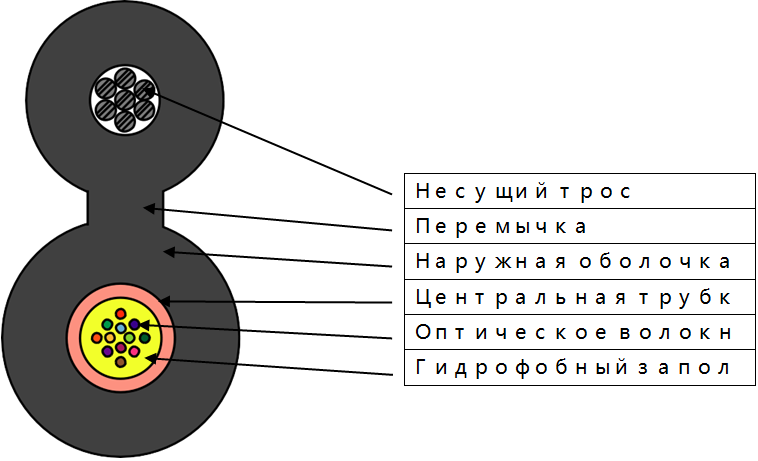

Кабель марки ГЕРДА-КОУ-ТТр

Декларация соответствия №  Д-КБ-1774 от 21.05.2010 г.,

Кабель предназначен для подвески на опорах линий связи, столбах городского освещения, между зданиями и сооружениями.

Количество оптических волокон в кабеле — до 12

Стойкость к статическим растягивающим усилиям – не менее 3,0кН

Стойкость к раздавливающим усилиям – не менее 3,0кН/100см.
