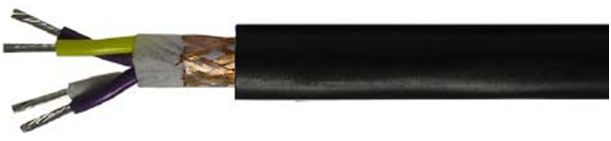

Кабели ГЕРДА-КСд

Кабели марок ГЕРДА-КСд предназначены для применения в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений, формирования информационных шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, HART, по интерфейсу RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных. Кабели служат для стационарной и нестационарной прокладки внутри и вне помещений при условии защиты от прямого воздействия солнечной радиации, каналах, туннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов, на судах речного флота, морского флота неограниченного района плавания, плавучих и бе- реговых сооружениях, оффшорных платформах, в рыбоперерабатывающих цехах, рефрижераторных помещениях, а также для неподвижной прокладки в морской воде. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (согласно ГОСТ Р 51330.13-99), а также в системах безопасности АЭС.

• Широкая область применения — в том числе в наземных применениях, где требуется стойкость кабеля к воздействию соли или масла
• Медная луженая многопроволочная жила 4-го или 5-го класса, общей или парной скрутки, с цифровой или цветовой маркировкой
• Сечение от 0,35мм² до 240мм², число жил от 1 до 61, пар от 1 до 30
• Каждая жила (пара) может быть в отдельном или в общем экране
• Экранированный силовой кабель
• Широкий температурный диапазон применения от -60° до +200°С
• Все кабели выпускаются в исполнении «нг» — не распространяющие горение
• Кабель в исполнении «FR» — огнестойкий
• Применяются новые материалы – «нг-LS», «нг-HF»
• Технология защиты кабеля от проникновения влаги
• Кабель с индексом «УФ» — устойчивый к солнечному излучению
• Комбинированный кабель – медные жилы и оптические волокна в одном кабеле

Особенности конструкции, материалы и исполнения

Оболочка кабелей с обозначением материала «Пс» изготавливаются из ПВХ композиции пониженной пожароопасности и низкого уровня дымо- газовыделения «LS», а изоляция – из сшитого полиолефина, поэтому кабели рекомендуется использовать в качестве «витой пары» с улучшенными частотными характеристиками. Изоляция и оболочка кабелей с обозначением материала «П» изготавливается из полимерных композиций и не содержит галогенов ( «HF»). Кабели с обозначением «Т» имеют оболочку и изоляцию из термопла- стичных эластомеров, поэтому обладают повышенной гибкостью и расширенным диапа- зоном рабочих температур. Все кабели могут выпускаться в огнестойком исполнении «FR». Кабели с обозначением материла «Пс» и «П» выпускаются с медными многопро- волочными жилами 4-го, а с обозначением «Т» – 5-го класса. Кабели производятся общей или парной скруткой ( «витая пара» с шагом скрутки 60мм); жилы (пары) могут иметь отдельный экран и/или общий экран в виде оплетки из медных проволок или алюмоф- лекса, либо быть вообще без экрана. Поверх сердечника кабеля наложена водоблоки- рующая лента для предотвращения продольного распространения влаги.

Таблица 1

Огнестойкий кабель (индекс «нг-FR», «нг-FRHF», «нг-FRLS»)

У огнестойкого кабеля (с индексом «нг-FR», «нг-FRHF», «нг-FRLS») токопроводящая жила под изоляцией имеет обмотку из двух слюдосодержащих лент. Кабель не менее 90 минут сохраняет работоспособность в условиях воздействия открытого пламени и температуры до +780°С. В случае пожара это помогает избежать аварийного отключения напряжения (например, в цепях систем пожарной сигнализации, аварийного освещения, дымоудаления, в эл.цепях пожарных насосов, лифтов и т.д.)

Изготовление кабелей по спецзаказу

По спецзаказу возможно изготовление кабелей:

• с цветной внешней оболочкой (желтой, красной или другого цвета);
• с комбинированным сечением токопроводящих жил (пар) – например, четырехжильные кабели могут иметь одну жилу меньшегосечения (заземления или нулевую);
• кабели комбинированной передачи – в одном кабеле одновременно передается электрическая энергия (по токопроводящим жилам) и оптические сигналы (по оптическим волокнам);
• из материалов, устойчивых к повышенным температурам (до +200°С).

Технические характеристики кабеля

Таблица 2

Номинальное сечение жил, число жил и пар

Таблица 3

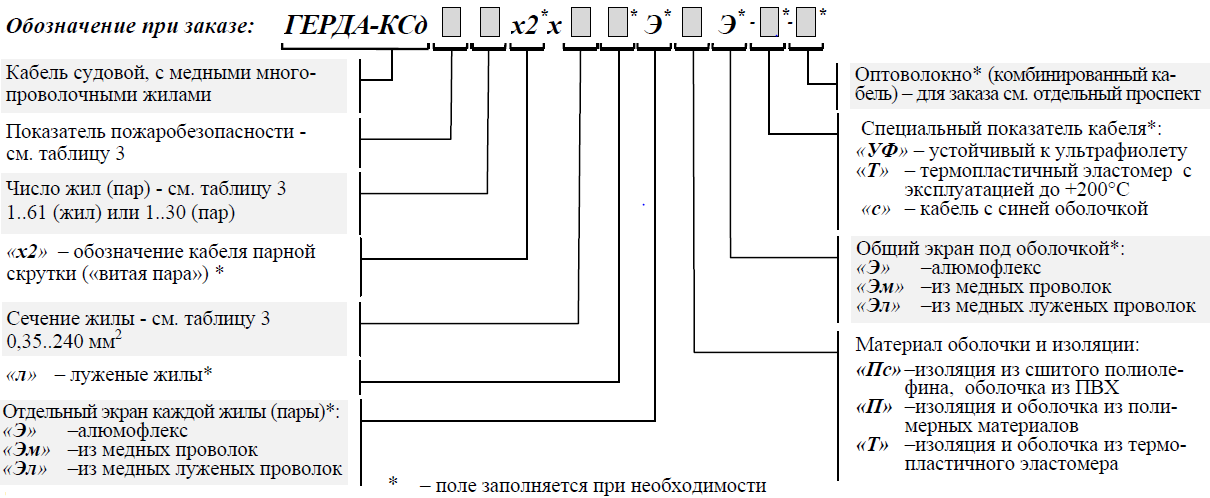

*** – число, обозначение витой пары [если нужно] и сечение жил (см. структуру обозначения при заказе)

Допустимые токовые нагрузки силовых кабелей при прокладке

Таблица 4

Электрические параметры кабелей (Справочные данные)

Таблица 5 Максимальная рабочая емкость и индуктивность пары кабелей с обозначением материала «П» и «Пс» при температуре 20°С, пересчитанные на 1 км длины кабеля

Таблица 6 Максимальное отношение индуктивности к сопротивлению и максимальное сопротивление пары кабелей с обозначением материала «П»и «Пс» при температуре 20°С, пересчитанные на 1 км длины кабеля

Примечание

Данные, приведенные в таблице 5 и таблице 6 необходимы для использования кабеля в искробезопасных электрических цепях.
