Кабели КУИН-Ку

Провода и кабели установочные: КУИН-Пу (провод), КУИН-Ку (кабель) по ТУ 3551-023-76960731-2012 – не распространяющие горение «нг (А)», «нг (А)-LS», «нг (А)-HF»; огнестойкие «нг (А)-FR», «нг (А)-FRLS», «нг (А)-FRHF»; с низкой токсичностью «нг (А)-HFLTx», «нг (А)-LSLTx»; повышенной теплостойкости, маслобензостойкие, стойкие к воздействию ультрафиолета, экранированные и неэкранированные, в броне и без брони

ООО «Донкабель» — система менеджмента качества сертифицирована по ISO 9001

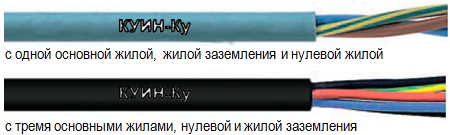

Провод КУИН-Ку

Провода КУИН-Пу и кабели КУИН-Ку полностью соответствуют новому ГОСТ Р 53768-2010 «Провода и кабели для электрических установок на номинальное напряжение до 450/750В включительно. ОТУ» – который 01.01.2011г. заменил ГОСТ 6323-79, в связи с чем провода марок ПВ1, ПВ2, ПВ3, ПВ4, ППВ, АПВ и АППВ по ГОСТ 6323-79 больше не могут использоваться на территории РФ.

Область применения

• осветительные сети;
• монтаж электрооборудования, машин, механизмов и станков наноминальное переменное напряжение до 450/750В включительно частотой до 400Гц или постоянное напряжение до 1000В.

Кабели и провода предназначены для стационарной прокладки внутри и снаружи помещений, для прокладки электропроводок под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, в том числе, где требуется повышенная гибкость.

Кабели и провода могут применяться во всех классах взрывоопасных зонах (согласно ГОСТ Р МЭК 60079-14-2008).

Огнестойкие кабели и провода могут применяться во всех электроустановках, к которым предъявляются требования по огнестойкости в соответствии с ФЗ №   123 «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности». Преимущественная область применения проводов и кабелей с учетом типа исполнения и класса пожарной опасности указана в таблице 5.

Конструкция кабеля

Кабели имеют круглую форму, многожильные провода – плоскую. Токопроводящие жилы изготавливаются из медной луженой «л» или нелуженой проволоки. Провода и кабели повышенной гибкости «Г» имеют жилу класса 5 по ГОСТ 22483. Класс токопроводящих жил указан в таблице 1.

Основные жилы, жила заземления проводов и кабелей, и нулевая жила кабелей одинакового сечения. В 3-х, 4-х и 5-и жильных кабелях допускается жила заземления сечением 16м м² при основных жилах сечением 25 и 35м м², и жила заземления сечением 25м м² при основных жилах сечением 50м м². Число и номинальное сечение токопроводящих жил приведены в таблице 2. Цветовая схема расцветки изолированных жил указана в таблице 3. Зелено-желтый цвет используется для обозначения жилы заземления «PE», а синий цвет – для обозначения нулевой жилы «N».

Огнестойкие провода и кабели «FR» имеют под изоляцией жил обмотку из стеклослюденитовых лент – в настоящее время это самый надежный способ обеспечения огнестойкости.

Провода и кабели могут иметь экран из медной проволоки «Эм», медной луженой проволоки «Эл», либо алюмофольгированной пленки с медной луженой жилой «Э».

Оболочка многожильных проводов и кабелей заполняет промежутки между жилами, придавая проводу плоскую форму, а кабелю круглую форму. Провода и кабели могут иметь водоблокирующей элемент «в», препятствующий свободному распространению воды под оболочкой. Одножильные провода могут изготавливаться без оболочки (в этом случае в обозначении провода материал оболочки указывать не нужно). Провода и кабели могут иметь броню из стальных оцинкованных проволок «К». Поверх брони накладывается наружная оболочка. Изоляция жил и оболочка могут изготавливаться ПВХ-пластиката «В», безгалогенной полимерной композиции «П», либо термопластичного эластомера «Т». В таблице 4 приведены материалы изоляции и оболочки, а также соответствующие им показатели пожарной безопасности. По спецзаказу кабели могут выпускаться с комбинированным сечением токопроводящих жил.

Технические характеристики

1. Жилы проводов и кабелей повышенной гибкости – медные многопроволочные 5 класса по ГОСТ 22483, жилы обычной гибкости – 1 или 2 класса

2. Широкий темп. диапазон применения:

• от –60° до +70°C с обозначением «ХЛ»
• от –60° до +125°C с материалом «Т»
• от –50° до +200°C с материалом «Т-Т»
• от –50° до +70°C для остальных типов

Минимальная температура монтажа, не ниже:

• –30°С с обозначением «ХЛ» или материалом «Т»
• –15°С для остальных типов проводов и кабелей

3. исполнение В, категория размещения 1-5 (по ГОСТ 15150). Возможно применение проводов во всех макроклиматиче- ских районах, включая тропики

4. «УФ» — устойчивые к солнечному излучению

5. «в» – защита от распространения влаги под оболочкой

«М» – маслобензостойкая оболочка

6. Провода и кабели могут иметь:

• экран из медных проволок или алюмофлекса
• броню из стальных оцинкованных проволок

7. Сопротивление жил постоянному току соответствует ГОСТ 22483

8. Номинальное напряжение

• для проводов: 450/750В до 400Гц или –1000В
• для кабелей: 300/500В частотой до 400Гц

9. Эл. сопротивление изоляции при температуре t = +20°C не менее 5 МОм•км

10. Испытание напряжением по ГОСТ 23286-78:

• изолированные жилы на проход по категории ЭИ-2
• провода 2500В 50Гц в течение 5 мин по ЭИ-1
• кабели 2000В 50Гц в течение 5 мин по ЭИ-1

11. Огнестойкие провода и кабели, сохраняют работоспособность в условиях пожара не менее 90 минут (ПО4 по ГОСТР 53315-2009)

12. Провода и кабели с низкой токсичностью продуктов горения «LTx» – наилучший показатель пожарной безопасности

Таблица 1 Класс медной токопроводящей жилы

Таблица 2 Число и номинальное сечение жил

Таблица 3 Расцветка изолированных жил

Таблица 4 Показатель пожарной безопасности в зависимости от материала оболочки и изоляции

Таблица 5 Преимущественные области применения установочных проводов и кабелей с учетом их типа исполнения и класса их пожарной опасности по ГОСТ Р 53315-2009 и ГОСТ Р 53768-2010

Примечание:

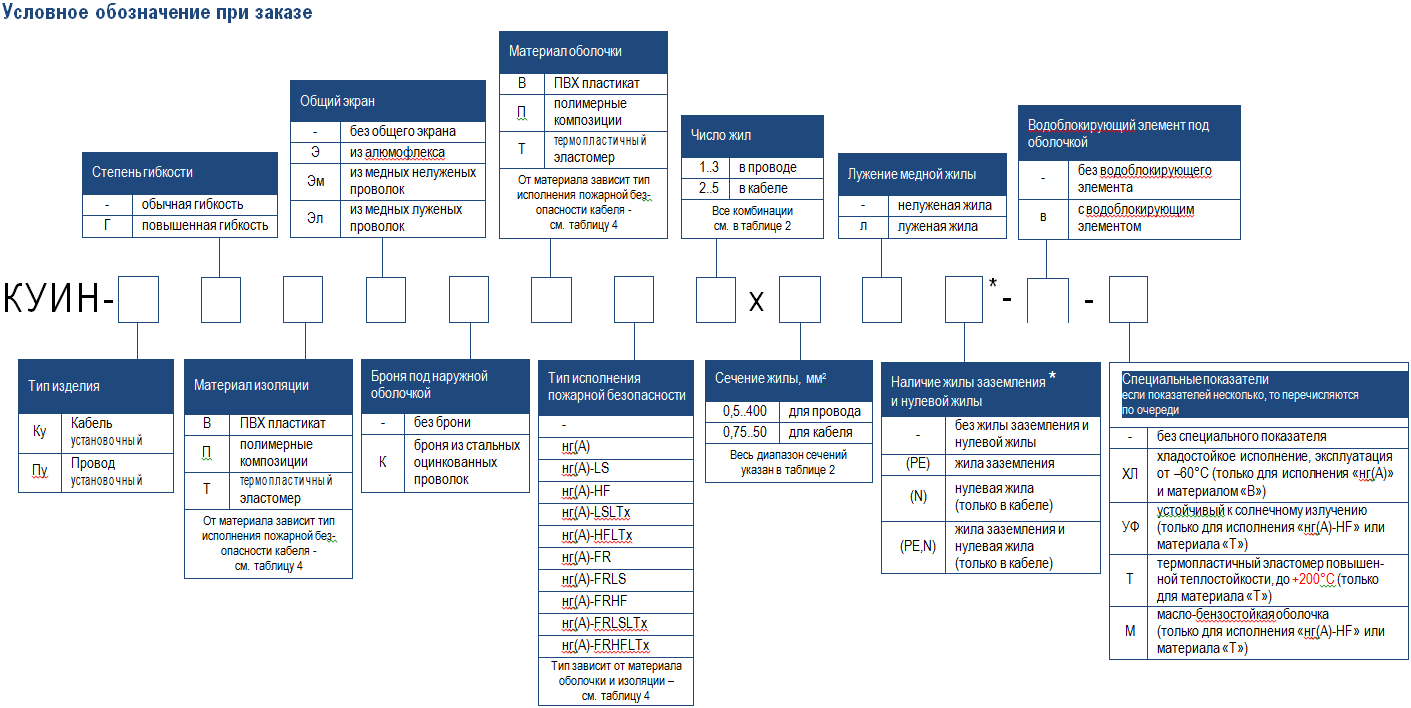

* в кабелях с жилой заземления меньшего сечения через знак сложения добавляют число и номинальное сечение жилы заземления. Например: КУИН-КуГВВнг (А) 3х25 + 1х16 (PE). В 3-х, 4-х и 5-и жильных кабелях допускается жила заземления сечением 16м м² при основных жилах сечением 25 и 35м м², и жила заземления сечением 25м м² при основных жилах сечением 50м м²
