Кабели КУИНнг(А)

Кабель Универсальный ИНструментальный КУИН по ТУ 3581-010-76960731-2008 – контрольный, управления, монтажный, измерительный, в том числе не распространяющий горение «нг“,“нг-LS», «нг-HF», огнестойкий «нг-FR», «нг-FRLS» и «нг-FRHF», масло-бензостойкий, стойкий к воздействию солнечного излучения и ультрафиолета «УФ», в броне и без брони

ООО «Донкабель» — система менеджмента качества сертифицирована по ISO 9001

Кабели КУИН предназначены для применения в цепях управления, контроля и сигнализации, межприборных соединений, формирования цифровых информа- ционных шин, в качестве измерительных проводов для термометров сопротив- ления (скрученные «двойки», «тройки» и «четверки» для 2-х, 3-х и 4-х провод- ной схемы подключения). Кабели предназначены для стационарной и подвиж- ной прокладки внутри и снаружи помещений при условии защиты от прямого воздействия солнечной радиации, на полках, в лотках, коробах, каналах, тунне- лях, земле (траншеях), в местах подверженных воздействию блуждающих токов.

Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (согласно ГОСТ Р МЭК 60079-14-2008), а также в системах безопасности АЭС.

Особенности конструкции, материалы и исполнения

Кабели КУИН с обозначением материала изоляции и оболочки «В», «П» и «Пс» выпускаются с медными многопроволочными жилами 3-го, а с обозначением «Т» – 4-го класса. Кабели с обозначением материала «В» изготавливаются из ПВХ пластикатов, с индексом «нг» — из ПВХ композиции не распространяющей горение, а с индексом «нг-LS» — пониженной пожароопасности и низким уровнем дымо- газовыделения. Изоляция и оболочка кабелей с обозначением «П» изготавливается из полимерных композиций и не содержит галогенов ( «нг-HF»), изоляция кабелей с обозначением «Пс» изготавливается из сшитого полиолефи- на и полностью удовлетворяет стандартам «RS» по волновому сопротивлению (120 Ом). У кабелей с обозначением материала «Т» изоляция и оболочка изго- тавливается из термопластичных эластомеров, поэтому кабели обладают повышенной гибкостью и расширенным диапазоном рабочих температур. Все кабе- ли могут выпускаться огнестойкими ( «FR»).

Кабели производятся общей скруткой или скруткой элементарных пучков (пар, троек, четверок). Кабели могут иметь общий экран и/или отдельный экран каж- дой скрученной пары (тройки, четверки) в виде оплетки из медных проволок или алюмофлекса (фольгированная пленка), либо быть вообще без экрана. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения вла- ги. Все кабели имеют круглое поперечное сечение и подложку, полученную методом экструзии – поэтому полностью удовлетворяют требованиям п.п.9.3.1 ГОСТ Р МЭК 60079-14-2008.

• Медная многопроволочная жила 3-го или 4-го класса; скрученные пары, тройки, четверки; цифровая или цветовая маркировка жил
• Каждая скрученная пара (тройка, четвер- ка) может быть в отдельном и в общем экране
• Сечение от 0,35мм² до 4мм², число жил от 1 до 61, пар от 1 до 44, троек от 1 до 24, четверок от 1 до 14
• Широкий температурный диапазон применения от -60° до +200°С
• Кабель со специальным показателем «М» — масло-бензостойкий
• Кабель с индексом «FR» — огнестойкий
• Кабель с индексом «УФ» — устойчивый к солнечному излучению
• Применяются новые материалы – «нг-LS», «нг-HF»
• Применяется технология защиты кабеля от проникновения влаги
• Широкая область применения, включая все взрывоопасные зоны
• Комбинированный кабель – медные жилы и оптические волокна в одном кабеле

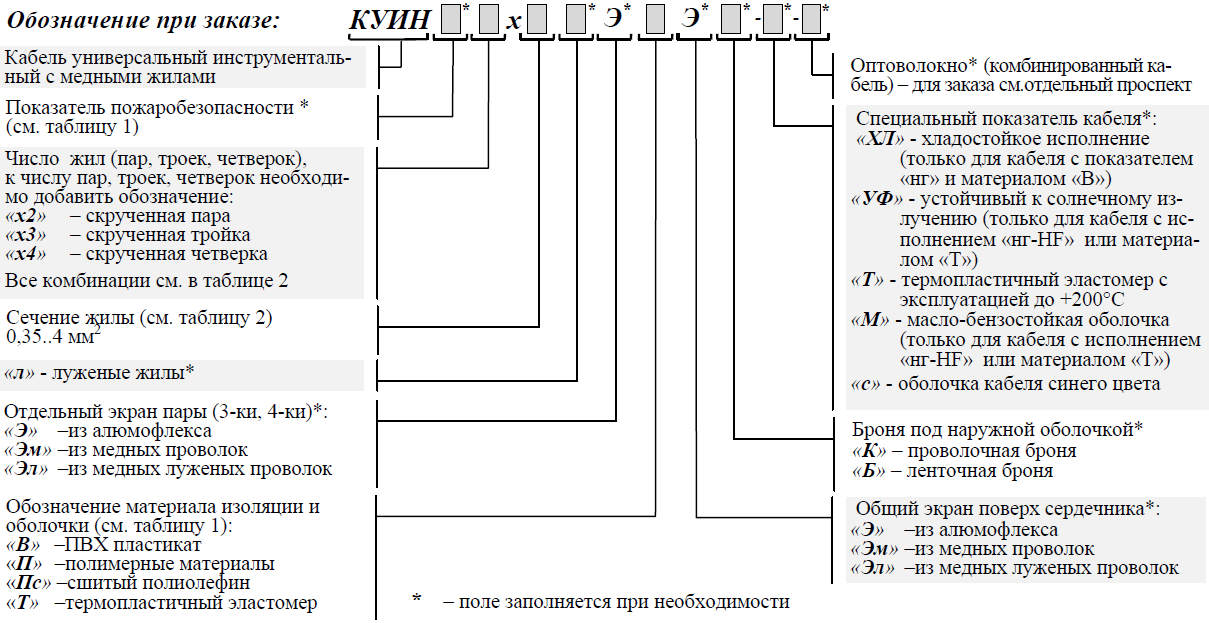

Пример обозначения при заказе: «Кабель КУИН нг 10х3х0,75 ВЭ-ХЛ ТУ 3581-010-76960731-2008» – кабель, не распространяющий горение при групповой прокладке, с изоляцией и оболочкой из ПВХ пластиката, в холодостойком исполнении (эксплуатация при температуре от -60° до +80°С), в общем экране из алюмофлекса, без брони, c десятью тройками медных жил номинальным сечением 0,75 мм².

Таблица 1

Огнестойкий кабель (индекс «нг-FR», «нг-FRLS» и «нг-FRHF»)

У огнестойкого кабеля (с индексом «нг-FR», «нг-FRLS» и «нг-FRHF») токопроводящая жила под изоляцией имеет обмотку из двух слюдосодержащих лент. Кабель не менее 90 минут сохраняет работоспособность в условиях воздействия открытого пламени и температуры до +750°С. В случае пожара это помогает избежать аварийного отключения напряжения. Требования к применению огнестойких кабелей в цепях систем пожарной сигнализации, аварийного освещения, дымоудаления, в эл.цепях пожарных насосов, лифтов и т.п. изложены в ГОСТ Р 53315-2009 и «Техническом регламенте о требованиях пожарной безопасности» от 22 июля 2008г. №         123-Ф3.

Изготовление кабелей по спецзаказу

По спецзаказу возможно изготовление кабелей:

• с цветной внешней оболочкой (красной, желтой или другого цвета),
• с комбинированным сечением токопроводящих жил (пар, троек, четверок),
• кабели комбинированной передачи – в одном кабеле одновременно передается электрическая энергия (по токо- проводящим жилам) и оптические сигналы (по оптическим волокнам).

Номинальное сечение жил, число жил и пар, троек, четверок

Таблица 2

Технические характеристики кабеля

Таблица 3

Электрические параметры кабелей

Таблица 4 Максимальная рабочая емкость и индуктивность пары при температуре 20°С, пересчитанные на 1 км дли- ны кабеля

Таблица 5 Максимальное отношение индуктивности к сопротивлению пары при температуре 20°С, пересчитанные на 1 км длины кабеля
