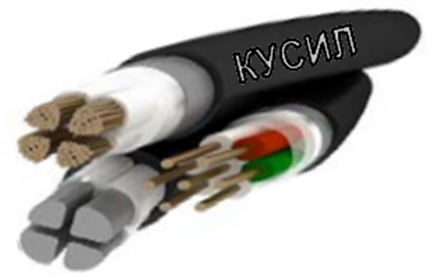

Кабель Универсальный СИЛовой КУСИЛ по ТУ 3500-013-76960731-2008 – силовой, управления, монтажный, освещения, в том числе не распространяющий горение «нг», «нг-LS», «нг-HF», огнестойкий «нг-FR», «нг-FRLS» и «нг-FRHF», стойкий к воздействию ультрафиолета «УФ», масло-бензостойкий, в броне и без брони

ООО «Донкабель» — система менеджмента качества сертифицирована по ISO 9001

Кабели КУСИЛ предназначены для передачи и распределения электрической энергии в стационарных установках, для монтажа силовых цепей, цепей управ- ления, сигнализации, освещения номинальным переменным напряжением 0,66; 1 и 3 кВ номинальной частоты 50 Гц. Кабели соответствуют требованиям ГОСТ Р 53769-2010 «Кабели силовые с пластмассовой изоляцией на номи- нальное напряжение 0,66; 1 и 3 кВ. ОТУ» и международному стандарту на си- ловые кабели МЭК 60502-1:2004.

Кабели могут прокладываться внутри и снаружи помещений, в каналах, тунне- лях, земле (траншеях), в местах подверженных воздействию блуждающих то- ков. Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (с учетом требований ГОСТ Р МЭК 60079-14- 2008), а также в системах безопасности АЭС.

Особенности конструкции, материалы и исполнения

Кабели КУСИЛ имеют однопроволочные или многопроволочные жилы 1-го или 2-го класса по ГОСТ 22483-77 (таблица 3,4). Токопроводящие жилы имеют круглую форму у одножильных кабелей всех сечений и многожильных кабелей с жилами номинальным сечением до 16 мм² (допускается сечением до 50м м²). Двухжильные кабели с сечением жил 25 м м² и более имеют сегментную форму, а 3-х, 4-х и 5-и жильные кабели – секторную форму жил.

Многожильные кабели имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 6м м² и более могут иметь одну жилу меньшего сечения (жилу заземления или нулевую) в соответствии с таблицей 5. Жилы имеют цифровую или цветовую маркировку. Цвет изоляции многожиль- ных кабелей указан в таблице 6. Изоляция одножильных кабелей может быть любого цвета. Жилы заземления (PE) имеют зелено-желтый цвет, нулевые жи- лы (N) – синий (голубой). Кабель выпускается с оболочкой черного цвета, если при заказе не было указано другого цвета.

Кабели с обозначением материала «В» изготавливаются из ПВХ пластикатов, с индексом «нг» — из ПВХ композиции пониженной горючести, а с индексом «нг- LS» — пониженной пожароопасности и низким уровнем дымо- газовыделения.

Кабели с обозначением «П» изготавливаются из полимерных композиций, не содержащих галогенов ( «нг-HF»). Изоля- ция кабелей с обозначением «Пс» изготавливается из сшитого полиолефина – такие кабели выдерживают большие токи нагрузки и имеют лучшие изоляционные характеристики. У кабелей с обозначением материала «Т» изоляция и оболоч--ка изготавливается из термопластичных эластомеров, поэтому кабели обладают повышенной износостойкостью и рас- ширенным диапазоном рабочих температур. Кабели могут выпускаться огнестойкими ( «FR»).

Кабели могут иметь общий экран из медной ленты и/или экран каждой жилы в виде оплетки из медных проволок, либо быть вообще без экрана. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольно- го распространения влаги. Бронированные кабели под внешней оболочкой имеют броню из стальных оцинкованных лент ( «Б») или оцинкованной проволоки ( «К»).

Все кабели имеют круглое поперечное сечение и подложку, полученную методом экструзии – поэтому полностью удо- влетворяют требованиям п.п.9.3.1 ГОСТ Р МЭК 60079-14-2008 и могут применяться во взрывоопасных зонах.

Кабель соответствует международному стандарту МЭК 60502-1:2004 и ГОСТ Р 53769-2010 «Кабели силовые с пластмас- совой изоляцией на номинальное напряже- ние 0,66; 1 и 3 кВ. ОТУ»
Кабель с изоляцией из сшитого полиоле- фина «Пс» выдерживает большие длитель- ные токи и токи короткого замыкания
Жилы кабеля могут иметь индивидуальный или общий экран
Кабели имеют круглое поперечное сечение
Сечение от 1,0 мм² до 500мм², число жил от 1 до 61
Кабель с индексом «FR» — огнестойкий
Применяются новые материалы, обеспечивающие наилучшие показатели пожаробезопасности кабеля: «нг-LS», «нг-HF»
Кабель со специальным показателем «М» — масло-бензостойкий
Кабель с индексом «УФ» — устойчивый к солнечному излучению
Применяется технология защиты кабеля от проникновения влаги
Широкая область применения, включая все взрывоопасные зоны
Широкий температурный диапазон приме- нения от -60° до +200°С
Комбинированный кабель – медные жилы и оптические волокна в одном кабеле

Огнестойкий кабель (индекс «нг-FR», «нг-FRLS» и «нг-FRHF»)

У огнестойкого кабеля (с индексом «нг-FR», «нг-FRLS» и «нг-FRHF») токопроводящая жила под изоляцией имеет об- мотку из двух слюдосодержащих лент. Кабель не менее 90 минут сохраняет работоспособность в условиях воздействия открытого пламени и температуры не менее +750°С. В случае пожара это помогает избежать аварийного отключения напряжения. Требования к применению огнестойких кабелей в цепях систем пожарной сигнализации, аварийного освещения, дымоудаления, в эл.цепях пожарных насосов, лифтов и т.п. изложены в ГОСТ Р 53315-2009 и «Техническом регламенте о требованиях пожарной безопасности» от 22 июля 2008г. № 123-Ф3.

Изготовление кабелей по спецзаказу

с токопроводящими жилами 3, 4 или 5 класса гибкости по ГОСТ 22483-77,
любое сочетание цветов изоляции жил,
с цветной внешней оболочкой (красной, желтой или другого цвета),
с комбинированным сечением токопроводящих жил,
с экраном из медных луженых проволок,
огнестойкие кабели, сохраняющие работоспособность не менее 180 минут в условиях воздействия открытого пла- мени и температуры до +1100°С,
кабели комбинированной передачи – в одном кабеле одновременно передается электрическая энергия (по токопро- водящим жилам) и оптические сигналы (по оптическим волокнам).

Таблица 1 Материал изоляции и оболочки, показатель пожаробезопасности кабеля

Материал оболочки и изоляции	Показатель пожарной безопасности	Тип исполнения кабеля в соответствии с показателем пожарной безопасности (по ГОСТ Р 53315-2009)	Пример записи
В	(без индекса)	кабели, не распространяющие горение при одиночной прокладке	КУСИЛ 3х25ок В – 0,66
	нг	кабели, не распространяющие горение при групповой прокладке	КУСИЛ нг 3х120мс+1х70мс (N) ВБ – 1
	нг-LS	кабели, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением	КУСИЛ нг-LS 5х10ок ВБ – 0,66
	нг-FRLS	кабели огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением	КУСИЛ нг-FRLS 4х70мс В –1
П	нг-HF	кабели, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении	КУСИЛ нг-HF 4х50мс П–УФ–1
П	нг-FRHF	кабели огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении	КУСИЛ нг-FRHF 5х95мс П – 1
Пс	нг-LS	кабели, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением	КУСИЛ нг-LS 4х70мс Пс – 1
	нг-FRLS	кабели огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением	КУСИЛ нг-FRLS 5х95мс Пс – 1
	нг-HF	кабели, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении	КУСИЛ нг-HF 4х185мс Пс-УФ – 1
	нг-FRHF	кабели огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении	КУСИЛ нг-FRHF 5х95мс Пс – 1
Т	нг	кабели, не распространяющие горение при групповой прокладке	КУСИЛ нг 5х2,5ок ТЭ – 0,66
Т	нг-FR	кабели огнестойкие, не распространяющие горение при групповой прокладке	КУСИЛ нг-FR 4х70мс Т –Т –1

Технические характеристики кабеля

Таблица 2

Температура эксплуатации	от −50° до +70°C от −60° до +70°C для кабелей с индексом «ХЛ» от −60° до +125°C для кабелей с обозначением материала «Т» от −40° до +200°C для кабелей с обозначением материала «Т-Т»
Минимальная температура монтажа кабеля	не ниже минус 15°С не ниже минус 30°С для кабелей с индексом «ХЛ» и «Т»
Номинальное напряжение	переменное напряжение частотой до 50 Гц0,66 кВ; 1 кВ; 3 кВ
Электрическое сопротивление токо- проводящих жил постоянному току	соответствует требованиям ГОСТ 22483-77
Эл. сопротивление изоляции при экс- плуатации, t = +20°C	не менее 10 МОм·км для кабелей с обозначением материала «В», «П» не менее 50 МОм·км для кабелей с обозначением материала «Т» не менее 150 МОм·км для кабелей с обозначением материала «Пс»
Климатическое исполнение	исполнение УХЛ и В, категория размещения 1 и 5 (по ГОСТ 15150-69). Воз- можно применение кабелей во всех макроклиматических районах, включая тропики.
Устойчивость к продольному распространению влаги под оболочкой	влага полностью блокируется
Радиус изгиба (D — наружный диаметр кабеля)	не менее 10 D для одножильных кабелей не менее 7,5 D для многожильных кабелей
Устойчивость к воздействию плесневых грибов	степень биологического обрастания грибами – до 2-х баллов
Огнестойкость (для кабеля «FR»)	не менее 90 минут в условиях воздействия открытого пламени и температуры не менее +750°С
Срок службы кабелей	не менее 30 лет не менее 25 лет для кабелей с обозначением материала «Т»

Номинальное сечение жил

Таблица 3 Номинальное сечение жилы в зависимости от числа жил в кабеле и номинального напряжения

Число жил	Номинальное напряжение, кВ
	0,66	1	3
	Номинальное сечение жилы, м м²
1	1,0 – 50	1,0 — 500	10 — 500
2 — 5	1,0 – 50	1,0 — 240	10 — 240
4 — 61	1,0 – 6	-	-

Таблица 4 Номинальное сечение жилы в зависимости от типа жилы и формы жилы

Тип жилы	Номинальное сечение жилы, мм
Тип жилы	круглая	секторная
Однопроволочная	1,0-50	-
Многопроволочная	1,0-500	25-240

Таблица 5 Номинальное сечение нулевой жилы (N) или жилы заземления (PE) четырехжильных кабелей

Наименование жилы	Номинальное сечение жилы, мм²
Основная	10	16	25	35	50	70	95	120	150	185	240
Нулевая (N) или заземления (PE)	6	10	16	16	25	35	50	70	70	95	120

Таблица 6 Цвет изоляции жил многожильных кабелей

Число жил в кабеле, шт	Цвет изоляции жилы
	Порядковый номер жилы
	1	2	3	4	5
2	серый*	синий	-	-	-
3	серый*	коричневый	черный	-	-
3	серый*	синий	зеленый-желтый	-	-
4	серый*	коричневый	черный	синий	-
4	серый*	коричневый	черный	зеленый-желтый**	-
5	серый*	коричневый	черный	синий	зеленый-желтый

* — или натуральный; ** — по согласованию с заказчиком

Электрические параметры кабелей

Таблица 7 Допустимые токовые нагрузки кабелей
