Кабели КУСИЛ (10; 20 и 35 кВ)

Кабель силовой КУСИЛ по ТУ 3500-024-76960731-2012 с изоляцией из сшитого полиэтилена, на среднее напряжение 10, 20, 35 кВ, в том числе не распространяющий горение «нг-LS», «нг-HF», стойкий к ультрафиолету «УФ», в броне и без брони

ООО «Донкабель» — система менеджмента качества сертифицирована по ISO 9001

• Кабель соответствует международному стандарту на силовые кабели МЭК 60502-2
• Благодаря изоляции из сшитого полиэтилена, кабели выдерживают большие длительные токи и токи короткого замыкания
• Сечение от 35 мм² до 1000мм²
• Число жил: 1 или 3
• Применяются новые материалы с наилучшими показателями пожаробезопасности кабеля: «нг-LS», «нг-HF»
• Кабель с индексом «УФ» — устойчивый к солнечному излучению
• Применяется технология защиты от проникновения влаги – продольная и поперечная герметизация оболочки, герметизация токопроводящих жил
• Кабели могут применяться во взрыво- опасных зонах

Кабели силовые КУСИЛ предназначены для передачи и распределения электрической энергии в стационарных установках, на номинальное переменное напряжение 10, 20 и 35 кВ номинальной частотой 50 Гц для сетей с зазем- ленной или изолированной нейтралью. Кабели соответствуют требованиям международного стандарта на силовые кабели МЭК 60502-2.

Кабели служат для групповой или одиночной прокладки в кабельных сооружениях, коллекторах, производственных помещениях (в том числе сырых и часто затапливаемых), в земле (в том числе повышенной влажности), в воде (в несудоходных водоемах). Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели предназначены для прокладки на трассах без ограничения разности уровней. Кабели могут применяться во взрывоопасных зонах с учетом требований ГОСТ Р МЭК 60079-14-2008.

Особенности конструкции, материалы и исполнения

Кабели КУСИЛ по ТУ 3500-024-76960731-2012 изготавливаются одно- и трехжильными (таблица 1), с изоляцией из сшитого полиэтилена. Брониро- ванные кабели изготавливаются только трехжильными.

Токопроводящие жилы кабелей медные или алюминиевые, многопроволочные, уплотненные и соответствуют классу 2 по ГОСТ 22483-77.

Токопроводящие жилы одножильных кабелей на номинальное напряжение 10 кВ имеют номинальное сечение 35-1000 м м², на номинальное напряжение 20 и 35 кВ – 50-1000 м м² в соответствии с таблицей 1

Токопроводящие жилы трехжильных кабелей на номинальное напряжение 10 кВ имеют круглую форму и номинальное сечение 35-300 м м², либо секторную форму с номинальным сечением 120-300 м м², в соответствии с таб- лицей 1. Жилы трехжильных кабелей на номинальное напряжение 20 и 35 кВ имеют круглую форму и номинальное сечение 50-300 м м².

По требованию заказчика на поверхности экрана по изоляции жилы трех- жильных кабелей может быть нанесено печатным способом цифровое обо- значение жилы.

Все кабели имеют экран из медных проволок (таблица 2), поверх которых спирально наложена медная лента.

Кабели с продольной ( «г»), продольной и поперечной ( «2г») герметизацией оболочки, а также с герметизацией токопроводящих жил ( «ж») могут приме- няться при прокладке в земле с повышенной влажностью, в сырых и частич- но затапливаемых помещениях, в воде (в несудоходных водоемах) – при соблюдении мер, исключающих механические повреждения кабеля. Кабели в усиленной оболочке ( «у» — с продольными ребрами жесткости) и брониро- ванные кабели ( «Б») находят применение при прокладке по трассам сложной конфигурации — содержащим более 4 поворотов под углом свыше 30° или прямолинейные участки с более чем четырьмя переходами в трубах длиной свыше 20м или с более чем двумя трубными переходами длиной свыше 40м. Бронированный кабель ( «Б») максимально защищает токоведущие жилы от внешних механических воздействий благодаря применению в конструкции стальных оцинкованных лент и дополнительной оболочки.

Наружная оболочка кабелей с обозначением материала оболочки «П» вы- полнена из полиэтилена, эти кабели могут прокладываться в земле независимо от степени коррозионной активности грунтов. Оболочка кабелей с обозначением материала оболочки «В» изготавливается из поливинилхлоридного пластиката – такие кабели могут быть проложены в сухих грунтах (песчано-глинистая и нормальная почва с влажностью менее 14%).

Кабели с показателем пожарной безопасности «нг (А)-LS», «нг (В)-LS» имеют наружную оболочку из поливинилхлоридного пластиката пониженной пожарной опасности (с пониженным дымо- и газовыделением). В кабелях с показателем «нг (А)-HF“ наружная оболочка выполнена из полимерной композиции, не содержащей галогенов – при горении и тлении кабели не выде- ляют коррозионно-активных газообразных продуктов. Кабели с показателем“нг (А)-LS», «нг (В)-LS» или «нг (А)-HF» могут применяться при групповой прокладке.

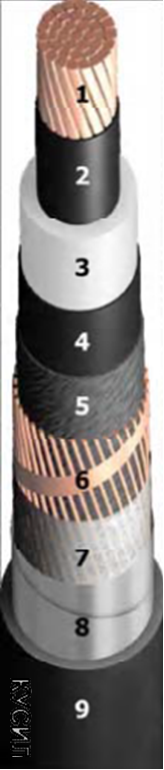

Рисунок 1 Пример конструкции кабеля КУСИЛ 1х185/25-35 ПвП2г

1. круглая медная многопроволочная уплот- нённая токопроводящая жила сечением 185м м²
2. экран по жиле из электропроводящего сшитого полиэтилена
3. изоляция из сшитого полиэтилена
4. экран по изоляции из электропроводящего сшитого полиэтилена
5. слой из электропроводящей водоблоки- рующей ленты
6. экран сечением 25м м² из медных проволок, скреплённых медной лентой
7. разделительный слой из водоблокирую- щей ленты
8. слой из алюмополимерной ленты (герметизация в поперечном направлении) 9 – оболочка из полиэтилена

Таблица 1 Номинальное сечение токопроводящих жил

Таблица 2 Номинальное сечение медного экрана: в одножильных кабелях; в трехжильных кабелях с секторными жилами; в трехжильных кабелях с круглыми жилами — суммарное сечение медных экранов, наложенных на каждую изолированную жилу

Технические характеристики кабеля

Таблица 3

Таблица 4 Расчетные значения емкости кабелей с круглыми жилами (для справки)

Допустимые токи кабелей

Таблица 5 Длительно допустимые токи одножильных и трехжильных кабелей при коэффициенте нагрузки К=1,0 для температуры окружающей среды +25°С – при прокладке на воздухе, и 15°С – при прокладке в земле

• Допустимые токи в режиме перегрузки рассчитываются: при прокладке в земле – путем умножения токов, указанных в таблице 5 на коэффициент 1,17; при прокладке на воздухе – на коэффициент 1,2
• Допустимые токи кабелей, проложенных в земле в трубах длиной более 10м: для одножильных кабелей в отдельных трубах – значения токов из таблицы 5 должны быть умножены на коэффициент 0,94; для трех одножильных кабелей в одной трубе – на коэффициент 0,9
• Допустимые токи нескольких кабелей, проложенных в земле, включая проложенные в трубах, должны быть уменьше- ны путем умножения токов из таблицы 5 на коэффициенты из таблицы 6
• Допустимые токи односекудного короткого замыкания кабелей и в медных экранах кабелей должны быть не более указанных в таблице 7 и 8. При продолжительности КЗ, отличающейся от 1с, значения тока необходимо умножить на коэффициент К, рассчитанный по формуле: , где t – продолжительность КЗ в секундах.

Таблица 6

Таблица 7 Допустимые токи односекундного короткого замыкания кабелей (температура жилы до КЗ: 90°С, предельная температура жилы при КЗ: 250°С)

Таблица 8 Допустимые токи односекундного короткого замыкания в медных экранах кабелей

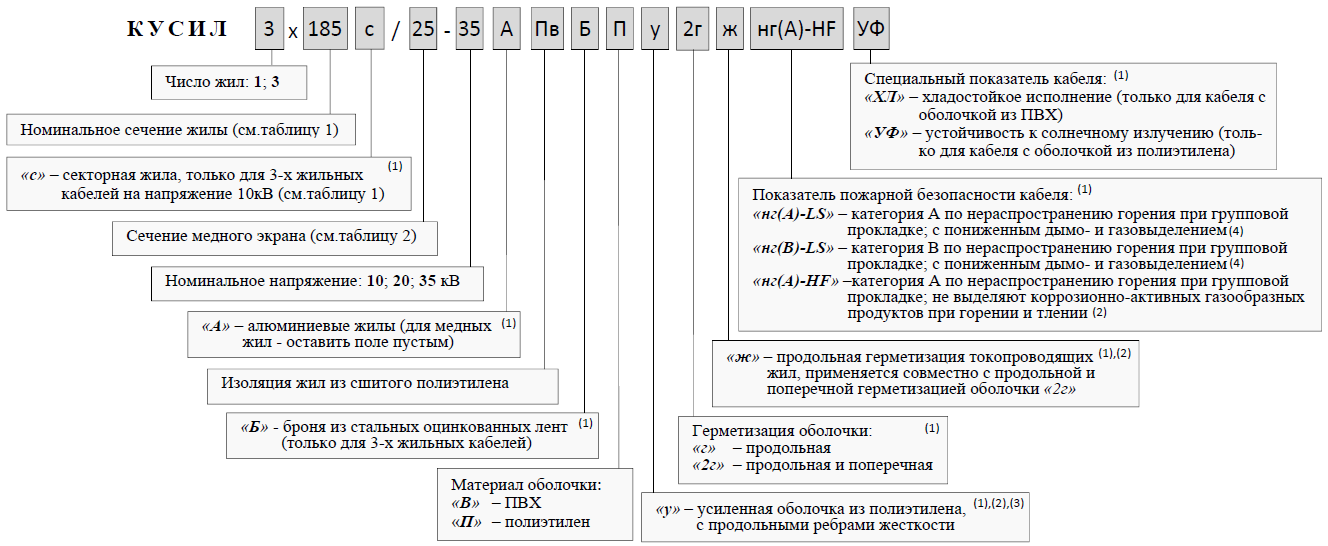

Обозначение кабеля при заказе:

1. поле не является обязательным и заполняется при необходимости
2. только для кабелей с оболочкой из полиэтилена (П)
3. только для небронированных кабелей
4. только для кабелей с оболочкой из ПВХ (В)

Пример записи условного обозначения при заказе

кабеля силового с продольной герметизацией трех круглых медных токопроводящих жил, в усиленной оболочке из полиэтилена с продольной и поперечной герметизацией, сечением 150 мм², с медным экраном 25 м м², на напряжение 35 кВ:

«Кабель КУСИЛ 3х150/25-3
