КНС и дробилки

Канализационные насосные станции применяются в тех случаях, когда не удается осуществить отвод промышленных, хозяйственно-бытовых и ливневых сточных вод самотеком (самотечным коллектором) на очистные сооружения или в места сброса.

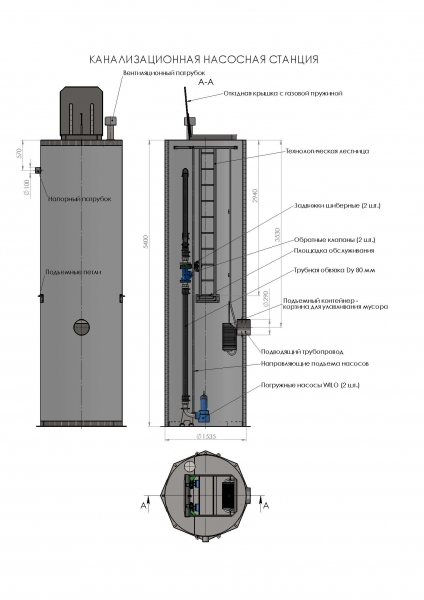

Устройство и принцип работы

Функционально КНС состоит из приемной емкости, куда поступает вода через встроенный контейнер для мусора. Контейнер предназначен для улавливания крупных загрязнений. Далее вода, при помощи погружных канализационных насосов, поступает в напорный трубопровод, на котором установлены задвижки и обратный клапан. Обратный клапан, установленный на напорном трубопроводе, не позволяет опорожняться напорному трубопроводу обратно в корпус. Для удобства обслуживания оборудования и арматуры канализационной насосной станции в емкости имеется площадка обслуживания и лестница. КНС комплектуются блоком автоматического управления, канализационными насосными агрегатами WILO. Система контроля уровня осуществляется датчиками уровня. Датчики уровня предназначены: для включения – отключения рабочих и резервных насосных агрегатов, для сигнализации, при переполнении приемного резервуара. Блок управления размещается во влагозащищенном и отапливаемом корпусе, вблизи КНС и не требует специальных построек. Для обслуживания установок имеется смотровой люк, диаметр которого позволяет произвести обслуживание насосных агрегатов изнутри. Перемещение насосов внутри емкости осуществляется грузоподъемными механизмами и устройствам по направляющим штангам.

Монтаж

Канализационная насосная станция монтируется в подготовленный котлован на бетонное основание. Корпус КНС анкеруется к основанию, подводится труба (трубы) входа и выхода. Происходит обратная засыпка корпуса песком с последующей утрамбовкой. Выставляются датчики управления установкой. Кабель электропитания насосов и датчиков выводятся и присоединяются к пульту управления. Подключается силовой кабель к пульту управления канализационной насосной станции.

При необходимости размещения под проезжей частью, над КНС выполняется монолитная железобетонная плита из армированного бетона, а алюминиевые люки заменяются по месту на чугунные. При отсутствии полного задания от заказчика, условия эксплуатации и другие согласовываются с заказчиком в Техническом задании на производство.

Подбор

Для выбора КНС необходимо знать следующие параметры:

• расход воды, который необходимо перекачать за единицу времени (расход насоса)
• высоту подъёма воды (напор насоса)
• глубина залегания подводящего трубопровода
• физико-химический состав воды
