КАСГЭфЭфКГнг(А)-HF

Производитель — Российский производитель

Оценка (средняя 3)

Область использования Конструкция Кабели симметричные парной скрутки, безгалогенные, предназначены для групповой стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — КАСГЭфЭфКГнг(А)-HF

Область использования

Конструкция

Кабели симметричные парной скрутки, безгалогенные, предназначены для групповой стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS) в условиях повышенного уровня электромагнитных помех. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг(A)-LS. Кабели соответствуют требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.3, ПРГП 1) по нераспространению горения при групповой прокладке (категория А) и имеют соответствующий сертификат пожарной безопасности. Сертифицированы в системе ГОСТ Р. Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – П1.8.1.2.1. Эксплуатируются внутри и вне помещений. Защищены от грызунов.

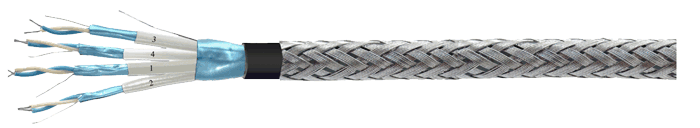

Пары с многопроволочными медными лужеными жилами диаметром 0,6 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из безгалогенной полимерной композиции с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из безгалогенной полимерной композиции повышенной масло-бензостойкости черного цвета. Броня в виде оплетки из оцинкованных стальных круглых проволок диаметром 0,3 мм.

Электрические параметры	Диаметр жил
Электрические параметры	0,60 мм	0,78 мм
Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20 °C, не более, Ом/100м	20,0	11,8
Волновое сопротивление на частоте 1 МГц, Ом	70±7	60±6
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км	5000
Электрическая ёмкость между жилами, не более, пФ / м	102

Массогабаритные и эксплуатационные параметры
Маркоразмер	Наружный размер, (Dн), не более, мм	Мин. радиус изгиба, мм	Расчетная масса 1 км, кг	Диапазон рабочих температур, °С	Срок службы, не менее лет
КАСГЭфЭфКГнг(А)-HF 1х2х0,6	6,8	15 Х Dн допускается однократно 10 Х Dн	56,3	монтаж: – 15 ÷ 50 эксплуат.: – 60 ÷ 70	20
КАСГЭфЭфКГнг(А)-HF 2х2х0,6	10,2		104,4
КАСГЭфЭфКГнг(А)-HF 4х2х0,6	11,6		153,4
КАСГЭфЭфКГнг(А)-HF 6х2х0,6	13,7		207,6
КАСГЭфЭфКГнг(А)-HF 8х2х0,6	14,9		235,7
КАСГЭфЭфКГнг(А)-HF 12х2х0,6	18,4		342,3
КАСГЭфЭфКГнг(А)-HF 16х2х0,6	20,7		435,7
КАСГЭфЭфКГнг(А)-HF 1х2х0,78	7,4		74,9
КАСГЭфЭфКГнг(А)-HF 2х2х0,78	11,1		137,1
КАСГЭфЭфКГнг(А)-HF 4х2х0,78	12,7		219,1
КАСГЭфЭфКГнг(А)-HF 6х2х0,78	15,0		292,3
КАСГЭфЭфКГнг(А)-HF 8х2х0,78	16,4		337,1
КАСГЭфЭфКГнг(А)-HF 12х2х0,78	20,2		479,6
КАСГЭфЭфКГнг(А)-HF 16х2х0,78	22,6		602,2

Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:

"Кабель КАСГЭфЭфКГнг(А)-HF 2×2×0,78 ТУ16.К99-032-2007"
