Кабели одиночной прокладки

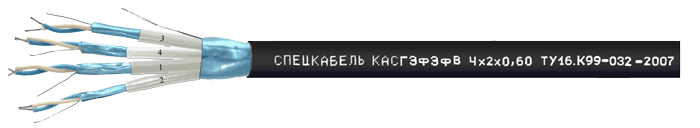

КАСГЭфЭфВ
Производитель —
Оценка (средняя 5)
Область использования Конструкция Кабели симметричные с индивидуально экранированными парами предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КАСГЭфЭфВ
Область использования | Конструкция |
| Кабели симметричные с индивидуально экранированными парами предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS) в условиях повышенного уровня электромагнитных помех. Кабели соответствуют требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.2, ПРГО 1) по нераспространению горения при одиночной прокладке и имеют соответствующий сертификат пожарной безопасности. Кабели сертифицированы в системе ГОСТ Р. Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – О1.8.2.3.4. Кабели эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. | Пары с многопроволочными медными лужеными жилами диаметром 0,60 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из ПВХ пластиката черного цвета. |
Электрические параметры | Диаметр жил | |
|---|---|---|
| 0,60 мм | 0,78 мм | |
| Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20 °C, не более, Ом/100м | 20,0 | 11,8 |
| Волновое сопротивление на частоте 1 МГц, Ом | 70±7 | 60±6 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 5000 | |
| Электрическая ёмкость между жилами, не более, пФ / м | 102 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Маркоразмер | Наружный размер, Dн, не более, мм | Мин. радиус изгиба, мм | Расчетная масса 1 км, кг | Диапазон рабочих температур, °С | Срок службы, не менее лет |
| КАСГЭфЭфВ 1х2х0,6 | 5,40 | 10 Х Dн допускается 7 Х Dн
| 23,5 | монтаж: – 10 ÷ 50 эксплуат.: | 20 |
| КАСГЭфЭфВ 2х2х0,6 | 8,80 | 49,6 | |||
| КАСГЭфЭфВ 4х2х0,6 | 10,20 | 92,1 | |||
| КАСГЭфЭфВ 6х2х0,6 | 12,30 | 127,7 | |||
| КАСГЭфЭфВ 8х2х0,6 | 13,50 | 151,6 | |||
| КАСГЭфЭфВ 12х2х0,6 | 17,00 | 230,9 | |||
| КАСГЭфЭфВ 16х2х0,6 | 19,30 | 309,9 | |||
| КАСГЭфЭфВ 1х2х0,78 | 6,00 | 36,6 | |||
| КАСГЭфЭфВ 2х2х0,78 | 9,70 | 75,4 | |||
| КАСГЭфЭфВ 4х2х0,78 | 11,30 | 143,5 | |||
| КАСГЭфЭфВ 6х2х0,78 | 13,60 | 199,9 | |||
| КАСГЭфЭфВ 8х2х0,78 | 15,00 | 235,6 | |||
| КАСГЭфЭфВ 12х2х0,78 | 18,80 | 348,7 | |||
| КАСГЭфЭфВ 16х2х0,78 | 21,20 | 483,5 | |||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КАСГЭфЭфВ 2×2×0,78 ТУ16.К99-032-2007"
