Кабели одиночной прокладки бронированные

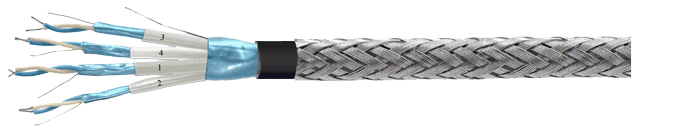

КАСГЭфЭфВКГ
Производитель —
Оценка (средняя 3)
Область использования Конструкция Кабели симметричные с индивидуально экранированными парами предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КАСГЭфЭфВКГ
Область использования | Конструкция |
| Кабели симметричные с индивидуально экранированными парами предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS) в условиях повышенного уровня электромагнитных помех. Соответствует требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.2, ПРГО 1) по нераспространению горения при одиночной прокладке и имеют соответствующий сертификат пожарной безопасности. Сертифицированы в системе ГОСТ Р. Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – О1.8.2.3.4. Эксплуатируется внутри и вне помещений. Защищен от грызунов. | Пары с многопроволочными медными лужеными жилами диаметром 0,60 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из ПВХ пластиката черного цвета. Броня в виде оплетки из оцинкованных стальных круглых проволок диаметром 0,3 мм. |
Электрические параметры | Диаметр жил | |
|---|---|---|
| 0,60 мм | 0,78 мм | |
| Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20 °C, не более, Ом/100м | 20,0 | 11,8 |
| Волновое сопротивление на частоте 1 МГц, Ом | 70±7 | 60±6 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 5000 | |
| Электрическая ёмкость между жилами, не более, пФ / м | 102 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Маркоразмер | Наружный размер, Dн, не более, мм | Мин. радиус изгиба, мм | Расчетная масса 1 км, кг | Диапазон рабочих температур, °С | Срок службы, не менее лет |
| КАСГЭфЭфВКГ 1х2х0,6 | 6,8 | 15 Х Dн допускается 10 Х Dн
| 56,3 | онтаж: – 10 ÷ 50 эксплуат.: | 20 |
| КАСГЭфЭфВКГ 2х2х0,6 | 10,2 | 104,4 | |||
| КАСГЭфЭфВКГ 4х2х0,6 | 11,6 | 153,4 | |||
| КАСГЭфЭфВКГ 6х2х0,6 | 13,7 | 207,6 | |||
| КАСГЭфЭфВКГ 8х2х0,6 | 14,9 | 235,7 | |||
| КАСГЭфЭфВКГ 12х2х0,6 | 18,4 | 342,3 | |||
| КАСГЭфЭфВКГ 16х2х0,6 | 20,7 | 435,7 | |||
| КАСГЭфЭфВКГ 1х2х0,78 | 7,4 | 74,9 | |||
| КАСГЭфЭфВКГ 2х2х0,78 | 11,1 | 137,1 | |||
| КАСГЭфЭфВКГ 4х2х0,78 | 12,7 | 219,1 | |||
| КАСГЭфЭфВКГ 6х2х0,78 | 15,0 | 292,3 | |||
| КАСГЭфЭфВКГ 8х2х0,78 | 16,4 | 337,1 | |||
| КАСГЭфЭфВКГ 12х2х0,78 | 20,2 | 479,6 | |||
| КАСГЭфЭфВКГ 16х2х0,78 | 22,6 | 602,2 | |||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КАСГЭфЭфВКГ 4×2×0,78 ТУ16.К99-032-2007"
