Кабели одиночной прокладки бронированные

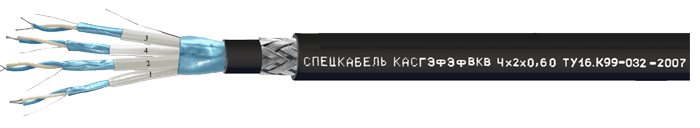

КАСГЭфЭфВКВ
Производитель —
Оценка (средняя 5)
Область использования Конструкция Кабели симметричные парной скрутки предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КАСГЭфЭфВКВ
Область использования | Конструкция |
| Кабели симметричные парной скрутки предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS) в условиях повышенного уровня электромагнитных помех. Соответствует требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.2, ПРГО 1) по нераспространению горения при одиночной прокладке и имеют соответствующий сертификат пожарной безопасности. Сертифицированы в системе ГОСТ Р. Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – О1.8.2.3.4. Эксплуатируется внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Допускается прокладка в грунтах I-III категорий. Защищен от грызунов. | Пары с многопроволочными медными лужеными жилами диаметром 0,60 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из ПВХ пластиката. Броня в виде оплетки из оцинкованных стальных круглых проволок диаметром 0,3 мм. Вся конструкция заключена в защитный шланг из ПВХ пластиката черного цвета. |
Электрические параметры | Диаметр жил | |
|---|---|---|
| 0,60 мм | 0,78 мм | |
| Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20 °C, не более, Ом/100м | 20,0 | 11,8 |
| Волновое сопротивление на частоте 1 МГц, Ом | 70±7 | 60±6 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 5000 | |
| Электрическая ёмкость между жилами, не более, пФ / м | 102 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Маркоразмер | Наружный размер, Dн, не более, мм | Мин. радиус изгиба, мм | Расчетная масса 1 км, кг | Диапазон рабочих температур, °С | Срок службы, не менее лет |
| КАСГЭфЭфВКВ 1х2х0,6 | 10,8 | 15 Х Dн допускается 10 Х Dн
| 131,7 | монтаж: – 10 ÷ 50 эксплуат.: | 20 |
| КАСГЭфЭфВКВ 2х2х0,6 | 14,2 | 209,1 | |||
| КАСГЭфЭфВКВ 4х2х0,6 | 15,6 | 270,4 | |||
| КАСГЭфЭфВКВ 6х2х0,6 | 17,7 | 342,8 | |||
| КАСГЭфЭфВКВ 8х2х0,6 | 18,9 | 381,2 | |||
| КАСГЭфЭфВКВ 12х2х0,6 | 22,4 | 518,2 | |||
| КАСГЭфЭфВКВ 16х2х0,6 | 24,7 | 631,2 | |||
| КАСГЭфЭфВКВ 1х2х0,78 | 11,4 | 155,5 | |||
| КАСГЭфЭфВКВ 2х2х0,78 | 15,1 | 250,7 | |||
| КАСГЭфЭфВКВ 4х2х0,78 | 16,7 | 345,5 | |||
| КАСГЭфЭфВКВ 6х2х0,78 | 19,0 | 438,4 | |||
| КАСГЭфЭфВКВ 8х2х0,78 | 20,4 | 495,6 | |||
| КАСГЭфЭфВКВ 12х2х0,78 | 24,2 | 671,0 | |||
| КАСГЭфЭфВКВ 16х2х0,78 | 26,6 | 814,4 | |||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КАСГЭфЭфВКВ 4×2×0,60 ТУ16.К99-032-2007"
