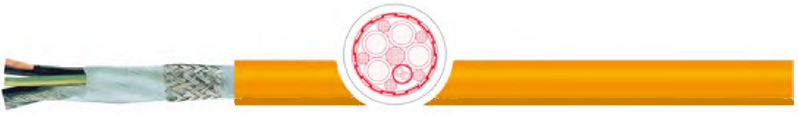

KAWEFLEX® 5251 SK-C-PUR cUL SERVO 0,6/1 kV, для особо тяжелых условий, 4 силовых провода + 1 эранированная пара, согласно стандарта SIEMENS 6FX8008 -1BАxx

Производитель — TKD

Оценка (средняя 5)

Применение Сверхгибкий экранированный кабель используется в качестве силового кабеля, с проводами управления, для периодического движения между преобразователем и серводвигателем, с переодическим движением в кабельных буксируемых...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — KAWEFLEX® 5251 SK-C-PUR cUL SERVO 0,6/1 kV, для особо тяжелых условий, 4 силовых провода + 1 эранированная пара, согласно стандарта SIEMENS 6FX8008 -1BАxx

Применение

Сверхгибкий экранированный кабель используется в качестве силового кабеля, с проводами управления, для периодического движения между преобразователем и серводвигателем, с переодическим движением в кабельных буксируемых цепях, в установке передачи данных, в робототехнике и транспортных системах, где необходимо соблюдение электромагнитной совместимости (ЭМС). Применяется при условиях особо тяжелых электрических и механических нагрузок.

Особенности

Согласно стандартам DESINA и согл. норм UL/CSA.
Трудновоспламеняющийся, безгалогеносодержащий, свободный от адгезии (прилипания) и стойкий к истиранию.
Устойчив к жирам, охлаждающей жидкости и смазывающему материалу.
Устойчив к маслам согл. VDE 0472. часть 803 вид испытаний B.
Отсутствие кремнийорганической резины (при производстве).
Отсутствие фреона (FCKW) согл. DIN 472815/IEC 60754-1.
Компактный и легкий.
Согласно UL до 600 V разрешена параллельная прокладка с кабелем с номинальным напряжением до 600 V.

Примечание

Соответствует директиве RoHS.
Длительный срок эксплуатации, оптимальное соотношение цены и качества.
Возможна поставка кабеля определенного цвета и размеров по запросу.

Конструкция и технические характеристики
проводник	медный многопроволочный
структура	согл. DIN VDE 0295 кл. 6 соотв. IEC 60228 кл.6
изоляция	PELON®
маркировка жил	силовые провода: черные с маркировкой WWW, VV, U, 1 x зелено-желтая; провода управления: черные с маркировкой BR1, BR2.
экран	провода управления — экран из луженой медной проволоки, затухание экрана > 55 dB.
общий экран	медная луженая оплетка, плотность покрытия ок.85%.
внешняя оболочка	PUR
цвет оболочки	оранжевый, RAL 2003
маркировка	да
номинальное напряжение	силовые провода: Uo/U 600/1.000 V согл. cUL; 600/1.000 V согл. DIN VDE; провода управления: 1.000 V согл. cULm, 250 V согл. DIN VDE.
испытательное напряжение	силовые провода: жила/жила, жила/экран: 4.000V; провода управления: жила/жила и жила/экран: 2.000 V
сопротивление провода	при +20 °C согл. DIN VDE 0295 кл. 6, соотв. IEC 60228 кл. 6
сопротивление изоляции	при +20 °C > 20 MQ x km
наименьший радиус изгиба неподвижно	6 x диаметр кабеля

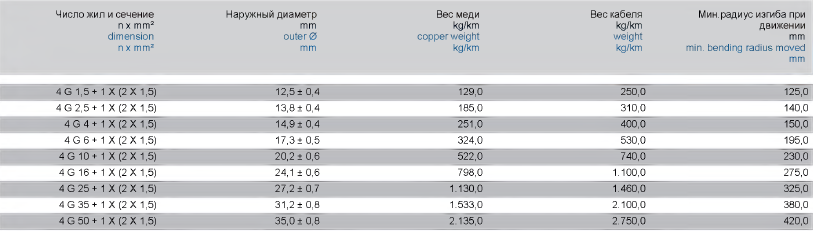

наименьший радиус изгиба подвижно	см. таблицу технических указаний
температура стационарно	-50 °C / +80 °C
температура подвижно	-30 °C / +80 °C
свойства изоляции	согл. VDE 0482-332-2-1 соотв. DIN EN 60332-2-1, трудновоспламеняющаяся
стандарт	DIN VDE 0207, 0250, 0293, 0295, 0472 , 0812, IEC
нормы	UL /CSA
