KAWEFLEX® 5285 SK-C-PUR cUL SERVO 0,6/1 kV, с малой ёмкостью, для особо тяжелых условий, 4 силовых провода + 2 экранированные пары

Производитель — TKD

Оценка (средняя 4)

Применение Экранированный кабель с малой ёмкостью используется в качестве силового кабеля с проводами управления, для периодического движения между преобразователем и серводвигателем, с переодическим движением в кабельных...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — KAWEFLEX® 5285 SK-C-PUR cUL SERVO 0,6/1 kV, с малой ёмкостью, для особо тяжелых условий, 4 силовых провода + 2 экранированные пары

Применение

Экранированный кабель с малой ёмкостью используется в качестве силового кабеля с проводами управления, для периодического движения между преобразователем и серводвигателем, с переодическим движением в кабельных буксируемых цепях, в установке передачи данных, в робототехнике и транспортных системах, где необходимо соблюдение электромагнитной совместимости (EMV). Применяется при условиях особо тяжелых электрических и механических нагрузок.

Особенности

Согласно стандартам DESINA и согл. норм UL/CSA.
Внешняя оболочка кабеля трудновоспламеняющаяся и безгалогеносодержащая, свободная от адгезии (прилипания).
Очень устойчив к воздействию жиров, охлаждающей жидкости и смазывающему материалу (см. таблицу технических указаний)
Устойчив к маслам.
Компактный и легкий.
Согласно UL до 600 V разрешена параллельная прокладка кабеля с другим кабелем с номинальным напряжением до 600 V.

Примечание

Соответствует директиве RoHS.
Длительный срок эксплуатации, оптимальное соотношение цены и качества.
Возможна поставка кабеля определенного цвета и размеров по запросу.

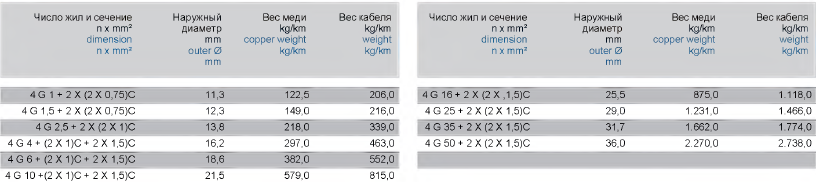

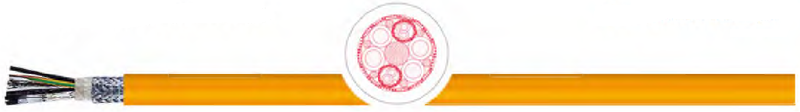

Конструкция и технические характеристики
проводник	медный многопроволочный
структура	согл. DIN VDE 0295 кл. 6 соотв. IEC 60228 кл.6
изоляция	Полиолефин
маркировка жил	силовые провода: черные с нумерацией 1, 2, 3, и зелено-желтая; провода управления: черные с нумерацией 5, 6 и 7, 8
экран	провода управл.: экран из луженой медной проволоки, с подложн.провод,затухание экрана >55dB.
общий экран	медная луженая оплетка, плотность покрытия ок.85%
внешняя оболочка	PUR
цвет оболочки	оранжевый, RAL 2003
маркировка	да
номинальное напряжение	силовые провода: Uo/U 600/1.000 V; провода управления: 350 V.
испытательное напряжение	жила/жила: 4.000 V; жила/экран: 1.500 V; экран/экран: 500 V.
сопротивление провода	при +20°C по DIN VDE 0295 кл.6, IEC 60228 кл.6.
сопротивление изоляции	при +20 °C > 20 MQ x km
длительные допустимые токовые нагрузки	согласно DIN VDE 0100
емкость	показатели ёмкости по запросу.
наименьший радиус изгиба неподвижно	5 x диаметр кабеля
наименьший радиус изгиба подвижно	7,5 x диаметр кабеля
температура стационарно	-50 °C / +80 °C
температура подвижно	-30 °C / +80 °C
свойства изоляции	согл. VDE 0482-332-2-1 соотв^^ EN 60332-2-1, трудновоспламеняющаяся
стандарт	DIN VDE 0207, 0250, 0293, 0295, 0472, 0812, IEC
нормы	UL /CSA
