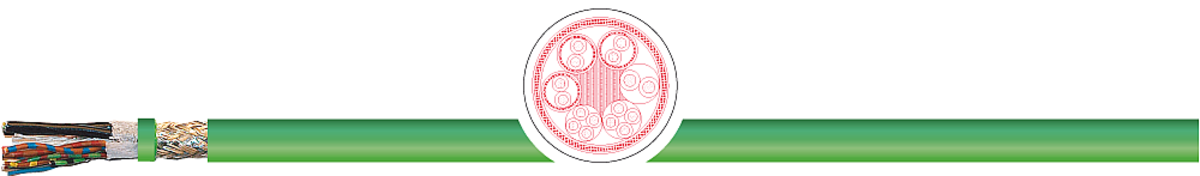

KAWEFLEX® 5488 SK-C-PUR UL/CSA с малой ёмкостью И3MЕРИТЕЛЬНЫЙ и СИСТЕMНЫЙ кабель
Производитель —
Оценка (средняя 0)
Применение
Экранированный кабель с малой ёмкостью обратной связи, как кабель для подключения энкодера, преобразователя, датчиков скорости, как сигнальный, системный кабель для ЭМС-совместимости в станкостроении, машиностроении а также в области...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX® 5488 SK-C-PUR UL/CSA с малой ёмкостью И3MЕРИТЕЛЬНЫЙ и СИСТЕMНЫЙ кабель
Применение
Экранированный кабель с малой ёмкостью обратной связи, как кабель для подключения энкодера, преобразователя, датчиков скорости, как сигнальный, системный кабель для ЭМС-совместимости в станкостроении, машиностроении а также в области контроля и автоматизации для высоких электрических и механических требований в буксируемых цепях, движущихся приводных системах и в области робототехники.
Особенности
- Соответствует DESINA (оболочка зеленого цвета в соотв RAL 6018)
- Uмеет одобрение cURus 300 В, 80 °C
- Безгалогенный, не распростран.горение в соотв.IEC 60332-1-2, FT1, VW-1
- Устойчив к жирам, охлаждающей жидкости и смазывающему материалу
- Маслостойкий согл. DIN EN 60811-404 (VDE 0473-811-404)
- Стойкий к ультрафиолетовому излучению.
- Низкая адгезия, отсутствие силикона, более легкий и миниатюрный.
Характеристики кабеля KAWEFLEX® 5488 SK-C-PUR UL/CSA с малой ёмкостью
| Оболочка наружная | PUR |
| Изоляция | PELON®2 |
| Маркировка жил | в соответствии со спецификацией (по запросу) |
| КОличество изгибов | > 5 млн. - 10 Млн. |
| Минимальный радиус изгиба (подвижный) | 7,5 x d < 10м TL | 10 x d ≥ 10 м TL |
| Минимальный радиус изгиба (стационарный) | 4 x d |
| Номинальное напряжение | 300В не для высокого напряжения |
| Испытательное напряжение | 500 В |
| Длина пути | макс. 50 м |
| Безгалогенность | да |
| Оболочка элемента | TPE - черный (если он указан 12Y) |
| Общая скрутка | элементы скручены вместе. |
| Общий экран | медная луженая оплетка, плотность покрытия ок 85% |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | - 40 °C / +80 °C |
| Рабочая температура (стационарный) | - 50 °C / +80 °C |
| Свойства изоляции | не распространяет горение IEC 60332-1-2, FT1, VW-1 |
| Скорость | перемещения макс. 5 м/с |
| Сопротивление изоляции | мин. 20 MΩ x км |
| Сопротивление проводника | согл. DIN VDE 0295 кл 6 соотв. IEC 60228 кл. 6 |
| Способ скрутки | жилы скручены в пары или послойно. |
| Стандарт | UL/CSA: cURus 300В, 80°C |
| Структура проводника | согл DIN VDE 0295 кл. 6 соотв IEC 60228 кл. 6 |
| Ускорение | макс. 50 м/с² |
| Цвет оболочки | зеленый- RAL 6018 (DESINA), оранжевый - RAL 2003 или черный -RAL9005 |
| Экран | типы: D: спираль (обмотка) медн луженой проволокой; C: медная луженая оплетка плотностью 85% |
Примечание
- Соответствует директиве RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC)
- Oптимальное соотношение цены и качества
- Продолжительный срок службы
- 2ух парные конструкции имеют звездную скрутку.
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1505200 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SIEMENS MC800 PLUS | 7,8 | (8X2X0,18)C | 54 | 85 |
| 1505201 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SIEMENS MC800 PLUS | 8,9 | (4X2X0,34+4X0,5)C | 77 | 129 |
| 1505202 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SIEMENS MC800 PLUS | 9 | (3X(2X0,14)D12Y+2X(0,5)D12Y)C | 69 | 120 |
| 1505203 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SIEMENS MC800 PLUS | 8,9 | (3X(2X0,14)D12Y+4X0,14+2X0,5)C | 66 | 120 |
| 1505204 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SIEMENS MC800 PLUS | 9,6 | (3X(2X0,14)D12Y+4X0,14+4X0,25+2X0,5)C | 86 | 135 |
| 1505205 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SIEMENS MC800 PLUS | 6,4 | (4X2X0,18)C | 35 | 61 |
| 1505206 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SIEMENS MC800 PLUS | 5 | (2X2X0,18)C | 24 | 39 |
| 1505207 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SIEMENS MC800 PLUS | 6,9 | (12X0,22)C | 49 | 77 |
| 1505211 | KAWEFLEX 5488 SK-C-PUR UL/CSA | ORANGE, N. BOSCH REXROTH | 8,5 | (4X2X0,25+2X0,5)C | 52 | 105 |
| 1505212 | KAWEFLEX 5488 SK-C-PUR UL/CSA | ORANGE, N. BOSCH REXROTH | 8,8 | (4X2X0,25+2X1)C | 66 | 119 |
| 1505213 | KAWEFLEX 5488 SK-C-PUR UL/CSA | ORANGE, N. BOSCH REXROTH | 8,8 | (9X0,5)C | 69 | 127 |
| 1505214 | KAWEFLEX 5488 SK-C-PUR UL/CSA | ORANGE, N. BOSCH REXROTH | 9,5 | (4X1+4X2X0,14+(4X0,14)D)C | 90 | 145 |
| 1505215 | KAWEFLEX 5488 SK-C-PUR UL/CSA | ORANGE, N. BOSCH REXROTH | 9 | (3X(2X0,25)D+3X0,25+2X1)C | 95 | 151 |
| 1505216 | KAWEFLEX 5488 SK-C-PUR UL/CSA | ORANGE, N. BOSCH REXROTH | 7,2 | (2X2X0,25+2X0,5)C | 52 | 151 |
| 1505217 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. LENZE | 9,9 | 3X(2X0,14)C+(2X0,5)C | 54 | 124 |
| 1505218 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. LENZE | 11 | 4X(2X0,14)C+2X(1)C | 73 | 168 |
| 1505219 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. LENZE | 9,2 | 3X(2X0,14)C+(3X0,14)C | 43 | 120 |
| 1505220 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. B & R | 6,5 | (3X2XAWG24)C | 31 | 57 |
| 1505221 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. B & R | 7,8 | (5X2X0,14+2X0,5)C | 48 | 79 |
| 1505222 | KAWEFLEX 5488 SK-C-PUR UL/CSA | SCHWARZ, N. HEIDENHAIN | 8,4 | (3X(2X0,14)D12Y+2X(0,5)D12Y)C | 75 | 103 |
| 1505223 | KAWEFLEX 5488 SK-C-PUR UL/CSA | SCHWARZ, N. HEIDENHAIN | 8,5 | (4X2X0,14+4X0,5)C | 52 | 103 |
| 1505224 | KAWEFLEX 5488 SK-C-PUR UL/CSA | SCHWARZ, N. HEIDENHAIN | 9,1 | (3X(2X0,14)D12Y+2X(1,0)D12Y)C | 81 | 132 |
| 1505225 | KAWEFLEX 5488 SK-C-PUR UL/CSA | SCHWARZ, N. HEIDENHAIN | 9 | (4X2X0,14+(4X0,14)D+4X0,5)C | 81 | 123 |
| 1505226 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SEW | 7,6 | (5X2X0,25)C | 47 | 82 |
| 1505227 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. SEW | 7,9 | (6X2X0,25)C | 52 | 108 |
| 1505228 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. DIVERSE | 7,2 | (3X(2X0,25)D)C | 58 | 80 |
| 1505229 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. DIVERSE | 10,2 | (4X(2X0,25)C+2X0,5)C | 116 | 162 |
| 1505230 | KAWEFLEX 5488 SK-C-PUR UL/CSA | GR?N, N. DIVERSE | 10,5 | (4X(2X0,25)C+2X1)C | 133 | 185 |
| 1505248 | KAWEFLEX 5488 SK-C-PUR UL/CSA | SCHWARZ, N. DIVERSE | 6,1 | (4X2X0,14+4X0,25)C | 41 | 70 |
| 1505249 | KAWEFLEX 5488 SK-C-PUR UL/CSA | SCHWARZ, N. HEIDENHAIN | 7,2 | (10X0,14+2X0,5)C | 43 | 79 |
