Контрольные для буксируемых цепей согласно американских норм UL/CSA

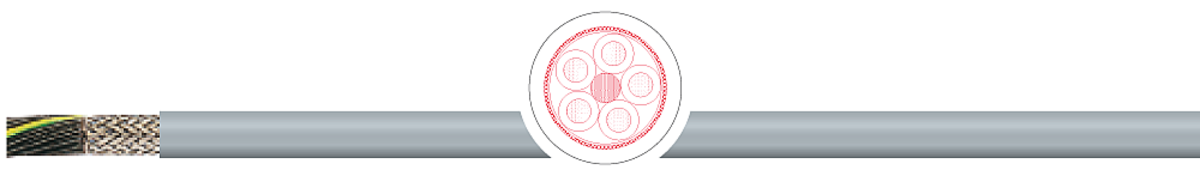

KAWEFLEX® 6200 ECO SK-C-PVC UL/CSA
Производитель —
Оценка (средняя 0)
Применение
В качестве гибкого экранированного соединительного и контрольного кабеля для обеспечения ЭМС совместимости при высоких электрических и легких, средних механических требований в буксируемых цепях и в подвижных механизмах, в машиностроении...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX® 6200 ECO SK-C-PVC UL/CSA
Применение
В качестве гибкого экранированного соединительного и контрольного кабеля для обеспечения ЭМС совместимости при высоких электрических и легких, средних механических требований в буксируемых цепях и в подвижных механизмах, в машиностроении и при строительстве промышленных сооружений.
Особенности
- Cогл. норм UL/CSA.
- Низкая адгезия и не содержит силикона.
- Не распространяет горение в соотв. IEC 60332-1-2, FT1, VW-1
- Маслостойкий в соотв. DIN EN 60811-2-1 (только мин. масла)
- Устойчив к воздействию жиров, охлаждающей жидкости и к смазочных материалов.
- Для электромагнитной совместимости (ЭМС)
- Согласно UL/CSA до 600 В разрешена параллельная прокладка с кабелем с номинальным напряжением до 600 В.
Характеристики кабеля KAWEFLEX® 6200 ECO SK-C-PVC UL/CSA
| Оболочка наружная | ПВХ |
| Изоляция | ПВХ |
| Маркировка жил | в соответствии с DIN VDE 0293 черные жилы с белыми цифрами, 1 x зелено-желтая |
| КОличество изгибов | > 1 Mлн. - 2 Mлн. |
| Минимальный радиус изгиба (подвижный) | 10 x d < 3м TL | 12,5 x d ≥ 3 м TL |
| Минимальный радиус изгиба (стационарный) | 4 x d |
| Номинальное напряжение | согл. IEC: 300/500B; согл. UL: 600 B. |
| Испытательное напряжение | жила/жила: 4 кВ; жила/экран: 2 кВ |
| Длина пути | макс. 10 м (TL) |
| Допустимые токовые нагрузки | в соотв. DIN VDE |
| Другие электрические характеристики | |
| Нормы | UL/CSA - cURus 600В, 90°C |
| Общая скрутка | послойный повив жил |
| Общий экран | медная луженая оплетка, плотность прибл. 85% |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -5 °C / +90 °C |
| Рабочая температура (стационарный) | -40 °C / +90 °C |
| Свойства изоляции | IEC 60332-1-2, FT1, VW-1 |
| Скорость | перемещения: макс. 3 м/с |
| Сопротивление изоляции | при +20 °C ≥ 20 MОм x км |
| Сопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| Структура проводника | в соотв. с DIN VDE 0295 класс 5 и IEC 60228 кл. 5 |
| Ускорение | макс. 10 м/с² |
| Цвет оболочки | серый, RAL 7001 |
Примечание
- Соответствует RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC)
- Возможна поставка кабеля определенного цвета и размера по запросу
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1504718 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | OZ, GRAU RAL 7001 | 5,8 | 2X0,5 | 26 | 76 |
| 1504719 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 6,2 | 3G0,5 | 31 | 87 |
| 1504720 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 6,6 | 4G0,5 | 41 | 110 |
| 1504721 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7,2 | 5G0,5 | 46 | 127 |
| 1504724 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 12,2 | 18G0,5 | 130 | 340 |
| 1504725 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 14,4 | 25G0,5 | 187 | 447 |
| 1504726 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | OZ, GRAU RAL 7001 | 6,2 | 2X0,75 (AWG19) | 31 | 86 |
| 1504727 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 6,6 | 3G0,75 (AWG19) | 43 | 105 |
| 1504728 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7,1 | 4G0,75 (AWG19) | 51 | 130 |
| 1504729 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 8 | 5G0,75 (AWG19) | 63 | 157 |
| 1504730 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 9,5 | 7G0,75 (AWG19) | 83 | 207 |
| 1504731 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 11,1 | 12G0,75 (AWG19) | 125 | 274 |
| 1504732 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 13,4 | 18G0,75 (AWG19) | 179 | 430 |
| 1504733 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 15,8 | 25G0,75 (AWG19) | 257 | 554 |
| 1504734 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | OZ, GRAU RAL 7001 | 6,5 | 2X1 (AWG18) | 41 | 101 |
| 1504735 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7 | 3G1 (AWG18) | 51 | 122 |
| 1504736 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7,6 | 4G1 (AWG18) | 60 | 157 |
| 1504737 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 8,4 | 5G1 (AWG18) | 75 | 179 |
| 1504738 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 10,1 | 7G1 (AWG18) | 100 | 243 |
| 1504739 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 12 | 12G1 (AWG18) | 159 | 342 |
| 1504740 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 14,4 | 18G1 (AWG18) | 240 | 498 |
| 1504741 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 17 | 25G1 (AWG18) | 317 | 670 |
| 1504742 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | OZ, GRAU RAL 7001 | 7,1 | 2X1,5 (AWG16) | 51 | 120 |
| 1504743 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7,8 | 3G1,5 (AWG16) | 70 | 152 |
| 1504744 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 8,4 | 4G1,5 (AWG16) | 85 | 184 |
| 1504745 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 9,5 | 5G1,5 (AWG16) | 105 | 223 |
| 1504746 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 11,3 | 7G1,5 (AWG16) | 139 | 298 |
| 1504747 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 13,4 | 12G1,5 (AWG16) | 222 | 421 |
| 1504748 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 16,3 | 18G1,5 (AWG16) | 336 | 637 |
| 1504749 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 19,3 | 25G1,5 (AWG16) | 456 | 864 |
| 1504750 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 9,4 | 3G2,5 (AWG14) | 105 | 222 |
| 1504751 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 10,1 | 4G2,5 (AWG14) | 129 | 271 |
| 1504752 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 11,4 | 5G2,5 (AWG14) | 158 | 347 |
| 1504753 | KAWEFLEX 6200 ECO SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 14 | 7G2,5 (AWG14) | 217 | 478 |
