Контрольные для буксируемых цепей согласно американских норм UL/CSA

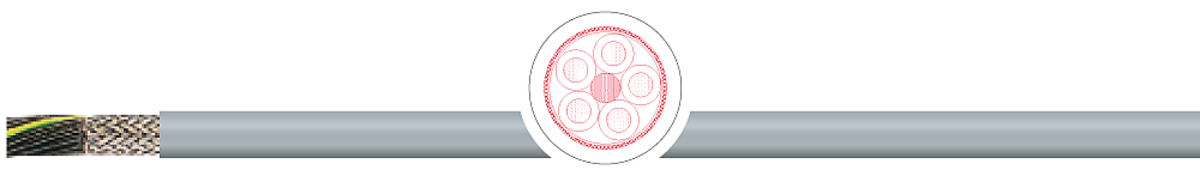

KAWEFLEX® 6210 SK-C-PVC UL/CSA
Производитель —
Оценка (средняя 0)
Применение
В качестве особо гибкого экранированного соединительного и контрольного кабеля для обеспечения ЭМС совместимости при высоких электрических и нормальных механических требованиях в буксируемых цепях и в подвижных системах привода,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX® 6210 SK-C-PVC UL/CSA
Применение
В качестве особо гибкого экранированного соединительного и контрольного кабеля для обеспечения ЭМС совместимости при высоких электрических и нормальных механических требованиях в буксируемых цепях и в подвижных системах привода, в машиностроении и при строительстве промышленых сооружений.
Особенности
- Согл. норм UL/CSA.
- Имеет низкий уровень адгезии, не содержит силикона
- Не распространяет горение в соотв. IEC 60332-1-2, FT1, VW-1
- Маслостойкий в соотв. DIN EN 60811-2-1 (только мин. масла)
- Устойчив к воздействию жиров, охлаждающей жидкости и смазочных материалов.
- Рекомендован для электромагнитной совместимости (ЭМС)
- Согласно UL/CSA до 600 В разрешена параллельная прокладка с кабелем с номинальным напряжением до 600 В
Характеристики кабеля KAWEFLEX® 6210 SK-C-PVC UL/CSA
| Оболочка наружная | ПВХ |
| Изоляция | ПВХ |
| Маркировка жил | в соответствии с DIN VDE 0293 черные жилы с белыми цифрами, 1 x зелено-желтая. |
| КОличество изгибов | > 3 Mлн. - 5 Mлн. |
| Минимальный радиус изгиба (подвижный) | 7,5 х d < 10м TL | 10 х d ≥ 10 м TL |
| Минимальный радиус изгиба (стационарный) | 4 х d |
| Номинальное напряжение | согл. IEC: 300/500B; согл. UL: 600 B. |
| Испытательное напряжение | жила/жила: 4 кВ, жила/экран: 2 кВ |
| Длина пути | макс. 25 м (TL) |
| Допустимые токовые нагрузки | соотв. DIN VDE |
| Другие электрические характеристики | |
| Нормы | UL/CSA - cURus 600В, 90°C |
| Общая скрутка | послойный повив жил. |
| Общий экран | медная луженая оплетка, плотность прибл. 85% |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -5 °C / +90 °C |
| Рабочая температура (стационарный) | -40 °C / +90 °C |
| Свойства изоляции | не распространяет горение согл. IEC 60332-1-2, FT1, VW-1 |
| Скорость | перемещения: макс. 5 м/с, при скольжении: 2,5 м./c |
| Сопротивление изоляции | при +20 °C ≥ 20 MOм x км |
| Сопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 6, соотв. IEC 60228 кл. 6 |
| Структура проводника | согл. DIN VDE 0295 кл. 6 ч.4, согл. IEC 60228 кл. 6 ч.4 |
| Ускорение | макс. 10 м/с² |
| Цвет оболочки | серый, RAL 7001 |
Примечание
- Соответствует RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC)
- Возможна поставка кабеля определенного цвета и размера по запросу
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1504763 | KAWEFLEX 6210 SK-C-PVC UL/CSA | OZ, GRAU RAL 7001 | 5,8 | 2X0,5 | 27 | 56 |
| 1504764 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 6,2 | 3G0,5 | 32 | 73 |
| 1504765 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 6,6 | 4G0,5 | 42 | 83 |
| 1504766 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7,2 | 5G0,5 | 47 | 93 |
| 1504767 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 8,6 | 7G0,5 | 62 | 129 |
| 1504768 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 10,1 | 12G0,5 | 92 | 193 |
| 1504769 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 12 | 18G0,5 | 132 | 275 |
| 1504770 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 14,4 | 25G0,5 | 191 | 358 |
| 1504771 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 16,2 | 36G0,5 | 224 | 449 |
| 1504772 | KAWEFLEX 6210 SK-C-PVC UL/CSA | OZ, GRAU RAL 7001 | 6,3 | 2X0,75 (AWG19) | 32 | 73 |
| 1504773 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 6,7 | 3G0,75 (AWG19) | 45 | 83 |
| 1504774 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7,2 | 4G0,75 (AWG19) | 52 | 96 |
| 1504775 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 8,1 | 5G0,75 (AWG19) | 65 | 122 |
| 1504776 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 9,7 | 7G0,75 (AWG19) | 85 | 177 |
| 1504777 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 11,3 | 12G0,75 (AWG19) | 126 | 234 |
| 1504778 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 13,9 | 18G0,75 (AWG19) | 181 | 336 |
| 1504779 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 16,2 | 25G0,75 (AWG19) | 261 | 441 |
| 1504780 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 18,4 | 36G0,75 (AWG19) | 315 | 592 |
| 1504781 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 20 | 42G0,75 (AWG19) | 362 | 691 |
| 1504782 | KAWEFLEX 6210 SK-C-PVC UL/CSA | OZ, GRAU RAL 7001 | 6,5 | 2X1 (AWG18) | 42 | 80 |
| 1504783 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7 | 3G1 (AWG18) | 52 | 93 |
| 1504784 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7,4 | 4G1 (AWG18) | 62 | 122 |
| 1504785 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 8,4 | 5G1 (AWG18) | 77 | 139 |
| 1504786 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 10,1 | 7G1 (AWG18) | 101 | 206 |
| 1504787 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 11,8 | 12G1 (AWG18) | 161 | 291 |
| 1504788 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 14,4 | 18G1 (AWG18) | 244 | 414 |
| 1504789 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 17 | 25G1 (AWG18) | 321 | 542 |
| 1504790 | KAWEFLEX 6210 SK-C-PVC UL/CSA | OZ, GRAU RAL 7001 | 7,1 | 2X1,5 (AWG16) | 52 | 92 |
| 1504791 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 7,6 | 3G1,5 (AWG16) | 72 | 123 |
| 1504792 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 8,4 | 4G1,5 (AWG16) | 87 | 144 |
| 1504793 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 9,5 | 5G1,5 (AWG16) | 107 | 193 |
| 1504794 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 11,3 | 7G1,5 (AWG16) | 141 | 247 |
| 1504795 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 13,2 | 12G1,5 (AWG16) | 224 | 355 |
| 1504796 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 16,1 | 18G1,5 (AWG16) | 340 | 534 |
| 1504797 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 19,1 | 25G1,5 (AWG16) | 461 | 699 |
| 1504798 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 21,7 | 36G1,5 (AWG16) | 588 | 941 |
| 1504799 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 23,6 | 42G1,5 (AWG16) | 679 | 1 099,00 |
| 1504800 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 9,2 | 3G2,5 (AWG14) | 106 | 169 |
| 1504801 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 10,1 | 4G2,5 (AWG14) | 131 | 231 |
| 1504802 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 11,4 | 5G2,5 (AWG14) | 160 | 287 |
| 1504803 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 14 | 7G2,5 (AWG14) | 219 | 386 |
| 1504804 | KAWEFLEX 6210 SK-C-PVC UL/CSA | JZ, GRAU RAL 7001 | 16,4 | 12G2,5 (AWG14) | 339 | 479 |
