Контрольные для буксируемых цепей согласно американских норм UL/CSA

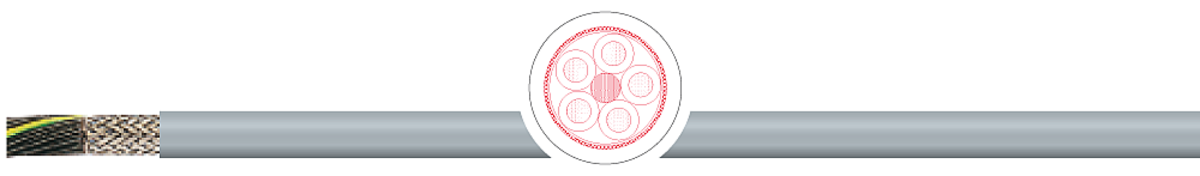

KAWEFLEX® 6230 SK-C-PUR UL/CSA, малой емкости
Производитель —
Оценка (средняя 0)
Применение
В качестве особо гибкого экранированного соединительного и контрольного кабеля для обеспечения электромагнитной совместимости (ЭМС) при высоких электрических и механических требований в буксируемых цепях и в подвижных системах...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX® 6230 SK-C-PUR UL/CSA, малой емкости
Применение
В качестве особо гибкого экранированного соединительного и контрольного кабеля для обеспечения электромагнитной совместимости (ЭМС) при высоких электрических и механических требований в буксируемых цепях и в подвижных системах привода, в машиностроении и при строительстве промышленных сооружений.
Особенности
- Соответствует DESINA и согл. норм UL/CSA.
- Имеет низкий уровень адгезии, не содержит силикона.
- Устойчивость к УФ излучению.
- Не распространяет горение в соотв. IEC 60332-1-2, FT1, безгалогенный
- Маслостойкий в соотв. DIN EN 60811-2-1.
- Устойчив к воздействию жиров, охлаждающей жидкости и к смазочным материалам
- Рекомендован для электромагнитной совместимости (ЭМС)
- Согласно UL/CSA до 1000 В разрешена параллельная прокладка с кабелем с номинальным напряжением до 1000 В
Характеристики кабеля KAWEFLEX® 6230 SK-C-PUR UL/CSA, малой емкости
| Оболочка наружная | PUR |
| Изоляция | PELON®2 |
| Маркировка жил | в соответствии с DIN VDE 0293 черные жилы с белыми цифрами, 1 x зелено-желтая |
| КОличество изгибов | > 5 Mлн. - 10 Mлн |
| Минимальный радиус изгиба (подвижный) | 7,5 x d < 10м TL | 10 x d ≥ 10 м TL |
| Минимальный радиус изгиба (стационарный) | 4 x d |
| Номинальное напряжение | согл. IEC: 600/1000 В; согл. UL: 1000 В |
| Испытательное напряжение | жила/жила: 4 кВ, жила/экран: 2 кВ |
| Длина пути | макс. 50 м (TL) |
| Безгалогенность | без галогенов согл.IEC 60754-1 |
| Допустимые токовые нагрузки | в соотв. DIN VDE |
| Другие электрические характеристики | |
| Нормы | UL/CSA - cURus 1.000В, 80°C |
| Общая скрутка | послойный повив жил. |
| Общий экран | медная луженая оплетка, плотность прибл. 85% |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -40 °C / +80 °C |
| Рабочая температура (стационарный) | -50 °C / +80 °C |
| Свойства изоляции | не распространяет горение в соотв. с IEC 60332-1-2, FT1 |
| Скорость | перемещения: макс. 10 м/с, при скольжении: макс. 5 м/с |
| Сопротивление изоляции | при +20 °C ≥ 20 MОм x км |
| Сопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 6, соотв. IEC 60228 кл. 6 |
| Структура проводника | согл. DIN VDE 0295 кл. 6 ч.4, согл. IEC 60228 кл. 6 ч.4 |
| Ускорение | макс. 20 м/с² |
| Цвет оболочки | серый, RAL 7001 |
Примечание
- Соответствует RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC)
- Возможна поставка кабеля определенного цвета и размера по запросу
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1504811 | KAWEFLEX 6230 SK-C-PUR UL/CSA | OZ, GRAU RAL 7001 | 5,7 | 2X0,5 | 27 | 45 |
| 1504812 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 6,1 | 3G0,5 | 32 | 52 |
| 1504813 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 6,5 | 4G0,5 | 43 | 65 |
| 1504814 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 7,1 | 5G0,5 | 47 | 72 |
| 1504815 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 8,5 | 7G0,5 | 62 | 99 |
| 1504817 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 11,9 | 18G0,5 | 132 | 204 |
| 1504818 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 14,1 | 25G0,5 | 191 | 286 |
| 1504820 | KAWEFLEX 6230 SK-C-PUR UL/CSA | OZ, GRAU RAL 7001 | 6,2 | 2X0,75 (AWG19) | 32 | 52 |
| 1504821 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 6,6 | 3G0,75 (AWG19) | 45 | 66 |
| 1504822 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 7,1 | 4G0,75 (AWG19) | 52 | 77 |
| 1504823 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 8 | 5G0,75 (AWG19) | 65 | 96 |
| 1504824 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 9,5 | 7G0,75 (AWG19) | 85 | 129 |
| 1504825 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 11,1 | 12G0,75 (AWG19) | 126 | 185 |
| 1504826 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 13,4 | 18G0,75 (AWG19) | 181 | 261 |
| 1504827 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 15,8 | 25G0,75 (AWG19) | 261 | 375 |
| 1504828 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 18,1 | 36G0,75 (AWG19) | 315 | 496 |
| 1504829 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 19,6 | 42G0,75 (AWG19) | 363 | 579 |
| 1504830 | KAWEFLEX 6230 SK-C-PUR UL/CSA | OZ, GRAU RAL 7001 | 6,6 | 2X1 (AWG18) | 43 | 65 |
| 1504831 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 7,1 | 3G1 (AWG18) | 52 | 75 |
| 1504832 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 7,8 | 4G1 (AWG18) | 67 | 97 |
| 1504833 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 8,6 | 5G1 (AWG18) | 77 | 111 |
| 1504834 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 10,4 | 7G1 (AWG18) | 102 | 150 |
| 1504835 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 12,2 | 12G1 (AWG18) | 161 | 229 |
| 1504836 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 14,8 | 18G1 (AWG18) | 244 | 343 |
| 1504837 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 17,3 | 25G1 (AWG18) | 331 | 462 |
| 1504838 | KAWEFLEX 6230 SK-C-PUR UL/CSA | OZ, GRAU RAL 7001 | 7,2 | 2X1,5 (AWG16) | 52 | 76 |
| 1504839 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 7,9 | 3G1,5 (AWG16) | 72 | 100 |
| 1504840 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 8,5 | 4G1,5 (AWG16) | 86 | 121 |
| 1504841 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 9,6 | 5G1,5 (AWG16) | 106 | 148 |
| 1504842 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 11,5 | 7G1,5 (AWG16) | 141 | 199 |
| 1504843 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 13,8 | 12G1,5 (AWG16) | 244 | 323 |
| 1504844 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 16,6 | 18G1,5 (AWG16) | 340 | 455 |
| 1504845 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 19,6 | 25G1,5 (AWG16) | 461 | 620 |
| 1504846 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 22,3 | 36G1,5 (AWG16) | 588 | 844 |
| 1504847 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 24,2 | 42G1,5 (AWG16) | 679 | 978 |
| 1504848 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 9,4 | 3G2,5 (AWG14) | 106 | 144 |
| 1504849 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 10,1 | 4G2,5 (AWG14) | 131 | 177 |
| 1504850 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 11,4 | 5G2,5 (AWG14) | 160 | 214 |
| 1504851 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 14 | 7G2,5 (AWG14) | 219 | 301 |
| 1504852 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 16,6 | 12G2,5 (AWG14) | 339 | 479 |
| 1504853 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 19,8 | 18G2,5 (AWG14) | 492 | 685 |
| 1504854 | KAWEFLEX 6230 SK-C-PUR UL/CSA | JZ, GRAU RAL 7001 | 23,6 | 25G2,5 (AWG14) | 674 | 981 |
