Кабели для серводвигателей 0,6 / 1 kV согласно американских норм UL/CSA

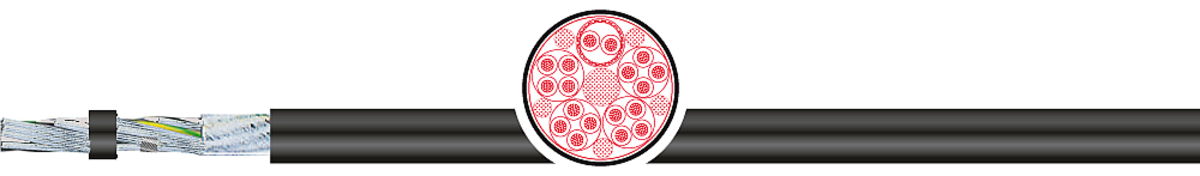

KAWEFLEX KINEMATICS® 3D - HYBRID 0,6/1 kV UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Комбинированные кабели для робототехники для сложных особо гибких подвижных соединений в промышленных применениях (напр. буксируемые цепи, роботы, погрузочно-разгрузочкая техника, конвейерные системы, станки, автоматизированные производственные...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX KINEMATICS® 3D - HYBRID 0,6/1 kV UL/CSA
Применение
Комбинированные кабели для робототехники для сложных особо гибких подвижных соединений в промышленных применениях (напр. буксируемые цепи, роботы, погрузочно-разгрузочкая техника, конвейерные системы, станки, автоматизированные производственные системы итд).
Для особо сложных и тяжелых условий применения (внутренних и наружных) с высокими механическими нагрузками, с одновременным изгибом и кручением.
Особенности
- Имеет низкий уровень адгезии
- Устойчив к гидролизу, микробам, жирам, охлаждающим жидкостям, к смазочн матер.;
- Маслостойкий в соотв. DIN EN 60811-2-1.;
- Устойчивость к УФ излучению.;
- Безгалогенный согл IEC 60754-1;
- ЭMС совместим, оптимальное экранирование (C-PUR);
- Согл. норм UL/CSA до 1000 В разрешена параллельная прокладка с кабелями идентичного напряжения.
Характеристики кабеля KAWEFLEX KINEMATICS® 3D - HYBRID 0,6/1 kV UL/CSA
| Оболочка наружная | PUR |
| Изоляция | TPE |
| Маркировка жил | ≥ 0,5 mm²: белая с черн. номерами, G: с зел/жел жилой; ≤ 0,34 mm²: цветная согл DIN 47100 |
| Контактная защита | спец. обмотка на базе PTFE, обеспечив.скольжение |
| КОличество изгибов | > 5 Mлн. | кручение: > 3 Mлн. - 180 °/м; > 5 Mлн. - 60 °/м |
| Минимальный радиус изгиба (подвижный) | 7,5 x d < 10 м TL | 10 x d ≥ 10 м TL | кручение: 10 x d |
| Минимальный радиус изгиба (стационарный) | 4 x d |
| Номинальное напряжение | IEC: 0,6/1 кВ; UL/CSA: 1.000 В |
| Длина пути | макс. 50 м (TL) |
| Допустимые токовые нагрузки | согл DIN VDE |
| Нормы | UL/CSA: cURus - 1.000В, 80°C |
| Общая скрутка | жилы и элементы скручены вместе |
| Общий экран | C-PUR:устойчивый к сложн.кручениям спиральн экран из медн лужен проволоки поверх скользящей обмотки. |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -30 °C / +80 °C, кручение: -25 °C / +80 °C |
| Рабочая температура (стационарный) | -50 °C / +80 °C |
| Свойства изоляции | не распростр горение согл IEC 60332-1-2, VW-1, FT1 |
| Скорость | перемещения: макс. 10 м/с, при скольжении:макс. 5 м/с| кручение: макс.180 °/с |
| Способ скрутки | ≤ 11жил: послойный повив ≥ 12 жил: скручены в пучки элементы или пары скручены по отдельности, каждый элемент в спец. PTFE-обмотке |
| Структура проводника | сверхтонкопроволочный согл. IEC 60228 кл. 6 ч.4 |
| Угол кручения | +/- 180 °/м |
| Ускорение | макс. 20 м/с² | кручение: макс. 60 °/с² |
| Цвет оболочки | черный, RAL 9005 |
| Экран | C-элементы: устойчивый к сложн кручениям спиральный экран из мед.луж проволок поверх спец обмотки |
Примечание
- Соответствует директиве по RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC)
- LABS-своб./без использования силикона (при производстве)
- Возможна поставка кабеля определенного диаметра, цвета и размера по запросу.
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1505347 | KAWEFLEX KINEMATICS 3D-PUR HYBRID 0,6/1 KV UL/CSA | 16 G 1 + (2 X 1) 16,0 | 16,0 +/- 0,5 | 207 | 317 | |
| 1505348 | KAWEFLEX KINEMATICS 3D-PUR HYBRID 0,6/1 KV UL/CSA | 23 G 1 + (2 X 1) 19,5 | 19,5 +/- 0,5 | 286 | 459 | |
| 1505349 | KAWEFLEX KINEMATICS 3D-C-PUR HYBRID 0,6/1 KV UL/CSA | (5 G 2,5 + (6 X 1,5) C + 4 X (2 X 0,25) C ) C | 16,7 +/- 0,5 | 320 | 450 |
