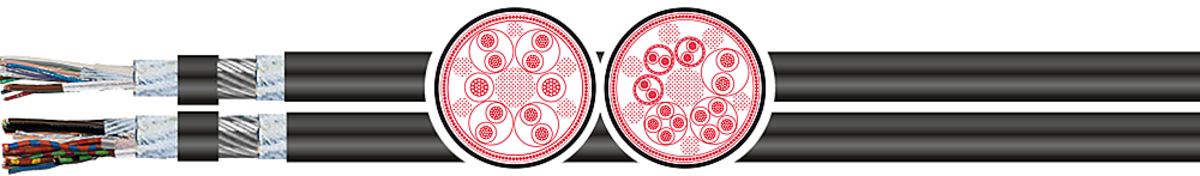

KAWEFLEX KINEMATICS® 3D - MeSys UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Контрольно-измерительные кабели для робототехники для сложных особо гибких подвижных соединений в промышленных применениях (напр. буксируемые цепи, роботы, погрузочно-разгрузочкая техника, конвейерные системы, станки, автоматизированные...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX KINEMATICS® 3D - MeSys UL/CSA
Применение
Контрольно-измерительные кабели для робототехники для сложных особо гибких подвижных соединений в промышленных применениях (напр. буксируемые цепи, роботы, погрузочно-разгрузочкая техника, конвейерные системы, станки, автоматизированные производственные системы итд).
Обратная связь -Энкодер -Преобразователь - Тахометрический датчик - Сигнал - Система
Для особо сложных и тяжелых условий применения (внутренних и наружных) с высокими механическими нагрузками, с одновременным изгибом и кручением.
Особенности
- Имеет низкий уровень адгезии
- Устойчив к гидролизу, микробам, жирам, охлаждающим жидкостям, к смазочн матер.;
- Маслостойкий в соотв. DIN EN 60811-2-1.;
- Устойчивость к УФ излучению.;
- Безгалогенный согл IEC 60754-1;
- ЭMС совместим, оптимальное экранирование (C-PUR);
- Согл. норм UL/CSA до 300 В разрешена параллельная прокладка с кабелями идентичного напряжения.
Характеристики кабеля KAWEFLEX KINEMATICS® 3D - MeSys UL/CSA
| Оболочка наружная | PUR |
| Изоляция | TPE |
| Маркировка жил | соотв с системн. спецификацией (по запросу) |
| Контактная защита | спец. обмотка на базе PTFE, обеспечив.скольжение |
| КОличество изгибов | > 5 Mлн. | кручение: > 3 Mлн. - 180 °/м; > 5 Mлн. - 60 °/м |
| Минимальный радиус изгиба (подвижный) | 7,5 x d < 10 м TL | 10 x d ≥ 10 м TL | кручение: 10 x d |
| Минимальный радиус изгиба (стационарный) | 4 x d |
| Номинальное напряжение | 300 B |
| Испытательное напряжение | мин. 2 кВ |
| Длина пути | макс. 50 м (TL) |
| Допустимые токовые нагрузки | согл DIN VDE |
| Нормы | UL/CSA: cURus - 300В, 80°C |
| Общая скрутка | элементы скручены вместе |
| Общий экран | устойчивый к экстремальным кручениям спиральный экран из мед. луж проволоки поверх спец .обмотки |
| Проводник | медный многопроволочный, 0,38 мм²: луженый |
| Рабочая температура (подвижный) | -30 °C / +80 °C, кручение: -25 °C / +80 °C |
| Рабочая температура (стационарный) | -50 °C / +80 °C |
| Свойства изоляции | не распростр горение согл IEC 60332-1-2, VW-1, FT1 |
| Скорость | перемещения: макс. 10 м/с, при скольжении:макс. 5 м/с| кручение: макс.180 °/с |
| Способ скрутки | жилы свиты в пары или послойный повив, каждый элемент в спец. скользящей PTFE-обмотке |
| Структура проводника | сверхтонкопроволочный согл. IEC 60228 кл. 6 ч.4 |
| Угол кручения | +/- 180 °/м |
| Цвет оболочки | черный (RAL 9005) или зеленый (RAL 6018) |
| Экран | C-элементы: устойчивый к кручению, спиральный экран из медн луж проволоки поверх спец. скольз.обмотки |
Примечание
- Соответствует директиве по RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC)
- LABS-своб./без использования силикона (при производстве)
- Возможна поставка кабеля определенного диаметра, цвета и размера по запросу.
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1505341 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | (3 X (2 X 0,14) C + 4 X 0,14 + 2 X 0,5) C | 10,2 | schwarz/black | 64 | 120 |
| 1505342 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | (3 X (2 X 0,14) C + 2 X (0,5) C ) C | 10,5 | schwarz/black | 68 | 118 |
| 1505343 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | (3 X (2 X 0,14) C + 4 X 0,14 + 4 X 0,25 + 2 X 0,5) C | 10,9 | schwarz/black | 79 | 154 |
| 1505344 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | (4 X 2 X 0,25 + 2 X 0,5) C | 8,2 | schwarz/black | 52 | 95 |
| 1505345 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | (4 X 2 X 0,14 + 4 X 0,5) C | 8,7 | schwarz/black | 53 | 92 |
| 1505346 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | (2 X 2 X 0,20 + 1 X 2 X 0,38) C | 7,5 | schwarz/black | 48 | 73 |
