Кабели для серводвигателей 0,6 / 1 kV согласно американских норм UL/CSA

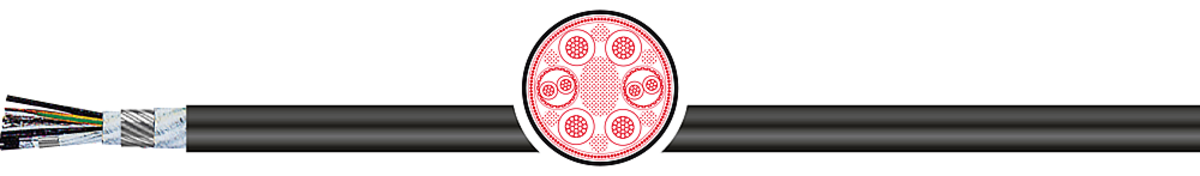

KAWEFLEX KINEMATICS® 3D - SERVO 0,6/1 kV UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Серво и моторные кабели для робототехники для сложных особо гибких подвижных соединений в промышленных примененияхпогрузочно-разгрузочкая техника, конвейерные системы, станки, автоматизированные производственные системы итд). Для...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX KINEMATICS® 3D - SERVO 0,6/1 kV UL/CSA
Применение
Серво и моторные кабели для робототехники для сложных особо гибких подвижных соединений в промышленных примененияхпогрузочно-разгрузочкая техника, конвейерные системы, станки, автоматизированные производственные системы итд).
Для особо сложных и тяжелых условий применения (внутренних и наружных) с высо- кими механическими нагрузками, с одновременным изгибом и кручением.
Особенности
- Имеет низкий уровень адгезии
- Устойчив к гидролизу, микробам, жирам, охлаждающим жидкостям, к смазочн матер.;
- Маслостойкий в соотв. DIN EN 60811-2-1.;
- Устойчивость к УФ излучению.;
- Безгалогенный согл IEC 60754-1;
- ЭMС совместим, оптимальное экранирование (C-PUR);
- Согл. норм UL/CSA до 1000 В разрешена параллельная прокладка с кабелями идентичного напряжения.
Характеристики кабеля KAWEFLEX KINEMATICS® 3D - SERVO 0,6/1 kV UL/CSA
| Оболочка наружная | PUR |
| Изоляция | TPE |
| Маркировка жил | жилы питания: черная с номерами 1,2,3 и зел/жел жила; жилы управления: черная с номерами 5, 6 |
| Контактная защита | спец. обмотка на базе PTFE, обеспечив.скольжение |
| КОличество изгибов | > 5 Mлн. | кручение: > 3 Mлн. - 180 °/м; > 5 Mлн. - 60 °/м |
| Минимальный радиус изгиба (подвижный) | 7,5 x d < 10 м TL | 10 x d ≥ 10 м TL | кручение: 10 x d |
| Минимальный радиус изгиба (стационарный) | 4 x d |
| Номинальное напряжение | IEC: 0,6/1 кВ; UL/CSA: 1.000 В |
| Испытательное напряжение | мин. 2 кВ |
| Длина пути | макс. 50 м (TL) |
| Допустимые токовые нагрузки | согл DIN VDE |
| Нормы | UL/CSA: cURus - 1.000 В, 80°C |
| Общая скрутка | структура скрученности: жилы питания и пары управления свиты вместе |
| Общий экран | устойчивый к кручению спиральный экран из медной луж. проволоки поверх скользящей обмотки. |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -30 °C / +80 °C, кручение: -25 °C / +80 °C |
| Рабочая температура (стационарный) | -50 °C / +80 °C |
| Свойства изоляции | не распростр горение согл IEC 60332-1-2, VW-1, FT1 |
| Скорость | перемещения: макс. 10 м/с, при скольжении:макс. 5 м/с| кручение: макс.180 °/с |
| Способ скрутки | жилы управ. скруч в пару,поверх спец обмотка |
| Структура проводника | сверхтонкопроволочный согл. IEC 60228 кл. 6 ч.4 |
| Угол кручения | +/- 180 °/м |
| Ускорение | макс. 20 м/с² | кручение: макс. 60 °/с² |
| Цвет оболочки | черный, RAL 9005 |
| Экран | жилы упр: экранированы устойч к кручению спиральным экраном из мед луж проволоки поверх PTFEобмотки |
Примечание
- Соответствует директиве по RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC)
- LABS-своб./без использования силикона (при производстве)
- Возможна поставка кабеля определенного диаметра, цвета и размера по запросу.
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1505337 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | 4 G 2,5 + (2 X 0,5) 11,8 | 11,8 | schwarz/black | 115 | 210 |
| 1505338 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | 4 G 2,5 + (2 X 1) 12,3 | 12,3 | schwarz/black | 149 | 246 |
| 1505339 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | 4 G 4 + (2 X 0,5) 13,5 | 13,5 | schwarz/black | 262 | 336 |
| 1505350 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | 4 G 1,5 + (2 X 0,5) | 10,7 | schwarz/black | 107 | 177 |
| 1505351 | KAWEFLEX SERVO 9YSL(ST)CY-J 0,6/1kV EMV-3PLUS-UV DB UL/CSA | 4 G 1,5 + (2 X 1) 11,0 | 11 | schwarz/black | 127 | 210 |
