KAWEFLEX® ServoDriveQ C-PVC UL/CSA 2x2x0,22mm²(AWG24)
Производитель —
Оценка (средняя 0)
Применение
Для передачи цифровых сигналов различным компонентам интерфейсов привода DRIVE-CLiQ®, со скоростью передачи до 100Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.
Особенности
...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX® ServoDriveQ C-PVC UL/CSA 2x2x0,22mm²(AWG24)
Применение
Для передачи цифровых сигналов различным компонентам интерфейсов привода DRIVE-CLiQ®, со скоростью передачи до 100Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.
Особенности
- Не распространяет горение.
- Маслостойкий согл. DIN EN 60811-2-1.
- LBS-/Без использования силикона (при производстве).
- HF-характеристики Cat.5E в cоотв. IEC 61156-6.
- Параметры применения KAWEFLEX® ServoDriveQ см. в прилагаемых таблицах.
- Разрешена параллельная прокладка с другими кабелями напряжением до 300 В.
- С января 2016 соответствует нормам UL/CSA, 300 В, 80°C (прежде 30 В, 80°C)

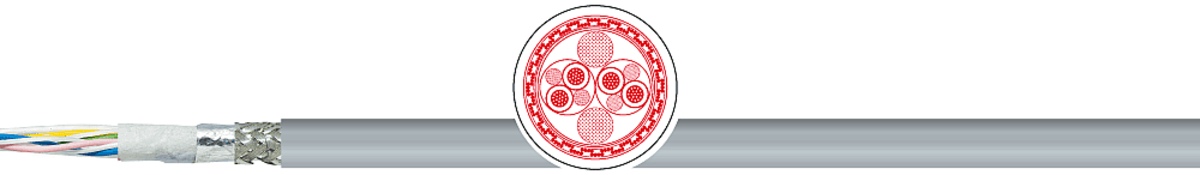

Характеристики кабеля KAWEFLEX® ServoDriveQ C-PVC UL/CSA
| Артикул TKD | 2001494 |
| Оболочка наружная | ПВХ |
| Изоляция | вспененный полиэтилен |
| Маркировка жил | желтый/зеленый, розовый/синий |
| Контактная защита | разделительный слой |
| Вес | ок. 60,0 кг/км |
| Вес меди | 28,0 кг/км |
| Диаметр | около 6,85 мм |
| Минимальный радиус изгиба (подвижный) | 15 x d |
| Минимальный радиус изгиба (стационарный) | 7,5 x d |
| Номинальное напряжение | макс. 300 В |
| Волновое сопротивление | 100 ± 15 Ω от 1 до 100 МГц |
| Испытательное напряжение | 500 В |
| Другие характеристики | |
| Ёмкость | ном. 50 нФ/км при 800 Гц |
| Нормы | UL/CSA - cURus 300 V, 80°C (измен. с янв.2016) |
| Общая скрутка | 2 скрученых пары с наполнителями |
| Общий экран | ал. фольга, внешняя метал. сторона 100% контактирует с медной луженой оплеткой плотностью > 85% |
| Проводник | медный многопроволочный |
| Рабочая температура (стационарный) | -20 °C / +80 °C |
| Свойства изоляции | не распр. горен согл. IEC60332-1-2, UL VW-1 соотв. CSA FT1 |
| Скорость передачи | 100 Mбит/сек |
| Сопротивление изоляции | при +20 °C ≥ 1 ГΩ x км |
| Сопротивление проводника | AWG24 макс. 87,6 Ω/км |
| Способ скрутки | жилы скручены в пары с наполнителем |
| Структура проводника | 7-ми проволочный |
| Цвет оболочки | серый RAL 7032 |
Примечание
- Соответствует директиве RoHS и WEEE
- Альтернативно возможна поставка c (UL)us Listing Type CMG соотв. UL 444
- Другие типы по запросу
- DRIVE-CLiQ® зарегистрированная торговая марка Siemens AG
