Кабели для передачи данных, видео и сигнальные экранированные согласно американских норм UL/ CSA

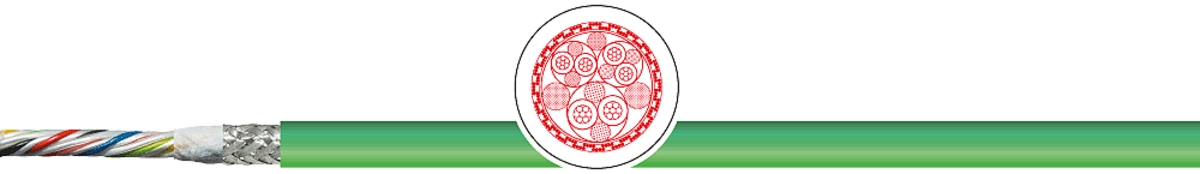

KAWEFLEX® ServoDriveQ PLUS SK-C-PUR UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Для высоких электрических и механических требований в буксируемых цепях, для управления различными компонентами привода DRIVE-CLiQ® интерфейсов и цифровых сигналов со скоростью передачи до 100Мбит/с. Для прокладки в сухих и влажных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — KAWEFLEX® ServoDriveQ PLUS SK-C-PUR UL/CSA
Применение
Для высоких электрических и механических требований в буксируемых цепях, для управления различными компонентами привода DRIVE-CLiQ® интерфейсов и цифровых сигналов со скоростью передачи до 100Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.
Особенности
- Не распространяет горение, не содержит галогенов.
- Маслостойкий согласно DIN EN 60811-2-1.
- LBS- своб./Без использования силикона (при производстве).
- Соответстует нормам UL/CSA 300 В, 80°C.
- Соответствие нормам UL/CSA до 300 В разрешает параллельную прокладку этого кабеля с другими кабелями номинальным напряжением до 300 В.
- Соответствует DESINA.
- HF-характеристики Cat.5E cоотв. IEC 61156-6
Характеристики кабеля KAWEFLEX® ServoDriveQ PLUS SK-C-PUR UL/CSA
| Артикул TKD | 2001439 |
| Оболочка наружная | PUR |
| Изоляция | полиолефин |
| Маркировка жил | пары AWG24 зелено/желтый, розовый/синий; пара AWG22 красный/черный |
| Контактная защита | флисовая обмотка |
| Вес | ок. 67 кг/км |
| Вес меди | 40,0 кг/км |
| Диаметр | ок. 6,9 мм |
| КОличество изгибов | > 5 Млн. |
| Минимальный радиус изгиба (подвижный) | 75,0 мм |
| Минимальный радиус изгиба (стационарный) | 35,0 мм |
| Номинальное напряжение | 300 В |
| Волновое сопротивление | 100 ± 15 Ω от 1 до 100 MГц |
| Испытательное напряжение | 500 В |
| Другие характеристики | |
| Ёмкость | пары данных ном.50 нФ/км при 800 Гц |
| Нормы | UL/CSA - cURus 300 В, 80°C |
| Общая скрутка | 3 элемента скручены с наполнителем |
| Общий экран | ал. фольга, внешняя метал. сторона 100% контактирует с медной луженой оплеткой плотностью > 85% |
| Проводник | медный (AWG24), луженый медный (AWG22) |
| Рабочая температура (подвижный) | - 20 °C / +60 °C |
| Рабочая температура (стационарный) | - 40 °C / +80 °C |
| Свойства изоляции | согл. IEC 60332-1-2, UL VW-1 соотв. CSA FT1 |
| Скорость передачи | 100 Mбит/сек |
| Сопротивление изоляции | при 20 °C ≥ 1 ГΩ/км |
| Сопротивление проводника | AWG24 макс. 95 Ω/км , AWG22 макс. 55 Ω/км |
| Способ скрутки | жилы скручены в пару с наполнителем |
| Структура проводника | 19-проволочный |
| Цвет оболочки | зеленый, RAL 6018 |
Примечание
- Соответствует директиве RoHS и WEEE.
- В качестве альтернативы возможна поставка с (UL)us Listing CMG соотв.UL 444.
- Другие типы по запросу.
- Параметры применения KAWEFLEX® ServoDriveQ см. в прилагаемых таблицах.
- DRIVE-CLiQ зарегистрированная торговая марка Siemens AG.
