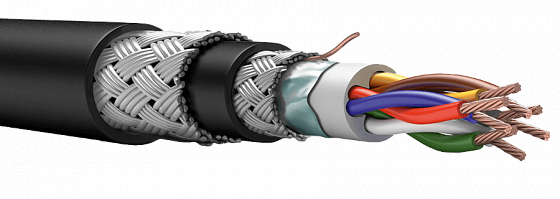

КФФКПнг(А)-HF (безгалогенный)

Производитель — Российский производитель

Оценка (средняя 0)

Кабели с индексом нг(А)-HF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п. Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — КФФКПнг(А)-HF (безгалогенный)

Кабели с индексом нг(А)-HF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами. Допускается прокладка в грунтах категории I-III.

Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки:

- черный, для прокладки внутри и вне помещений (открытый воздух, защита от ультрафиолета УФ).

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: многопроволочные медные жилы диаметром 0,78, 1,2 или 1,5 мм.

Изоляция: сплошной полиэтилен (PE). Пары скручены в сердечник с числом пар до 10.

Внутренняя оболочка: безгалогенная полимерная композиция (LSZH).

Экран: алюмолавсановая лента и оплетка из медных луженых проволок.

Оболочка: безгалогенная полимерная композиция (LSZH).

Броня: из стальных оцинкованных проволок.

Оболочка (поверх брони): безгалогенная полимерная композиция (LSZH).

Основные xарактеристики

Не распространяющий горение;
Безгалогенный;
Экранированный;
Бронированный, с дополнительным защитным шлангом, для прокладки в грунтах категории I-III;
Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при 50 °C);
Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
Минимальный радиус изгиба – 10хDн, где Dн – наружный размер кабеля;
Температура эксплуатации: от -60 °C до +90 °C;
Температура монтажа: от -30 °C до +60 °C;
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.1.2.1;
Срок службы: 40 лет.

Область применения

Для передачи и приема данных в промышленных сетях, использующих промышленный интерфейс Fieldbus Foundation в соответствии со стандартами FF-844 «Foundation Fieldbus Specification for Type A «H1 Fieldbus cable» и IEC 61158-2 «Digital data communications for measurement and control, Fieldbus for use in industrial control systems, Part 2: Physical layer specification and service definition».
Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.

Электрические параметры

Номинальный диаметр токопроводящей жилы, мм.	0,78	1,2	1,5
Электрическое сопротивление медной жилы постоянному току при 20°С, не более, Ом/км	57,4	22,3	15,7
Омическая асимметрия жил в парах, не более, %	3
Электрическое сопротивление изоляции жил при 20°С, не менее, МОм*км	1000
Емкостная асимметрия в парах, не более, нФ/км	3,5
Волновое сопротивление при частоте 1 МГц, Ом	100±20
Коэффициент затухание сигнала на частоте 39 кГц, не более, дБ/100 м	2,6
Электрическая ёмкость пары, не более, нФ/км	60,0
Рабочее напряжение, не более, В	300
