КГ-ХЛ на напряжение 380 В
Оценка (средняя 0)
Элементы конструкции: Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5); Слой из полиэтилентерефталатной пленки марки ПЭТ-Э; Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КГ-ХЛ на напряжение 380 В

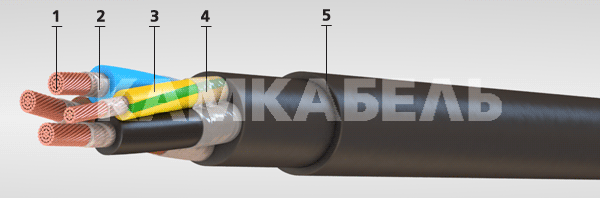

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5);
  2. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
    • цифровая: 1, 2, 3, 4, 5, жила заземления - 0,
    • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
  4. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);
  5. Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.

Область применения:

Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.

Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабели устойчивы к воздействию солнечного излучения. В тропическом исполнении стойки к поражению плесневыми грибами.

Срок службы – не менее 4 лет.



Многократные перегибы кабеля через систему роликов:



Диаметр роликов Растягивающая нагрузка Сечение основных жил Число циклов перегибов
 120 мм 15 Н  2,5 кв.мм  30 000
 200 мм 20 Н 4,0 кв.мм 30 000



 Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н:

Диаметр роликов Сечение основных жил Число циклов изгибов
200 мм от 6,0 до 16 кв.мм 90 000
200 мм от 25 до 50 кв.мм 60 000
400* мм от 70 до 120 кв.мм 40 000

-----------------------------------------
* для одножильных кабелей диаметр ролика должен быть не более 200 мм.

Характеристики КГ-ХЛ

Гарантийный срок эксплуатации [месяц] 6
Длительно допустимая температура на жиле, не более [°C] 75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
Максимальная рабочая температура жилы [°С] 75
Номинальное переменное напряжение частоты 400 Гц, [кВ] 0.38
Номинальное постоянное напряжение [кВ] 0.66
Радиус изгиба кабелей [наружных диаметров] 8
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
Строительная длина, не менее [м] 150
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50

Количество и сечение
жил, шт х мм2
Расчетная масса кабеля,
кг/км (справочная)
Номинальный наружный
диаметр не более, мм
1x2,5 50 5,8
1x4 65 6,4
1x6 85 7,4
1x10 140 9,5
1x16 195 10,5
1x25 285 12,3
1x35 385 14,4
1x50 540 16,2
1x70 730 18,0
1x95 990 21,6
1x120 1200 23,5
2x0,75 85 7,5
2x1,0 95 7,9
2x1,5 105 8,4
2x2,5 145 10,3
2x4 190 11,4
2x6 250 13,9
2x10 480 18,9
2x16 580 20,9
2x25 830 24,6
2x35 1050 29,0
2x50 1500 32,6
2x70 2050 37,4
2x95 2750 42,7
2x120 3300 46,6
2x0,75+1x0,75 100 7,9
2x1,0+1x1,0 110 8,3
2x1,5+1x1,5 125 8,8
2x2,5+1x1,5 155 11,0
2x2,5+1x2,5 175 11,0
2x4+1x2,5 220 12,1
2x6+1x4 300 14,7
2x10+1x6 520 19,1
2x16+1x6 620 22,1
2x25+1x10 915 26,2
2x25+1x16 1000 26,2
2x35+1x10 1150 29,0
2x35+1x16 1200 29,0
2x50+1x16 1630 33,0
2х50+1х25 1690 33,0
2х70+1х25 2250 37,9
2х70+1х35 2315 37,9
2х95+1х35 2900 43,2
2х95+1х50 3050 43,2
2х120+1х35 3450 47,2
2x120 + 1x70 3750 47,2
3x0,75 100 7,9
3x1,0 110 8,3
3x1,5 125 8,8
3x2,5 175 11,0
3x4 230 12,1
3x6 310 14,7
3x10 580 20
3x16 750 22,1
3x25 1060 26,2
3x35 1450 30,8
3x50 2000 35,7
3x70 2700 39,7
3x95 3500 45,4
3x120 4200 49,6
3х0,75+1х0,75 120 8,6
3x1,0+1x1,0 130 9,1
3х1,5+1х1,5 150 9,6
3х2,5+1х1,5 200 12,0
3х4+1х2,5 300 13,8
3х6+1х4 370 16,2
3х10+1х6 650 21,2
3х16+1х6 800 24,3
3х16+1х10 900 24,3
3х25+1х10 1200 29,9
3х25+1х16 1310 29,9
3х35+1х10 1510 32,7
3х35+1х16 1550 32,7
3х35+1х25 1710 32,7
3х50+1х16 2170 37,9
3х50+1х25 2210 37,9
3х70+1х25 2900 42,2
3х70+1х35 3200 42,2
3х70+1х50 3250 42,2
3х95+1х25 3800 48,3
3х95+1х35 3810 48,3
3х95+1х50 4080 48,3
3х120+1х35 4800 55,0
3х120+1х70 5200 55,0
4х1,0 130 8,8
4х1,5 150 9,6
4х2,5 210 12,0
4х4 300 13,8
4х6 380 16,2
4х10 720 21,9
4х16 930 24,3
4х25 1410 29,9
4х35 1800 35,0
4х50 2600 39,2
4х70 3450 43,7
4х95 4490 50,1
5х1,0 160 9,6
5х1,5 180 10,5
5х2,5 260 13,2
5х4 370 15,1
5х6 480 17,8
5х10 820 24,0
5х16 1180 27,8
5х25 1710 32,8
5х35 2280 38,4
5х50 3200 43,1
5х70 4250 48,2
5х95 5750 57,5

Количество и
сечение жил,
шт х кв.мм
Расчетная масса кабеля,
кг/км (справочная)
Номинальный наружный
диаметр не более, мм
1х2,5 70 5,8
1х4 80 6,4
1х6 110 7,4
1х10 180 9,5
1х16 250 10,5
1х25 360 12,3
1х35 480 14,4
1х50 670 16,2
1х70 860 18
1х95 1210 21,6
1х120 1460 23,5
2х0,75 70 7,5
2х1,0 80 7,9
2х1,5 100 8,4
2х2,5 150 10,3
2х4 190 11,4
2х6 280 13,9
2х10 490 18,9
2х16 650 20,9
2х25 1030 24,6
2х35 1380 29
2х50 1890 32,6
2х70 2500 37,4
2х95 3330 42,7
2х120 4020 46,6
2х0,75+1х0,75 80 7,9
2х1,0+1х1,0 100 8,3
2х1,5+1х1,5 120 8,8
2х2,5+1х1,5 160 11
2х2,5+1х2,5 170 11
2х4+1х2,5 230 12,1
2х6+1х4 340 14,7
2х10+1х6 550 19,1
2х16+1х6 800 22,1
2х16+1х10 860 22,1
2х25+1х10 1140 26,2
2х25+1х16 1230 26,2
2х35+1х10 1340 29
2х35+1х16 1490 29
2х50+1х16 2050 33
2х50+1х25 2090 33
2х70+1х25 2660 37,9
2х70+1х35 2750 37,9
2х95+1х35 3600 43,2
2х95+1х50 3740 43,2
2х120+1х35 4270 47,2
2х120+1х70 4570 47,2
3х0,75 80 7,9
3х1,0 100 8,3
3х1,5 120 8,8
3х2,5 180 11
3х4 240 12,1
3х6 350 14,7
3х10 620 20
3х16 830 22,1
3х25 1290 26,2
3х35 1730 30,8
3х50 2460 35,7
3х70 3150 39,7
3х95 4250 45,4
3х120 5160 49,6
3х0,75+1х0,75 100 8,6
3х1,0+1х1,0 120 9,1
3х1,5+1х1,5 140 9,6
3х2,5+1х1,5 210 12
3х4+1х2,5 300 13,8
3х6+1х4 420 16,2
3х10+1х6 690 21,2
3х16+1х6 920 24,3
3х16+1х10 990 24,3
3х25+1х10 1570 29,9
3х25+1х16 1610 29,9
3х35+1х10 1780 32,7
3х35+1х16 1800 32,7
3х35+1х25 1970 32,7
3х50+1х16 2790 37,9
3х50+1х25 2810 37,9
3х70+1х25 3270 42,2
3х70+1х35 3370 42,2
3х70+1х50 3600 42,2
3х95+1х25 4680 48,3
3х95+1х35 4740 48,3
3х95+1х50 4910 48,3
3х120+1х35 5910 55
3х120+1х70 6230 55
4х1,0 110 8,8
4х1,5 140 9,6
4х2,5 220 12
4х4 310 13,8
4х6 430 16,2
4х10 770 21,9
4х16 1050 24,3
4х25 1680 29,9
4х35 2230 35
4х50 3100 39,2
4х70 3990 43,7
4х95 5390 50,1
5х1,0 140 9,6
5х1,5 180 10,5
5х2,5 280 13,2
5х4 390 15,1
5х6 550 17,8
5х10 940 24
5х16 1380 27,8
5х25 2040 32,8
5х35 2720 38,4
5х50 3800 43,1
5х70 4890 48,2
5х95 6880 57,5
