Шахтные и экскаваторные кабели

ТУ 16.К73.02-88

Назначение кабеля КГЭ

Область применения кабелей КГЭ - присоединение экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц, основных жил — 6 кВ, вспомогательной — 380 В.

Кабели марки КГЭ при эксплуатации стойки к смене температур окружающей среды:

• КАБЕЛЬ КГЭ — от -40 до +50 °С;

• КАБЕЛЬ КГЭ-ХЛ — от -60 до +50 °С;

• КАБЕЛЬ КГЭН — от -30 до +50 °С.

Длительно допустимая температура на жилах кабеля не должна превышать +75 °С. Кабели могут быть выполнены в тропическом исполнении, с изоляцией повышенной нагревостойкости до +85 ^оС.

Допустимый радиус изгиба кабеля кратен 6 наружным диаметрам кабеля.

Категория размещения кабеля КГЭ - 1 по ГОСТ 15150-69

Внутренний экран основной жилы - из электропроводящей резины наложен на основные жилы.

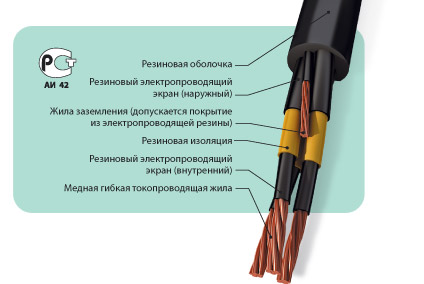

Конструкция кабеля КГЭ

Кабели кгэ состоят из гибких медных токопроводящих жил. На основные жилы кабеля кгэ последовательно наложены внутренний экран из электропроводящей резины, резиновая изоляция, наружный экран из электропроводящей резины. Вспомогательная жила кабеля кгэ — в резиновой изоляции, жила заземления — в электропроводящей резине. На скрученные между собой жилы кабеля кгэ наложена резиновая оболочка.

Сортамент

Длительно допустимые токовые нагрузки силового провода при температуре окружающей среды +25 °С

Электрическое сопротивление изоляции основных жил кабеля кгэ, пересчитанное на 1 км длины и температуру +20 °С, — не менее 50 МОм.

Электрическое сопротивление экранов кабелей кгэ при температуре 20 °С — не более 300 Ом.

Строительная длина — не менее 200 м.

Срок службы кабеля — не менее 3 лет.

Пример условного обозначения наименование: «Кабель КГЭ 3х35+1х10+1х6 ТУ 16.К73.02-88».

Наибольшая растягивающая нагрузка на кабель не должна превышать 24.5 Н (2.5 кгс), натяжение кабеля при сматывании и наматывании на кабельный барабан - не более 10 Н (1.0 кгс) на 1мм2 суммарного сечения всех жил.

При эксплуатации кабеля жила заземления должна быть подключена к заземлителю, вспомогательная жила должна быть подсоединена к аппаратуре контроля целостности жилы заземления, обеспечивающей сигнализацию и автоматическое отключение кабельной линии.

На подстанции и приключательном пункте фидер, питающий экскаватор, должен быть оборудован аппаратурой, обеспечивающей автоматическое отключение кабельной линии при замыкании на землю одной фазы.

Перемещение кабеля, находящегося под напряжением, вручную запрещается, во избежании поражения электрическим током.

Поверх скрученных жил наложена синтетическая пленка. Допускается изготовление без пленки при условии обеспечения свободного отделения жил друг от друга и от оболочки без повреждения изоляции и экранов. Допускается разрушение синтетической пленки.
