Шахтные и экскаваторные кабели

ТУ 16.К73.02-88

Назначение кабеля

Кабели предназначены для присоединения экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц, основных жил — 6 кВ, вспомогательной — 380 В.

Кабели при эксплуатации стойки к смене температур окружающей среды:

• КГЭ — от -40 до +50 °С;

• КГЭ-ХЛ — от -60 до +50 °С;

• КГЭН — от -30 до +50 °С.

Длительно допустимая температура на жилах не должна превышать +75 °С. Кабели могут быть выполнены в тропическом исполнении, с изоляцией повышенной нагревостойкости до +85 ^оС.

Допустимый радиус изгиба кратен 6 наружным диаметрам кабеля.

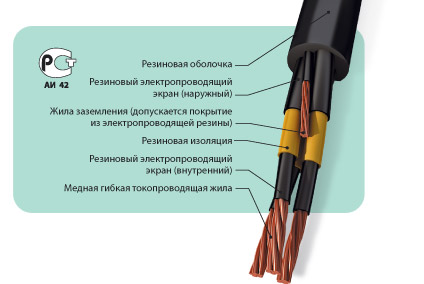

Конструкция

Кабели состоят из гибких медных токопроводящих жил. На основные жилы последовательно наложены внутренний экран из электропроводящей резины, резиновая изоляция, наружный экран из электропроводящей резины. Вспомогательная жила — в резиновой изоляции, жила заземления — в электропроводящей резине. На скрученные между собой жилы наложена резиновая оболочка.

Сортамент

Длительно допустимые токовые нагрузки при температуре окружающей среды +25 °С

Электрическое сопротивление изоляции основных жил, пересчитанное на 1 км длины и температуру +20 °С, — не менее 50 МОм.

Электрическое сопротивление экранов кабелей при температуре 20 °С — не более 300 Ом.

Строительная длина — не менее 200 м.

Срок службы — не менее 3 лет.

Пример условного обозначения: «Кабель КГЭ 3х35+1х10+1х6 ТУ 16.К73.02-88».
