КГЭН
Оценка (средняя 5)
ТУ 16.К73.02-88 Назначение кабеля Кабели предназначены для присоединения экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КГЭН

ТУ 16.К73.02-88

Назначение кабеля

Кабели предназначены для присоединения экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц, основных жил — 6 кВ, вспомогательной — 380 В.

Кабели при эксплуатации стойки к смене температур окружающей среды:

  • КГЭ — от -40 до +50 °С;

  • КГЭ-ХЛ — от -60 до +50 °С;

  • КГЭН — от -30 до +50 °С.

Длительно допустимая температура на жилах не должна превышать +75 °С. Кабели могут быть выполнены в тропическом исполнении, с изоляцией повышенной нагревостойкости до +85 оС.

Допустимый радиус изгиба кратен 6 наружным диаметрам кабеля.

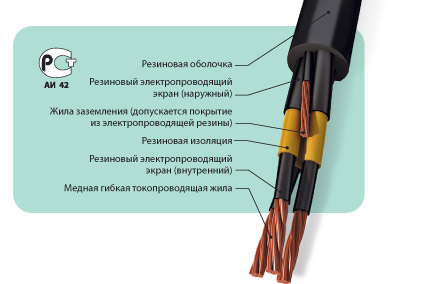

Конструкция

Кабели состоят из гибких медных токопроводящих жил. На основные жилы последовательно наложены внутренний экран из электропроводящей резины, резиновая изоляция, наружный экран из электропроводящей резины. Вспомогательная жила — в резиновой изоляции, жила заземления — в электропроводящей резине. На скрученные между собой жилы наложена резиновая оболочка.



Сортамент

Число и номинальное сечение жил, мм2

Наружный диаметр, мм

Масса кабеля, кг/км

основные

I заземления

вспомогательные

КГЭ,КГЭ-ХЛ

КГЭН

КГЭ,КГЭ-ХЛ

КГЭН

3х 10

1х 6

1х 6

41,2

-

2170

-

3х 16

1х 6

1х 6

43,8

-

2522

-

3х 25

1х 10

1х 6

46,4

44,4

3014

3101

3х 35

1х 10

1х 6

50,2

48,2

3641

4790

3х 50

1х 16

1х 10

53,9

51,9

4309

4600

3х 70

1х 16

1х 10

63,3

60,0

5835

6212

3х 95

1х 25

1х 10

66,5

63,5

6998

7418

3x120

1x35

1x10

68,7

-

7763

-

3х10

1х 6

-

41,2

-

2125

-

3х16

1х 6

-

43,8

-

2507

-

3х25

1х 10

-

46,4

44,4

3006

3058

3х35

1х 10

-

50,2

48,2

3636

3750

3х50

1х 16

-

53,9

51,9

4377

4550

3х70

1х 16

-

63,3

60,0

5966

6009

3х95

1х 25

-

66,5

63,5

7139

7199

3x120

1x35

-

68,7

-

7660

-



Длительно допустимые токовые нагрузки при температуре окружающей среды +25 °С

Номинальноесечение основных жил, мм2

Силатока, А

КГЭ

КГЭН,КГЭ-ХЛ

10

82

91

16

106

117

25

141

157

35

170

189

50

213

235

70

260

288

95

313

346

120

367

403

Электрическое сопротивление изоляции основных жил, пересчитанное на 1 км длины и температуру +20 °С, — не менее 50 МОм.

Электрическое сопротивление экранов кабелей при температуре 20 °С — не более 300 Ом.

Строительная длина — не менее 200 м.

Срок службы — не менее 3 лет.

Пример условного обозначения: «Кабель КГЭ 3х35+1х10+1х6 ТУ 16.К73.02-88».
