Шахтные и экскаваторные кабели

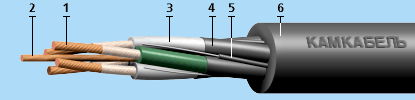

Кабель КГЭС элементы конструкции:

1. Токопроводящая жила кабеля скрученная из медных проволок (класс 5);
2. Жила заземления кабеля скручена из медных проволок вокруг сердечника из полиэфироной нити;
3. Изоляция основных и вспомогательных токопроводящих жил из резины типа РТИ-1 на основе натурального и бутадиенового каучука;
4. Экраны основных и вспомогательных токопроводящих жил из электропроводящей резины типа РЭ-2;
5. Упрочняющие сердечники из полиэфирной нити и резины типа РШН-1;
6. Оболочка из резины типа РШН-1 на основе полихлоропрена.

Оболочка кабеля может быть желтого или черного цвета.

Область применения:

Кабель марки КГЭС предназначен для присоединения самоходных вагонов с элек-трическим приводом к электрическим сетям на номинальное напряжение до 1140 В пере-менного тока частотой 50 Гц на основных жилах и до 220 В вспомогательной жиле.

Кабели предназначены для эксплуатации в подземных помещениях и шахтах с повышен-ной влажностью воздуха, в которых возможно длительное наличие воды или частая кон-денсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережаю-щее отключение системы электроснабжения при повреждении кабеля и тем самым, пре-дупреждая возможный взрыв метана в шахтах.

Срок службы кабелей — не менее 1 года.

Кабель марки КГЭС с сечением основных жил 19 кв. мм обладает следующими пре-имуществами:

• Кабель имеет такой же наружный диаметр, как и КГЭС 3х16+1х10+1х16. Поэтому длина кабеля на барабане самоходного вагона не уменьшается;
• За счет увеличения сечения токопроводящих жил до 19 м м² не происходит перегрев нижних витков кабеля на барабане при работе самоходного вагона, особенно при работе на наклонных участках (когда самоходный вагон едет в гору).
