КГЭТШ | Шахтные и экскаваторные кабели

КГЭТШ

Производитель — Российский производитель

Оценка (средняя 3)

ТУ16.К73.012-95 Назначение кабеля Кабели предназначены для присоединения передвижных машин и механизмов при подземных горных работах к электрическим сетям на номинальное напряжение переменного тока до 1 140 В номинальной частоты...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — КГЭТШ

ТУ16.К73.012-95

Назначение кабеля

Кабели предназначены для присоединения передвижных машин и механизмов при подземных горных работах к электрическим сетям на номинальное напряжение переменного тока до 1 140 В номинальной частоты до 50 Гц на основных и до 220 В на вспомогательных жилах. Кабель предназначен для эксплуатации при температуре окружающей среды от -30 до +55 °С, для кабелей в тропическом исполнении — от -10 до +55 °С.

Длительно допустимая температура на основных токопроводящих жилах не должна превышать +75 °С, с изоляцией повышенной нагревостойкости — +90 °С.

Кабель не распространяет горение при одиночной прокладке.

Растягивающая нагрузка на кабели не должна превышать 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех токопроводящих жил.

Электрическое сопротивление изоляции основных жил, пересчитанное на 1 км длины кабеля и температуру +20 °С, — не менее 20 МОм.

Электрическое сопротивление экранов основных жил кабелей при температуре +20 °С — не более 1,5 кОм.

Минимальный радиус изгиба кабеля при монтаже и эксплуатации — не менее 5 наружных диаметров кабеля.

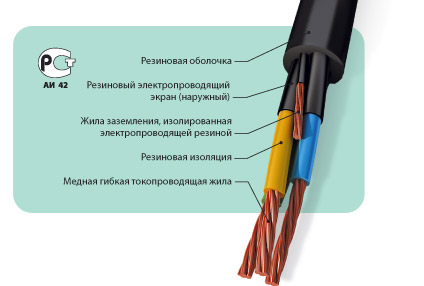

Номенклатура и конструктивные особенности

Марка кабеля	Конструктивные особенности	Преимущественная область применения
КГЭШ	Кабель силовой гибкий с медными жилами, с резиновой изоляцией и электропроводящими эластичными экранами, в резиновой оболочке, шахтный	Для передвижных машин и механизмов
КГЭТШ	То же, с резиновой изоляцией повышенной нагревостойкости	То же, на повышенные токовые нагрузки

Кабель может быть выполнен в тропическом исполнении.

Длительно допустимые токовые нагрузки при температуре окружающей среды +25 °С

Номинальное сечение основных жил, мм²	Токовые нагрузки, А, для кабелей с длительно допустимой температурой нагрева жил, ^°С
Номинальное сечение основных жил, мм²	+75	+90
4,0	45	57
6,0	58	72
10	75	100
16	105	127
25	136	166
35	168	202
50	200	249
70	250	306
95	290	356
120	320	370
150	360	410

Сортамент

Число жил и сечение, мм²			Диаметр, мм
основные	заземления	вспомогательные	Диаметр, мм
3 х 4	1 х 2,5	-	22,8
3 х 6	1 х 4	-	26,5
3 х 10	1 х 6	-	29,2
3 х 16	1 х 10	-	33,7
3 х 25	1 х 10	-	37,7
3 х 35	1 х 10	-	41,2
3 х 50	1 х 10	-	44,7
3 х 70	1 х 10	-	49,2
3 х 95	1 х 10	-	55,4
3 х 4	1 х 2,5	3 х 1,5	28,2
3 х 6	1 х 4	3 х 2,5	31,0
3 х 10	1 х 6	3 х 2,5 или 3 х 4	34,0
3 х 16	1 х 10	3 х 2,5 или 3 х 4	37,7
3 х 25	1 х 10	3 х 2,5 или 3 х 4 или 3 х 6	41,1
3 х 35	1 х 10	3 х 2,5 или 3 х 4 или 3 х 6	46,0
3 х 50	1 х 10	3 х 4 или 3 х 6	50,0
3 х 70	1 х 10	3 х 4 или 3 х 6 или 3 х 10	54,0
3 х 95	1 х 10	3 х 4 или 3 х 6 или 3 х 10	59,1
3 х 120	1 х 10 или 1 х 16	3 х 4 или 3 х 6 или 3 х 10	63,1
3 х 150	1 х 10 или 1 х 16	3 х 4 или 3 х 6 или 3 х 10	68,2

Срок службы — не менее 1,5 лет.

Строительная длина — не менее 200 м.

Пример условного обозначения: «Кабель КГЭШ 3х35+1х10+3х4 ТУ 16.К73.012-95».
