КГНс
Оценка (средняя 5)
ТУ 16.К71-168-92 Назначение Кабели предназначены для присоединения к подвижным и переносным токоприемникам, эксплуатируемым на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях при температуре...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КГНс

ТУ 16.К71-168-92

Назначение

Кабели предназначены для присоединения к подвижным и переносным токоприемникам, эксплуатируемым на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях при температуре окружающей среды от -30 до +45 °С.

Кабели предназначены для эксплуатации при переменном напряжении 690 В частоты до 50 Гц или 400 В частоты до 1 200 Гц или постоянном напряжении 1 200 В.

Длительно допустимая температура на токопроводящей жиле — не более +65 °С.

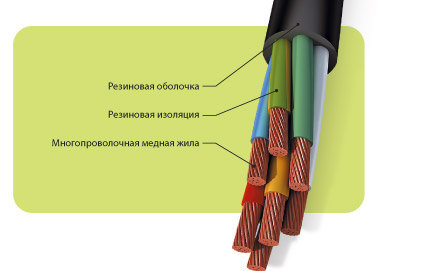

Конструкция

Токопроводящая жила — медная гибкая. Резиновая изоляция. Изоляция жилы заземления желто-зеленого цвета.



Номенклатура и конструктивные особенности

Марка кабеля

Конструктивные особенности

Преимущественная область применения

КГНс

Кабель с медными гибкими жилами, с резиновой изоляцией, в оболочке из маслостойкой резины, не распространяющей горение

В силовых и осветительных сетях, для прокладки внутри помещений и на открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2)

КГНсЭ

То же, в общем экране из медных луженых проволок по оболочке плотностью не менее 80 %

То же, где необходимо экранирование от внешних влияний

КГНсП

То же, в защитной оплетке из стальных оцинкованных проволок по оболочке плотностью 65 %

То же, в том числе в местах, где возможны механические воздействия



Сортамент

Марка кабеля

Число жил

Сечение, мм2

основных

заземления

КГНс, КГНсЭ, КГНсП

1

-

4-120

2 и 3

-

1,0-120

2 и 3

1

1,0-120

4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37

-

1,0-2,5



Номинальное сечение жил

Основные, мм2

Заземления, мм2

Основные, мм2

Заземления, мм2

1,0

1,0

25

10

1,5

1,0

35

10

2,5

1,5

50

16

4

2,5

70

25

6

4

95

35

10

6

120

35

16

6





По согласованию с заказчиком допускается изготовление жил заземления с другим сечением.



Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не менее 50 МОм.

Строительная длина — не менее 125 м.

Срок службы — не менее 25 лет.

Пример условного обозначения: «Кабель КГНс 3х4+1х2,5 ТУ 16.К71-168-92».
