КГНсЭ
Производитель —
Оценка (средняя 5)
ТУ 16.К71-168-92
Назначение
Кабели
предназначены для присоединения к
подвижным и переносным токоприемникам,
эксплуатируемым на судах морского флота
неограниченного района плавания, речного
флота, береговых и плавучих сооружениях
при температуре...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КГНсЭ
ТУ 16.К71-168-92
Назначение
Кабели предназначены для присоединения к подвижным и переносным токоприемникам, эксплуатируемым на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях при температуре окружающей среды от -30 до +45 °С.
Кабели предназначены для эксплуатации при переменном напряжении 690 В частоты до 50 Гц или 400 В частоты до 1 200 Гц или постоянном напряжении 1 200 В.
Длительно допустимая температура на токопроводящей жиле — не более +65 °С.
Конструкция

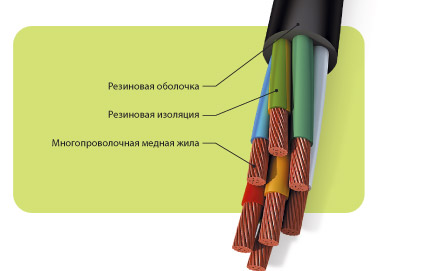

Токопроводящая жила — медная гибкая. Резиновая изоляция. Изоляция жилы заземления желто-зеленого цвета.
Номенклатура и конструктивные особенности
|
Марка кабеля |
Конструктивные особенности |
Преимущественная область применения |
|---|---|---|
|
КГНс |
Кабель с медными гибкими жилами, с резиновой изоляцией, в оболочке из маслостойкой резины, не распространяющей горение |
В силовых и осветительных сетях, для прокладки внутри помещений и на открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2) |
|
КГНсЭ |
То же, в общем экране из медных луженых проволок по оболочке плотностью не менее 80 % |
То же, где необходимо экранирование от внешних влияний |
|
КГНсП |
То же, в защитной оплетке из стальных оцинкованных проволок по оболочке плотностью 65 % |
То же, в том числе в местах, где возможны механические воздействия |
Сортамент
|
Марка кабеля |
Число жил |
Сечение, мм2 |
|
|---|---|---|---|
|
основных |
заземления |
||
|
КГНс, КГНсЭ, КГНсП |
1 |
- |
4-120 |
|
2 и 3 |
- |
1,0-120 |
|
|
2 и 3 |
1 |
1,0-120 |
|
|
4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37 |
- |
1,0-2,5 |
|
Номинальное сечение жил
|
Основные, мм2 |
Заземления, мм2 |
Основные, мм2 |
Заземления, мм2 |
|---|---|---|---|
|
1,0 |
1,0 |
25 |
10 |
|
1,5 |
1,0 |
35 |
10 |
|
2,5 |
1,5 |
50 |
16 |
|
4 |
2,5 |
70 |
25 |
|
6 |
4 |
95 |
35 |
|
10 |
6 |
120 |
35 |
|
16 |
6 |
|
|
По согласованию с заказчиком допускается изготовление жил заземления с другим сечением.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не менее 50 МОм.
Строительная длина — не менее 125 м.
Срок службы — не менее 25 лет.
Пример условного обозначения: «Кабель КГНс 3х4+1х2,5 ТУ 16.К71-168-92».
