Характеристики — КГпЭНШ

ТУ 3545-018-52221526-2010

Назначение кабеля

Кабели предназначены для присоединения экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока частотой 50 Гц основных жил — 6 кВ, вспомогательных— 0,38 кВ.

Кабели при эксплуатации стойки к изменению температуры окружающей среды:

— КГпЭНШ, КГпЭНШ-Т — от -30 до +50 °С;

— КГпЭ, КГпЭ-Т, КГпЭТ — от -40 до +50 °С;

— КГпЭ-ХЛ — от -60 до +50 °С.

Длительно допустимые температуры на жилах не должны превышать:

— КГпЭ, КГпЭ-Т, КГпЭ-ХЛ; КГпЭНШ — до +75 °С;

— КГпЭТ — до +85 °С.

Допустимый радиус изгиба при монтаже и прокладке — не менее 6 наружных диаметров кабеля.

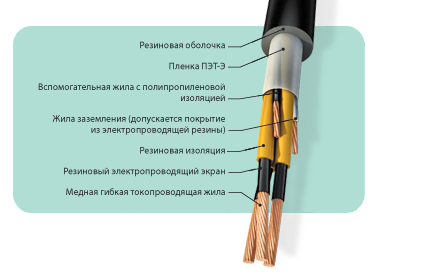

Конструкция

Кабели состоят из гибких медных токопроводящих жил.

На основные жилы последовательно наложены внутренний экран из электропроводящей резины, резиновая изоляция, наружный экран из электропроводящей резины.

 Вспомогательная жила — в полипропиленовой изоляции.

На жилу заземления изоляция не накладывается.

Поверх скрученных жил наложена резиновая оболочка.



Наружный диаметр и масса кабеля

Число и сечение жил, мм²

КГпЭ

КГпЭТ

КГпЭ-Т

КГпЭНШ

основные

заземления

вспомогательные

диаметр, мм

масса, кг/км

диаметр, мм

масса, кг/км

диаметр, мм

масса, кг/км

диаметр, мм

масса, кг/км

3 х 10

1 х 6

1 х 6

40,2

2 023

40,2

1 984

40,2

2 248

-

-

3 х 16

1 х 6

1 х 6

42,2

2 319

42,2

2 276

42,2

2 565

-

-

3 х 25

1 х 10

1 х 6

45,2

2 789

45,2

2 738

45,2

3 058

43,2

3 038

3 х 35

1 х 10

1 х 6

49,3

3 265

49,3

3 207

49,3

3 567

47,3

3 540

3 х 50

1 х 16

1 х 10

53,0

4 076

53,0

4 010

53,0

4 423

51,0

4 383

3 х 70

1 х 16

1 х 10

60,7

5 507

60,7

5 432

60,7

6 011

57,7

5 957

3 х 95

1 х 25

1 х 10

65,0

6 581

65,0

6 497

65,0

7 151

62,0

7 080

3 х 120

1 х 35

1 х 10

68,7

7 698

68,7

7 606

68,7

8 331

65,7

8 240

3 х 150

1 х 50

1 х 10

75,6

9 480

75,6

9 374

75,6

10 232

-

-



Длительно допустимые токовые нагрузки кабеля при температуре окружающего воздуха +25 °С

Сечение основных жил, мм²

Ток нагрузки, А

КГпЭ, КГпЭ-Т

КГпЭ-ХЛ, КГпЭНШ

КГпЭТ

10

82

91

94

16

106

117

121

25

141

157

161

35

170

189

195

50

213

235

242

70

260

288

296

95

313

346

356

120

367

403

417

150

413

458

470



Электрическое сопротивление изоляции основных жил, пересчитанное на 1 км длины и температуру +20 °С:

— КГпЭТ — не менее 200 МОм;

— КГпЭТ — не менее 50 МОм.

Электрическое сопротивление экранов кабелей при температуре +20 °С — не более 300 Мом.

Строительная длина устанавливается по согласованию с заказчиком.

Срок службы — не менее 3 лет.

Пример условного обозначения: «Кабель КГпЭ-ХЛ 3х35+1х10+1х6—6 ТУ 3545-018-52221526-2010».
