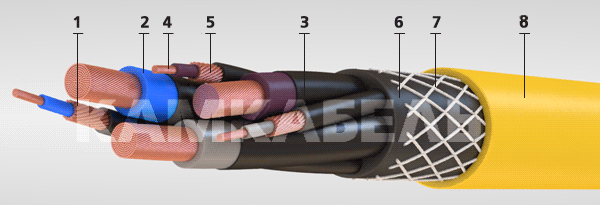

Кабель КГРЭОТШ элементы конструкции:
Область применения:
Предназначены для присоединения угольных комбайнов при подземных горных работах к электрическим сетям на номинальное напряжение переменного тока на 1,14 кВ, 3 кВ, 6 кВ. Применяются в подземных вырабоктах шахт, где возможно скопление газа, обеспечивают нормальную работу комбайнов, работающих с применением кабелеукладчика.
Благодаря высоким термомеханическим характеристикам этиленпропиленовой резины, используемой для изоляции жил, кабель выдерживает повышенные вибронагрузки при эксплуатации. А изгиб кабеля вызывает незначительные механические напряжённости слоёв изоляции, что не провоцирует неравномерного распределения электрической напряжённости в толщине изоляции.
Применение данной продукции добывающими компаниями ведёт к увеличению выработки комбайнов за счёт снижения времени простоев по причине выхода из строя кабеля, а такжне сокращает эксплуатационные затраты за счёт снижения числа ремонтов и замен кабелей.
Наружная оболочка кабелей по требованию клиента может быть выполнена в жёлтом или оранжевом цвете.
Характеристики КГРЭТШ, КГРЭОТШ
Гарантийный срок эксплуатации [месяц] |
6 |
Срок службы кабелей, не менее [лет] |
1,5 |
Максимальная рабочая температура жилы [°С] |
90 |
Радиус изгиба кабелей [наружных диаметров] |
5 |
Строительная длина, не менее [м] |
200 |
Температура окружающей среды, верхний предел [°C] |
55 |
Температура окружающей среды, нижний предел [°C] |
-30 |
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] |
100 |
Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] |
1500 |
Марка кабеля |
Число и номинальное сечение жил, мм2 |
Номинальный наружный диаметр кабеля, мм |
Расчетная масса 1 км кабеля, кг |
||
основных |
заземления |
вспомога-тельных |
|||
КГРЭТШ |
3х25 |
25/3 |
3х4 |
37,8 |
2350 |
3х35 |
25/3 |
3х4 |
42,5 |
2930 |
|
3х50 |
25/3 |
3х4 |
45,3 |
3530 |
|
3х70 |
25/3 |
3х4 |
50,3 |
4480 |
|
3х95 |
25/3 |
3х4 |
55,0 |
5450 |
|
КГРЭОТШ |
3х25 |
25/3 |
3х4 |
37,8 |
2390 |
3х35 |
25/3 |
3х4 |
42,5 |
2970 |
|
3х50 |
25/3 |
3х4 |
45,3 |
3575 |
|
3х70 |
25/3 |
3х4 |
50,3 |
4530 |
|
3х95 |
25/3 |
3х4 |
55,0 |
5505 |
|
КГРЭТШ |
6х50 |
1х10 |
5х2,5 |
58,9 |
5975 |
6х70 |
1х10 |
6х2,5 |
65,8 |
7800 |
|
6х95 |
1х10 |
7х2,5 |
72,4 |
9700 |
