КГТЭкШ
Производитель —
Оценка (средняя 5)
Кабель КГТЭкШ элементы конструкции :
Сердечник из синтетических нитей в резиновой оболочке
Жила заземления (класс гибкости 5)
Токопроводящая жила, скрученная из медных проволок (класс 5);
Разделительный слой из синтетической...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КГТЭкШ

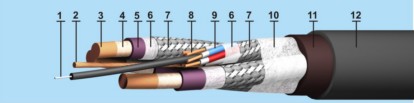

Кабель КГТЭкШ элементы конструкции:
- Сердечник из синтетических нитей в резиновой оболочке
- Жила заземления (класс гибкости 5)
- Токопроводящая жила, скрученная из медных проволок (класс 5);
- Разделительный слой из синтетической пленки марки ПЭТ-Э;
- Изоляция основных жил из теплостойкой резины типа РТЭПИ-1;
- Разделительный слой из термоскреплённого полотна;
- Экраны в виде комбинированной оплётки из медных лужёных проволок и синтети-ческой нити, коэффициент поверхностной плотности — не менее 90%;
- Вспомогательные токопроводящие жилы (класс 5);
- Изоляция вспомогательных жил из резины типа РТЭПИ-1 или РТИ-1;
- Разделительный слой из термоскреплённого полотна;
- Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
- Наружная оболочка из резины, не распространяющей горение типа РШН-1.
Область применения кабеля КГТЭкШ:
Силовые кабели марки КГТЭКШ предназначены для присоединения шахтных передвижных машин к электрическим сетям на номинальное напряжение основных жил — 3300 и 6300 В, вспомогательных — 220 В номинальной частоты 50 Гц.
Конструктивные особенности силовых кабелей КГТЭКШ позволяют эксплуатировать их в тяжёлых условиях: длительное наличие воды и конденсация влаги, частые переносы и изгибы кабеля, воздействие растягивающих и раздавливающих усилий, масел, бензина и агрессивных сред. Электропроводящие экраны в конструкциях обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана.
Кабели КГТЭКШ не распространяют горение при одиночной прокладке.
Срок службы кабелей — не менее 3 лет.
|
Номинальное переменное напряжение частотой 50 Гц |
|
| основных жил кабеля |
3 300 В |
| вспомогательных жил кабеля |
220 В |
|
Испытательное переменное напряжение частотой 50Гц, 5 мин. |
|
| основных жил кабеля |
8 000 В |
| вспомогательных жил кабеля |
1 500 В |
Характеристики кабеля КГТЭкШ
| Гарантийный срок эксплуатации кабеля [месяц] | 12 |
| Длительно допустимая температура нагрева жил кабеля при температуре окружающей среды 25°C [°C] | 90 |
| Максимальная рабочая температура жилы кабеля [°С] | 90 |
| Радиус изгиба кабелей [наружных диаметров] | 5 |
| Строительная длина кабеля, не менее [м] | 200 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -30 |
| Электрическое сопротивление изоляции основных жил кабеля при 20°С, не менее [МОм х км] | 50 |
| Номинальное сечение основных токопроводящих жил кабеля, м²м. | Длительно допустимая токовая нагрузка кабеля, А |
| 16 | 125 |
| 25 | 165 |
| 35 | 200 |
| 50 | 250 |
| 70 | 310 |
| 95 | 375 |
- Допускается изготавливать кабели с четырьмя основными жилами равного сечения, при этом одна из жил может использоваться в качестве вспомогательной; допускаются другие номинальные сечения жилы заземления.
- Верхнее предельное отклонение от номинального наружного диаметра кабеля составляет 10%.
- Фактическая масса кабеля может отличаться от расчетной как в большую, так и в меньшую сторону в зависимости от конструктивного исполнения и технологических особенностей производства кабелей.
| Количество и сечение жил кабеля, шт х м²м |
Номинальный наружный диаметр кабеля, мм |
Масса кабеля, кг/км |
||
| основных | вспомогательных | заземления | ||
| 3х16 | 1х10 | 6х2,5 | 52 | 3600 |
| 3х25 | 1х10 | 6х2,5 | 56 | 4500 |
| 3х35 | 1х10 | 6х4 | 60 | 5150 |
| 3х50 | 1х10 | 6х4 | 62 | 6100 |
| 3х70 | 1х10 | 6х4 | 64 | 6900 |
| 3х95 | 1х10 | 6х4 | 72 | 8600 |
Кабели марки КГТЭКШ применяются во время горных, подземных, угольных работ.
Расшифровка кабелей КГТЭкШ: КГ - кабель гибкий; Т - изоляция из теплостойкой резины; Эк - экраны в виде комбинированной оплётки из медных лужёных проволок и синтетической нити; Ш - шахтный.
