С поливинилхлоридной изоляцией и оболочкой
КГВВ
Производитель —
Оценка (средняя 5)
ТУ 3540-011-52221526-2009
Назначение
Кабели предназначены для фиксированного монтажа силовых цепей, цепей управления и местного освещения на станках и механизмах при номинальном напряжении до 600 и 1 000 В переменного тока частотой до 60...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КГВВ
ТУ 3540-011-52221526-2009
Назначение
Кабели предназначены для фиксированного монтажа силовых цепей, цепей управления и местного освещения на станках и механизмах при номинальном напряжении до 600 и 1 000 В переменного тока частотой до 60 Гц или 1 000 и 1 500 В постоянного тока соответственно.
Кабели эксплуатируются при температуре окружающей среды от -50 до + 50 °С и устойчивы к воздействию относительной влажности воздуха до 98% при температуре окружающей среды до +35 °С.
Длительно допустимая температура на жилах — не более +70 °С.
Кабели марок КГВВ, КГВЭВ не распространяют горение при одиночной прокладке. Кабели марок КГВВнг, КГВЭВнг, КГВВнг-LS, КГВЭВнг-LS не распространяют горение в пучках. Дымообразование при горении кабелей марок КГВВнг-LS, КГВЭВнг-LS не приводит к снижению светопроницаемости более чем на 50%.
Монтаж и изгибы кабелей проводятся при температуре не ниже -15 °С, минимальный радиус изгиба при монтаже — не менее 7 диаметров кабеля, при эксплуатации — не менее 15 диаметров кабеля.
Номенклатура, конструктивные особенности
|
Марка кабеля |
Конструктивные особенности |
|---|---|
|
КГВВ |

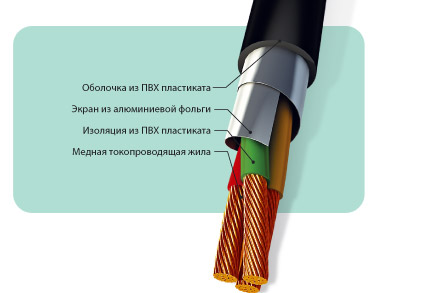

Кабель гибкий, с медными жилами, с поливинилхлоридной (ПВХ) изоляцией и оболочкой |
|
КГВЭВ |
То же, с экраном из алюминиевой фольги под оболочкой |
|
КГВВнг |
То же, что и КГВВ, но с оболочкой из ПВХ композиции пониженной пожароопасности |
|
КГВЭВнг |
То же, с экраном из алюминиевой фольги под оболочкой |
|
КГВВнг-LS |
То же, что и КГВВ, но с оболочкой из ПВХ композиции пониженной пожароопасности, с низким дымо- и газовыделением |
|
КГВЭВнг-LS |
То же, с экраном из алюминиевой фольги под оболочкой |
Сортамент
| Число жил |
Номинальное напряжение, В |
|
|---|---|---|
|
660 В |
1 000 В |
|
|
номинальное сечение жил, мм2 |
||
|
1 |
- |
10-300 |
|
2 и 3 |
0,5-6,0 |
10-240 |
|
4 |
0,5-6,0 |
10-185 |
|
5 |
0,5-6,0 |
10-150 |
|
7 и 10 |
0,5 — 6,0 |
- |
|
14, 19, 27, 24, 30, 37 |
0,5-2,5 |
- |
|
44, 52, 61 |
0,5-1,5 |
- |
По согласованию с заказчиком допускаются изменения в конструкциях кабелей при соответствии их требованиям указанных в ТУ 3540-011-52221526-2009 пунктов.
Номинальные конструктивные данные
|
Число жил и сечение, мм2 |
Максимальный наружный диаметр, мм |
Число жил и сечение, мм2 |
Максимальный наружный диаметр, мм |
Число жил и сечение, мм |
Максимальный наружный диаметр, мм |
|---|---|---|---|---|---|
|
1 x 10 |
10,1 |
3 x 50 + 1 x 16 |
35,5 |
10 x 1,5 |
17,2 |
|
1 x 16 |
11,2 |
3 x 50 + 1 x 25 |
36,6 |
10 x 2,5 |
19,3 |
|
1 x 25 |
13,8 |
3 x 70 + 1 x 25 |
40,4 |
10 x 4 |
22,6 |
|
1 x 35 |
15,4 |
3 x 70 + 1 x 35 |
41,6 |
10 x 6 |
24,9 |
|
1 x 50 |
17,7 |
3 x 95 + 1 x 35 |
46,2 |
14 x 0,5 |
14,3 |
|
1 x 70 |
19,7 |
3 x 95 + 1 x 50 |
47,7 |
14 x 0,75 |
15,6 |
|
1 x 95 |
22,8 |
3 x 120 + 1 x 35 |
50,8 |
14 x 1 |
17,1 |
|
1 x 120 |
24,6 |
3 x 120 + 1 x 70 |
52,5 |
14 x 1,5 |
18,5 |
|
1 x 150 |
29,0 |
3 x 150 + 1 x 50 |
59,7 |
14 x 2,5 |
21,2 |
|
1 x 185 |
31,4 |
3 x 150 + 1 x 70 |
59,7 |
19 x 0,5 |
15,7 |
|
1 x 240 |
35,1 |
3 x 185 + 1 x 50 |
65,3 |
19 x 0,75 |
17,2 |
|
1 x 300 |
39,1 |
3 x 185 + 1 x 95 |
65,3 |
19 x 1 |
18,8 |
|
2 x 0,5 |
8,0 |
4 x 0,5 |
9,0 |
19 x 1,5 |
20,9 |
|
2 x 0,75 |
8,6 |
4 x 0,75 |
10,3 |
19 x 2,5 |
23,5 |
|
2 x 1 |
9,9 |
4 x 1 |
11,1 |
24 x 0,5 |
18,0 |
|
2 x 1,5 |
10,6 |
4 x 1,5 |
11,9 |
24 x 0,75 |
19,8 |
|
2 x 2,5 |
11,6 |
4 x 2,5 |
13,2 |
24 x 1 |
22,2 |
|
2 x 4 |
13,1 |
4 x 4 |
15,0 |
24 x 1,5 |
24,6 |
|
2 x 6 |
14,2 |
4 x 6 |
16,3 |
24 x 2,5 |
27,7 |
|
2 x 10 |
16,3 |
4 x 10 |
18,6 |
27 x 0,5 |
18,5 |
|
2 x 16 |
18,5 |
4 x 16 |
21,7 |
27 x 0,75 |
20,7 |
|
2 x 25 |
24,0 |
4 x 25 |
28,2 |
27 x 1 |
22,7 |
|
2 x 35 |
27,7 |
4 x 35 |
32,2 |
27 x 1,5 |
24,2 |
|
2 x 50 |
32,3 |
4 x 50 |
38,2 |
27 x 2,5 |
28,3 |
|
2 x 70 |
36,3 |
4 x 70 |
43,0 |
30 x 0,5 |
19,0 |
|
2 x 95 |
42,0 |
4 x 95 |
49,7 |
30 x 0,75 |
21,3 |
|
2 x 120 |
45,8 |
4 x 120 |
54,2 |
30 x 1 |
23,4 |
|
2 x 150 |
54,2 |
4 x 150 |
64,4 |
30 x 1,5 |
25,5 |
|
2 x 185 |
58,9 |
4 x 185 |
69,9 |
30 x 2,5 |
29,4 |
|
2 x 240 |
66,7 |
5 x 0,5 |
10,3 |
37 x 0,5 |
20,9 |
|
3 x 0,5 |
8,4 |
5 x 0,75 |
11,1 |
37 x 0,75 |
22,9 |
|
3 x 0,75 |
9,0 |
5 x 1 |
12,0 |
37 x 1 |
25,2 |
|
3 x 1 |
10,3 |
5 x 1,5 |
12,9 |
37 x 1,5 |
27,9 |
|
3 x 1,5 |
11,0 |
5 x 2,5 |
14,3 |
37 x 2,5 |
31,6 |
|
3 x 2,5 |
12,2 |
5 x 4 |
16,4 |
44 x 0,5 |
23,2 |
|
3 x 4 |
13,8 |
5 x 6 |
17,8 |
44 x 0,75 |
25,5 |
|
3 x 6 |
15,0 |
5 x 10 |
20,8 |
44 x 1 |
28,6 |
|
3 x 10 |
17,2 |
5 x 16 |
23,8 |
44 x 1,5 |
31,2 |
|
3 x 16 |
19,6 |
5 x 25 |
31,0 |
52 x 0,5 |
24,2 |
|
3 x 25 |
25,4 |
5 x 35 |
35,5 |
52 x 0,75 |
27,1 |
|
3 x 35 |
29,5 |
5 x 50 |
42,2 |
52 x 1 |
29,8 |
|
3 x 50 |
34,4 |
5 x 70 |
47,5 |
52 x 1,5 |
32,6 |
|
3 x 70 |
39,1 |
5 x 95 |
55,1 |
61 x 0,5 |
25,6 |
|
3 x 95 |
44,8 |
5 x 120 |
60,6 |
61 x 0,75 |
28,6 |
|
3 x 120 |
49,3 |
5 x 150 |
71,4 |
61 x 1 |
31,6 |
|
3 x 150 |
57,9 |
7 x 0,5 |
11,0 |
61 x 1,5 |
34,5 |
|
3 x 185 |
63,3 |
7 x 0,75 |
11,9 |
- |
- |
|
3 x 240 |
71,3 |
7 x 1 |
12,9 |
- |
- |
|
3 x 10 + 1 x 4 |
18,2 |
7 x 1,5 |
13,9 |
- |
- |
|
3 x 10 + 1 x 6 |
18,8 |
7 x 2,5 |
15,4 |
- |
- |
|
3 x 16 + 1 x 6 |
21,1 |
7 x 4 |
17,6 |
- |
- |
|
3 x 16 + 1 x 10 |
21,9 |
7 x 6 |
19,3 |
- |
- |
|
3 x 25 + 1 x 10 |
26,6 |
10 x 0,5 |
13,4 |
- |
- |
|
3 x 25 + 1 x 16 |
27,5 |
10 x 0,75 |
14,5 |
- |
- |
|
3 x 35 + 1 x 16 |
30,4 |
10 x 1 |
15,8 |
- |
- |
|
Число жил и номинальное сечение токопроводящих жил, мм2 |
Расчетный наружный диаметр кабеля, мм |
Расчетная масса 1 км кабеля, кг |
|
КГВВ - 0.66 кВ |
||
|
4x1.5мк (PE) |
10.4 |
162 |
|
4x1.5мк (N) |
10.4 |
162 |
|
4x2.5мк (PE) |
11.4 |
212 |
|
4x2.5мк (N) |
11.4 |
212 |
|
4x4мк (PE) |
13.2 |
303 |
|
4x4мк (N) |
13.2 |
303 |
|
4x6мк (PE) |
14.5 |
393 |
|
4x6мк (N) |
14.5 |
393 |
|
4x10мк (PE) |
17.9 |
638 |
|
4x10мк (N) |
17.9 |
638 |
|
4x16мк (PE) |
21.0 |
918 |
|
4x16мк (N) |
21.0 |
918 |
|
КГВВ - 1 кВ |
||
|
4x1.5мк (PE) |
11.4 |
185 |
|
4x1.5мк (N) |
11.4 |
185 |
|
4x2.5мк (PE) |
12.4 |
238 |
|
4x2.5мк (N) |
12.4 |
238 |
|
4x4мк (PE) |
14.7 |
349 |
|
4x4мк (N) |
14.7 |
349 |
|
4x6мк (PE) |
16.0 |
445 |
|
4x6мк (N) |
16.0 |
445 |
|
4x10мк (PE) |
18.4 |
660 |
|
4x10мк (N) |
18.4 |
660 |
|
КГВВнг (А)- 1 кВ |
||
|
2x150мк (N) |
46.0 |
4510 |
|
3x185мк (N,PE) |
54.0 |
7068 |
|
3x185мк |
54.0 |
7068 |
|
4x50мк (N) |
35.8 |
2795 |
|
4x240мк (N) |
68.3 |
11774 |
|
5x120мс (N,PE) |
51.0 |
6649 |
|
5x120мк (N, PE) |
54.4 |
7191 |
|
КГВВ-Пнг (А) - 0.66 кВ |
||
|
3x2.5ок (N,PE) |
6.9x13.4 |
171 |
|
3x2.5ок |
6.9x13.4 |
171 |
|
КГВЭВнг (А)- 0.66 кВ |
||
|
7x4мк |
18.4 |
629 |
|
КГВЭВнг (А)- 1 кВ |
||
|
4x2.5мк (PE) |
15.2 |
377 |
|
4x2.5мк (N) |
15.2 |
377 |
|
4x4мк (PE) |
17.5 |
512 |
|
4x6мк (PE) |
18.8 |
624 |
|
4x6мк (N) |
18.8 |
624 |
|
КГВВнг (А)-LS - 0.66 кВ |
||
|
1x1.5мк |
5.6 |
52 |
|
1x2.5мк |
6.1 |
65 |
|
1x4мк |
6.8 |
88 |
|
1x6мк |
7.3 |
110 |
|
1x10мк |
8.7 |
170 |
|
1x16мк |
10.2 |
242 |
|
1x25мк |
11.8 |
343 |
|
1x35мк |
13.1 |
451 |
|
1x50мк |
14.9 |
607 |
|
2х0.75мк (N) |
8.4 |
106 |
|
2х1мк (N) |
8.7 |
116 |
|
2x1.5мк (N) |
9.2 |
135 |
|
2x2.5мк (N) |
10.1 |
169 |
|
2x4мк (N) |
11.6 |
233 |
|
2x6мк (N) |
12.7 |
293 |
|
2x10мк (N) |
15.5 |
459 |
|
2x16мк (N) |
18.0 |
642 |
|
2x25мк (N) |
23.2 |
1089 |
|
2x35мк (N) |
26.0 |
1418 |
|
2x50мк (N) |
29.6 |
1885 |
|
3х0.75мк (N,PE) |
8.8 |
119 |
|
3х0.75мк |
8.8 |
119 |
|
3x1мк (N,PE) |
9.1 |
131 |
|
3x1мк |
9.1 |
131 |
|
3x1мк цифр.мар. |
9.1 |
131 |
|
3x1.5мк (N,PE) |
9.7 |
154 |
|
3x1.5мк |
9.7 |
154 |
|
3x1.5мк цифр.мар. |
9.7 |
154 |
|
3x2.5мк (N,PE) |
10.6 |
197 |
|
3x2.5мк |
10.6 |
197 |
|
3x4мк (N,PE) |
12.2 |
277 |
|
3x4мк |
12.2 |
277 |
|
3x6мк (N,PE) |
13.3 |
353 |
|
3x6мк |
13.3 |
353 |
|
3x10мк (N,PE) |
16.4 |
561 |
|
3x10мк |
16.4 |
561 |
|
3x16мк (N,PE) |
19.1 |
794 |
|
3x16мк |
19.1 |
794 |
|
3x25мк (N,PE) |
24.7 |
1333 |
|
3x25мк |
24.7 |
1333 |
|
3x35мк (N,PE) |
27.5 |
1734 |
|
3x35мк |
27.5 |
1734 |
|
3x50мк (N,PE) |
31.8 |
2360 |
|
3x50мк |
31.8 |
2360 |
|
4x0.75мк (PE) |
9.4 |
138 |
|
4x0.75мк (N) |
9.4 |
138 |
|
4x1мк (PE) |
9.8 |
154 |
|
4x1мк (N) |
9.8 |
154 |
|
4x1мк цифр.мар. |
9.8 |
154 |
|
4x1.5мк (PE) |
10.4 |
183 |
|
4x1.5мк (N) |
10.4 |
183 |
|
4x1.5мк цифр.мар. |
10.4 |
183 |
|
4x2.5мк (PE) |
11.4 |
236 |
|
4x2.5мк (N) |
11.4 |
236 |
|
4x4мк (PE) |
13.2 |
336 |
|
4x4мк (N) |
13.2 |
336 |
|
4x6мк (PE) |
14.5 |
431 |
|
4x6мк (N) |
14.5 |
431 |
|
4x10мк (PE) |
17.9 |
694 |
|
4x10мк (N) |
17.9 |
694 |
|
4x16мк (PE) |
21.0 |
992 |
|
4x16мк (N) |
21.0 |
992 |
|
4x25мк (PE) |
27.0 |
1639 |
|
4x25мк (N) |
27.0 |
1639 |
|
4x35мк (PE) |
30.1 |
2146 |
|
4x35мк (N) |
30.1 |
2146 |
|
4x50мк (PE) |
35.3 |
2965 |
|
4x50мк (N) |
35.3 |
2965 |
|
5x0.75мк (N,PE) |
10.1 |
159 |
|
5x1мк (N,PE) |
10.5 |
179 |
|
5x1.5мк (N,PE) |
11.2 |
213 |
|
5x2.5мк (N,PE) |
12.4 |
278 |
|
5x4мк (N,PE) |
14.4 |
399 |
|
5x6мк (N,PE) |
15.8 |
517 |
|
5x10мк (N,PE) |
19.6 |
839 |
|
5x16мк (N,PE) |
23.0 |
1198 |
|
5x25мк (N,PE) |
29.6 |
1967 |
|
5x35мк (N,PE) |
33.5 |
2631 |
|
5x50мк (N,PE) |
38.7 |
3584 |
|
7х0.75мк |
10.8 |
190 |
|
7х1мк |
11.3 |
215 |
|
7х1.5мк |
12.1 |
259 |
|
10х0.75мк |
13.2 |
270 |
|
10х1мк |
13.8 |
306 |
|
10х1.5мк |
14.9 |
372 |
|
12x1.5мк |
15.3 |
409 |
|
14х0.75мк |
14.2 |
324 |
|
14х1мк |
14.9 |
370 |
|
14х1.5мк |
16.0 |
455 |
|
16х1.5мк |
16.9 |
503 |
|
19х0.75мк |
15.6 |
204 |
|
19х1мк |
16.4 |
462 |
|
19х1.5мк |
17.7 |
573 |
|
27х0.75мк |
18.4 |
547 |
|
27х1.5мк |
20.9 |
787 |
|
37х1мк |
21.5 |
804 |
|
КГВВнг (А)-LS — 1 кВ |
||
|
2x1.5мк (N) |
10.0 |
156 |
|
2x2.5мк (N) |
10.9 |
192 |
|
2x4мк (N) |
12.8 |
274 |
|
2x6мк (N) |
13.9 |
337 |
|
2x10мк (N) |
15.9 |
476 |
|
2x16мк (N) |
18.4 |
663 |
|
2x25мк (N) |
23.6 |
1117 |
|
2x35мк (N) |
26.4 |
1449 |
|
2x50мк (N) |
30.0 |
1920 |
|
2x70мк (N) |
33.4 |
2510 |
|
2x95мк (N) |
38.0 |
3241 |
|
2x120мк (N) |
41.1 |
3908 |
|
2x150мк (N) |
46.0 |
4936 |
|
2x185мк (N) |
50.4 |
5981 |
|
2x240мк (N) |
57.2 |
7775 |
|
3x1.5мк (N,PE) |
10.5 |
178 |
|
3x1.5мк |
10.5 |
178 |
|
3x2.5мк (N,PE) |
11.5 |
223 |
|
3x2.5мк |
11.5 |
223 |
|
3x4мк (N,PE) |
13.5 |
323 |
|
3x4мк |
13.5 |
323 |
|
3x6мк (N,PE) |
14.6 |
403 |
|
3x6мк |
14.6 |
403 |
|
3x10мк (N,PE) |
16.8 |
581 |
|
3x10мк |
16.8 |
581 |
|
3x16мк (N,PE) |
19.5 |
817 |
|
3x16мк |
19.5 |
817 |
|
3x25мк (N,PE) |
25.2 |
1364 |
|
3x25мк |
25.2 |
1364 |
|
3x35мк (N,PE) |
28.0 |
1769 |
|
3x35мк |
28.0 |
1769 |
|
3x50мк (N,PE) |
32.2 |
2400 |
|
3x50мк |
32.2 |
2400 |
|
3x70мк (N,PE) |
35.8 |
3159 |
|
3x70мк |
35.8 |
3159 |
|
3x95мк (N,PE) |
40.3 |
4030 |
|
3x95мк |
40.3 |
4030 |
|
3х95мк+1х50мк (PE) |
43.2 |
4614 |
|
3х95мк+1х50мк (N) |
43.2 |
4614 |
|
3x120мк (N,PE) |
44.1 |
4946 |
|
3x120мк |
44.1 |
4946 |
|
3x150мк (N,PE) |
48.9 |
6189 |
|
3x150мк |
48.9 |
6189 |
|
3x185мк (N,PE) |
54.0 |
7585 |
|
3x185мк |
54.0 |
7585 |
|
3x240мк (N,PE) |
60.9 |
9792 |
|
3x240мк |
60.9 |
9792 |
|
4x1.5мк (PE) |
11.4 |
210 |
|
4x1.5мк (N) |
11.4 |
210 |
|
4x2.5мк (PE) |
12.4 |
268 |
|
4x2.5мк (N) |
12.4 |
268 |
|
4x4мк (PE) |
14.7 |
390 |
|
4x4мк (N) |
14.7 |
390 |
|
4x6мк (PE) |
16.0 |
493 |
|
4x6мк (N) |
16.0 |
493 |
|
4x10мк (PE) |
18.4 |
720 |
|
4x10мк (N) |
18.4 |
720 |
|
4x16мк (PE) |
21.4 |
1019 |
|
4x16мк (N) |
21.4 |
1019 |
|
4x25мк (PE) |
27.5 |
1676 |
|
4x25мк (N) |
27.5 |
1676 |
|
4x35мк (PE) |
30.6 |
2187 |
|
4x35мк (N) |
30.6 |
2187 |
|
4x50мк (PE) |
35.8 |
3020 |
|
4x50мк (N) |
35.8 |
3020 |
|
4x70мк (PE) |
39.4 |
3943 |
|
4x70мк (N) |
39.4 |
3943 |
|
4x95мк (PE) |
45.2 |
5142 |
|
4x95мк (N) |
45.2 |
5142 |
|
4x120мк (PE) |
49.0 |
6254 |
|
4x120мк (N) |
49.0 |
6254 |
|
4x150мк (PE) |
54.3 |
7835 |
|
4x150мк (N) |
54.3 |
7835 |
|
4x185мк (PE) |
60.0 |
9596 |
|
4x185мк (N) |
60.0 |
9596 |
|
4x240мк (PE) |
68.3 |
12519 |
|
4x240мк (N) |
68.3 |
12519 |
|
5x1.5мк (N,PE) |
12.3 |
245 |
|
5x2.5мк (N,PE) |
13.5 |
315 |
|
5x4мк (N,PE) |
16.0 |
466 |
|
5x6мк (N,PE) |
17.5 |
592 |
|
5x10мк (N,PE) |
20.2 |
867 |
|
5x16мк (N,PE) |
23.6 |
1230 |
|
5x25мк (N,PE) |
30.1 |
2010 |
|
5x35мк (N,PE) |
34.4 |
2718 |
|
5x50мк (N,PE) |
39.3 |
3640 |
|
5x70мк (N,PE) |
43.7 |
4831 |
|
5x95мк (N,PE) |
49.8 |
6232 |
|
5x120мк (N,PE) |
54.4 |
7657 |
|
5x150мк (N,PE) |
60.3 |
9588 |
|
5x185мк (N,PE) |
67.3 |
11855 |
|
5x240мк (N,PE) |
75.8 |
15331 |
|
7х1.5мк |
13.3 |
300 |
|
10х1.5мк |
16.5 |
433 |
|
19х1.5мк |
19.7 |
665 |
|
27х1.5мк |
23.4 |
917 |
|
КГВЭВнг (А)-LS — 0.66 кВ |
||
|
1x10мк |
9.7 |
214 |
|
2х0.75мк (N) |
11.2 |
211 |
|
2х1мк (N) |
11.5 |
225 |
|
2x1.5мк (N) |
12.0 |
250 |
|
2x2.5мк (N) |
12.9 |
295 |
|
2x4мк (N) |
14.4 |
378 |
|
2x6мк (N) |
15.5 |
452 |
|
2x10мк (N) |
18.3 |
657 |
|
2x16мк (N) |
20.8 |
876 |
|
2x25мк (N) |
24.2 |
1214 |
|
2x35мк (N) |
26.8 |
1543 |
|
2x50мк (N) |
30.8 |
2089 |
|
3х0.75мк (N,PE) |
11.6 |
227 |
|
3х0.75мк |
11.6 |
227 |
|
3x1мк (N,PE) |
11.9 |
244 |
|
3x1мк |
11.9 |
244 |
|
3x1.5oк (N,PE) |
12.5 |
272 |
|
3x1.5oк |
12.5 |
272 |
|
3x2.5мк (N,PE) |
13.4 |
328 |
|
3x2.5мк |
13.4 |
328 |
|
3x4мк (N,PE) |
15.0 |
427 |
|
3x4мк |
15.0 |
427 |
|
3x6мк (N,PE) |
16.1 |
518 |
|
3x6мк |
16.1 |
518 |
|
3x10мк (N,PE) |
19.2 |
765 |
|
3x10мк |
19.2 |
765 |
|
3x16мк (N,PE) |
21.9 |
1033 |
|
3x16мк |
21.9 |
1033 |
|
3x25мк (N,PE) |
25.5 |
1451 |
|
3x25мк |
25.5 |
1451 |
|
3x35мк (N,PE) |
28.3 |
1867 |
|
3x35мк |
28.3 |
1867 |
|
3x50мк (N,PE) |
33.0 |
2577 |
|
3x50мк |
33.0 |
2577 |
|
3x50мк+1х25мк (РЕ) |
35,3 |
2924 |
|
3х50мк+1x25мк (N,PE) |
35,3 |
2924 |
|
4x0.75мк (PE) |
12.2 |
254 |
|
4x0.75мк (N) |
12.2 |
254 |
|
4x1мк (PE) |
12.6 |
274 |
|
4x1мк (N) |
12.6 |
274 |
|
4x1.5мк (PE) |
13.2 |
310 |
|
4x1.5мк (N) |
13.2 |
310 |
|
4x2.5мк (PE) |
14.2 |
376 |
|
4x2.5мк (N) |
14.2 |
376 |
|
4x4мк (PE) |
16.0 |
499 |
|
4x4мк (N) |
16.0 |
499 |
|
4x6мк (PE) |
17.3 |
610 |
|
4x6мк (N) |
17.3 |
610 |
|
4x10мк (PE) |
20.7 |
915 |
|
4x10мк (N) |
20.7 |
915 |
|
4x16мк (PE) |
24.0 |
1266 |
|
4x16мк (N) |
24.0 |
1266 |
|
4x25мк (PE) |
27.8 |
1770 |
|
4x25мк (N) |
27.8 |
1770 |
|
4x35мк (PE) |
30.9 |
2290 |
|
4x35мк (N) |
30.9 |
2290 |
|
4x50мк (PE) |
36.5 |
3208 |
|
4x50мк (N) |
36.5 |
3208 |
|
5x0.75мк (N,PE) |
12.9 |
283 |
|
5x1мк (N,PE) |
13.3 |
307 |
|
5x1.5мк (N,PE) |
14.0 |
349 |
|
5x2.5мк (N,PE) |
15.2 |
428 |
|
5x4мк (N,PE) |
17.2 |
579 |
|
5x6мк (N,PE) |
18.6 |
711 |
|
5x10мк (N,PE) |
22.4 |
1080 |
|
5x16мк (N,PE) |
26.0 |
1498 |
|
5x25мк (N,PE) |
30.4 |
2110 |
|
5x35мк (N,PE) |
34.7 |
2840 |
|
5x50мк (N,PE) |
39,9 |
3851 |
|
7x0.75мк |
13.6 |
322 |
|
7х1мк |
14.1 |
352 |
|
7х1.5мк |
14.9 |
406 |
|
7x2.5мк |
16.2 |
506 |
|
10х0.75мк |
16.0 |
432 |
|
10х1мк |
16.6 |
477 |
|
10х1.5мк |
17.7 |
554 |
|
14х0.75мк |
17.0 |
496 |
|
14х1мк |
17.7 |
551 |
|
14х1.5мк |
18.8 |
649 |
|
19х0.75мк |
18.4 |
591 |
|
19х1мк |
19.2 |
661 |
|
19х1.5мк |
20.5 |
785 |
|
19х2.5мк |
22.7 |
1025 |
|
27х0.75мк |
21.2 |
770 |
|
27х1мк |
22.1 |
868 |
|
27х1.5мк |
23.9 |
1053 |
|
37х0.75мк |
23.2 |
939 |
|
37х1мк |
24.5 |
1078 |
|
КГВЭВнг (А)-LS — 1 кВ |
||
|
1x10мк |
9.9 |
220 |
|
2x1.5мк (N) |
12.8 |
282 |
|
2x2.5мк (N) |
13.7 |
329 |
|
2x4мк (N) |
15.6 |
434 |
|
2x6мк (N) |
16.7 |
513 |
|
2x10мк (N) |
18.7 |
679 |
|
2x16мк (N) |
21.2 |
901 |
|
2x25мк (N) |
24.6 |
1245 |
|
2x35мк (N) |
27.2 |
1575 |
|
2x50мк (N) |
31.2 |
2128 |
|
2x70мк (N) |
35.0 |
2778 |
|
2x95мк (N) |
39.2 |
3504 |
|
2x120мк (N) |
42.3 |
4191 |
|
3x1.5мк (N,PE) |
13.3 |
307 |
|
3x1.5мк |
13.3 |
307 |
|
3x2.5мк (N,PE) |
14.3 |
364 |
|
3x2.5мк |
14.3 |
364 |
|
3x4мк (N,PE) |
16.3 |
489 |
|
3x4мк |
16.3 |
489 |
|
3x6мк (N,PE) |
17.4 |
584 |
|
3x6мк |
17.4 |
584 |
|
3x10мк (N,PE) |
19.6 |
790 |
|
3x10мк |
19.6 |
790 |
|
3x16мк (N,PE) |
22.3 |
1064 |
|
3x16мк |
22.3 |
1064 |
|
3x25мк (N,PE) |
26.0 |
1486 |
|
3x25мк |
26.0 |
1486 |
|
3x35мк (N,PE) |
28.8 |
1904 |
|
3x35мк |
28.8 |
1904 |
|
3x50мк (N,PE) |
33.4 |
2621 |
|
3x50мк |
33.4 |
2621 |
|
3x50мк+1х25мк (РЕ) |
35.8 |
2973 |
|
3х50мк+1x25мк (N,PE) |
35.8 |
2973 |
|
3x70мк (N,PE) |
37.0 |
3406 |
|
3x70мк |
37.0 |
3406 |
|
3x95мк (N,PE) |
41.5 |
4310 |
|
3x95мк |
41.5 |
4310 |
|
3x120мк (N,PE) |
45.7 |
5307 |
|
3x120мк |
45.7 |
5307 |
|
4x1.5мк (PE) |
14.2 |
349 |
|
4x1.5мк (N) |
14.2 |
349 |
|
4x2.5мк (PE) |
15.2 |
420 |
|
4x2.5мк (N) |
15.2 |
420 |
|
4x4мк (PE) |
17.5 |
570 |
|
4x4мк (N) |
17.5 |
570 |
|
4x6мк (PE) |
18.8 |
690 |
|
4x6мк (N) |
18.8 |
690 |
|
4x10мк (PE) |
21.2 |
947 |
|
4x10мк (N) |
21.2 |
947 |
|
4x16мк (PE) |
24.4 |
1301 |
|
4x16мк (N) |
24.4 |
1301 |
|
4x25мк (PE) |
28.3 |
1809 |
|
4x25мк (N) |
28.3 |
1809 |
|
4x35мк (PE) |
31.4 |
2335 |
|
4x35мк (N) |
31.4 |
2335 |
|
4x50мк (PE) |
37.0 |
3266 |
|
4x50мк (N) |
37.0 |
3266 |
|
4x70мк (PE) |
40.6 |
4214 |
|
4x70мк (N) |
40.6 |
4214 |
|
4x95мк (PE) |
46.4 |
5462 |
|
4x95мк (N) |
46.4 |
5462 |
|
5x1.5мк (N,PE) |
15.1 |
394 |
|
5x2.5мк (N,PE) |
16.3 |
479 |
|
5x4мк (N,PE) |
18.8 |
661 |
|
5x6мк (N,PE) |
20.3 |
805 |
|
5x10мк (N,PE) |
23.0 |
1115 |
|
5x16мк (N,PE) |
26.6 |
1538 |
|
5x25мк (N,PE) |
30.9 |
2157 |
|
5x35мк (N,PE) |
35.2 |
2887 |
|
5x50мк (N,PE) |
40.5 |
3913 |
|
5x70мк (N,PE) |
45.3 |
5186 |
|
5x95мк (N,PE) |
50.1 |
6417 |
|
5x120мк (N,PE) |
55.1 |
7920 |
|
5x150мк (N,PE) |
60.6 |
9814 |
|
КГВВнг (А)-FRLS - 0.66 кВ |
||
|
1x1.5мк |
7.0 |
72 |
|
1x2.5мк |
7.4 |
86 |
|
1x4мк |
8.2 |
110 |
|
1x6мк |
8.7 |
134 |
|
1x10мк |
10.3 |
202 |
|
1x16мк |
11.6 |
271 |
|
1x25мк |
13.2 |
376 |
|
1x35мк |
14.5 |
486 |
|
1x50мк |
16.3 |
645 |
|
КГВВнг (А)-FRLS - 0.66 кВ |
||
|
2х0.75мк (N) |
11.2 |
172 |
|
2х1мк (N) |
11.4 |
185 |
|
2x1.5мк (N) |
12.0 |
206 |
|
2x2.5мк (N) |
12.8 |
246 |
|
2x4мк (N) |
14.3 |
318 |
|
2x6мк (N) |
15.4 |
384 |
|
2x10мк (N) |
18.2 |
566 |
|
2x16мк (N) |
20.7 |
764 |
|
2x25мк (N) |
26.1 |
1271 |
|
2x35мк (N) |
28.7 |
1603 |
|
2x50мк (N) |
32.7 |
2132 |
|
3х0.75мк (N,PE) |
11.7 |
191 |
|
3х0.75мк |
11.7 |
191 |
|
3x1.5мк (N,PE) |
12.6 |
232 |
|
3x1.5мк |
12.6 |
232 |
|
3x2.5мк (N,PE) |
13.5 |
280 |
|
3x2.5мк |
13.5 |
280 |
|
3x4мк (N,PE) |
15.1 |
368 |
|
3x4мк |
15.1 |
368 |
|
3x6мк (N,PE) |
16.3 |
450 |
|
3x6мк |
16.3 |
450 |
|
3x10мк (N,PE) |
19.3 |
676 |
|
3x10мк |
19.3 |
676 |
|
3x16мк (N,PE) |
22.0 |
923 |
|
3x16мк |
22.0 |
923 |
|
3x25мк (N,PE) |
27.6 |
1510 |
|
3x25мк |
27.6 |
1510 |
|
3x35мк (N,PE) |
30.4 |
1927 |
|
3x35мк |
30.4 |
1927 |
|
3x50мк (N,PE) |
35.1 |
2617 |
|
3x50мк |
35.1 |
2617 |
|
4x1.5мк (PE) |
13.7 |
274 |
|
4x1.5мк (N) |
13.7 |
274 |
|
4x2.5мк (PE) |
14.7 |
334 |
|
4x2.5мк (N) |
14.7 |
334 |
|
4x4мк (PE) |
16.5 |
443 |
|
4x4мк (N) |
16.5 |
443 |
|
4x6мк (PE) |
17.8 |
546 |
|
4x6мк (N) |
17.8 |
546 |
|
4x10мк (PE) |
21.2 |
833 |
|
4x10мк (N) |
21.2 |
833 |
|
4x16мк (PE) |
24.4 |
1160 |
|
4x16мк (N) |
24.4 |
1160 |
|
4x25мк (PE) |
30.3 |
1846 |
|
4x25мк (N) |
30.3 |
1846 |
|
4x35мк (PE) |
34.2 |
2451 |
|
4x35мк (N) |
34.2 |
2451 |
|
4x50мк (PE) |
38.6 |
3224 |
|
4x50мк (N) |
38.6 |
3224 |
|
5x1.5мк (N,PE) |
14.9 |
322 |
|
5x2.5мк (N,PE) |
16.1 |
395 |
|
5x4мк (N,PE) |
18.1 |
528 |
|
5x6мк (N,PE) |
19.5 |
656 |
|
5x10мк (N,PE) |
23.3 |
999 |
|
5x16мк (N,PE) |
26.9 |
1399 |
|
5x25мк (N,PE) |
33.6 |
2256 |
|
5x35мк (N,PE) |
37.5 |
2939 |
|
5x50мк (N,PE) |
42.8 |
3936 |
|
7х0.75мк |
14.9 |
309 |
|
7х1мк |
15.4 |
337 |
|
7х1.5мк |
16.1 |
387 |
|
7x2.5мк |
17.4 |
482 |
|
7х4мк |
19.7 |
652 |
|
7х6мк |
21.3 |
817 |
|
10х0.75мк |
18.6 |
452 |
|
10х1мк |
19.3 |
495 |
|
10х1.5мк |
20.3 |
570 |
|
10х2.5мк |
22.0 |
713 |
|
10х4мк |
25.2 |
982 |
|
10х6мк |
27.4 |
1231 |
|
14х0.75мк |
20.2 |
536 |
|
14х1мк |
20.9 |
590 |
|
14х1.5мк |
22.0 |
685 |
|
14х2.5мк |
24.1 |
880 |
|
14х4мк |
27.4 |
1208 |
|
14х6мк |
29.8 |
1530 |
|
19х0.75мк |
22.4 |
666 |
|
19х1мк |
23.2 |
735 |
|
19х1.5мк |
24.7 |
874 |
|
19х2.5мк |
26.9 |
1112 |
|
19х4мк |
30.6 |
1539 |
|
19х6мк |
33.3 |
1963 |
|
27х0.75мк |
26.9 |
930 |
|
27х1мк |
27.9 |
1029 |
|
27х1.5мк |
29.5 |
1207 |
|
27х2.5мк |
32.2 |
1545 |
|
27х4мк |
37.1 |
2191 |
|
27х6мк |
40.4 |
2796 |
|
37х0.75мк |
30.1 |
1172 |
|
37х1мк |
31.2 |
1301 |
|
37х1.5мк |
33.1 |
1536 |
|
37х2.5мк |
36.5 |
2021 |
|
37х4мк |
41.7 |
2825 |
|
37х6мк |
45.8 |
3679 |
|
КГВВнг (А)-FRLS - 1 кВ |
||
|
1x1.5мк |
7.4 |
80 |
|
1x2.5мк |
7.8 |
94 |
|
1x4мк |
8.8 |
124 |
|
1x6мк |
9.5 |
153 |
|
1x10мк |
10.5 |
207 |
|
1x16мк |
11.8 |
277 |
|
1x25мк |
13.4 |
383 |
|
1x35мк |
14.7 |
494 |
|
1x50мк |
16.5 |
653 |
|
1x70мк |
18.0 |
856 |
|
1x95мк |
20.5 |
1109 |
|
1x120мк |
22.0 |
1348 |
|
1x150мк |
24.5 |
1700 |
|
1x185мк |
26.7 |
2059 |
|
1x240мк |
29.7 |
2641 |
|
2x1.5мк (N) |
12.8 |
233 |
|
2x2.5мк (N) |
13.6 |
275 |
|
2x4мк (N) |
15.5 |
366 |
|
2x6мк (N) |
16.6 |
436 |
|
2x10мк (N) |
18.6 |
586 |
|
2x16мк (N) |
21.1 |
787 |
|
2x25мк (N) |
26.5 |
1301 |
|
2x35мк (N) |
29.1 |
1636 |
|
2x50мк (N) |
33.1 |
2170 |
|
2x70мк (N) |
36.5 |
2779 |
|
2x95мк (N) |
40.7 |
3498 |
|
2x120мк (N) |
44.6 |
4286 |
|
2x150мк (N) |
48.7 |
5241 |
|
2x185мк (N) |
53.5 |
6375 |
|
2x240мк (N) |
59.9 |
8141 |
|
3x1.5мк (N,PE) |
13.5 |
262 |
|
3x1.5мк |
13.5 |
262 |
|
3x2.5мк (N,PE) |
14.4 |
312 |
|
3x2.5мк |
14.4 |
312 |
|
3x4мк (N,PE) |
16.4 |
422 |
|
3x4мк |
16.4 |
422 |
|
3x6мк (N,PE) |
17.6 |
508 |
|
3x6мк |
17.6 |
508 |
|
3x10мк (N,PE) |
19.7 |
699 |
|
3x10мк |
19.7 |
699 |
|
3x16мк (N,PE) |
22.4 |
949 |
|
3x16мк |
22.4 |
949 |
|
3x25мк (N,PE) |
28.1 |
1544 |
|
3x25мк |
28.1 |
1544 |
|
3x35мк (N,PE) |
31.3 |
2002 |
|
3x35мк |
31.3 |
2002 |
|
3x50мк (N,PE) |
33.5 |
2660 |
|
3x50мк |
33.5 |
2660 |
|
3x70мк (N,PE) |
38.8 |
3399 |
|
3x70мк |
38.8 |
3399 |
|
3x95мк (N,PE) |
43.7 |
4351 |
|
3x95мк |
43.7 |
4351 |
|
3x120мк (N,PE) |
47.4 |
5283 |
|
3x120мк |
47.4 |
5283 |
|
3x150мк (N,PE) |
51.8 |
6502 |
|
3x150мк |
51.8 |
6502 |
|
3x185мк (N,PE) |
57.4 |
7982 |
|
3x185мк |
57.4 |
7982 |
|
3x240мк (N,PE) |
63.8 |
10159 |
|
3x240мк |
63.8 |
10159 |
|
4x1.5мк (PE) |
14.6 |
309 |
|
4x1.5мк (N) |
14.6 |
309 |
|
4x2.5мк (PE) |
15.7 |
374 |
|
4x2.5мк (N) |
15.7 |
374 |
|
4x4мк (PE) |
17.9 |
508 |
|
4x4мк (N) |
17.9 |
508 |
|
4x6мк (PE) |
19.2 |
618 |
|
4x6мк (N) |
19.2 |
618 |
|
4x10мк (PE) |
21.7 |
860 |
|
4x10мк (N) |
21.7 |
860 |
|
4x16мк (PE) |
24.9 |
1190 |
|
4x16мк (N) |
24.9 |
1190 |
|
4x25мк (PE) |
30.8 |
1886 |
|
4x25мк (N) |
30.8 |
1886 |
|
4x35мк (PE) |
34.7 |
2495 |
|
4x35мк (N) |
34.7 |
2495 |
|
4x50мк (PE) |
39.0 |
3281 |
|
4x50мк (N) |
39.0 |
3281 |
|
4x70мк (PE) |
43.1 |
4277 |
|
4x70мк (N) |
43.1 |
4277 |
|
4x95мк (PE) |
48.5 |
5467 |
|
4x95мк (N) |
48.5 |
5467 |
|
4x120мк (PE) |
52.3 |
6591 |
|
4x120мк (N) |
52.3 |
6591 |
|
4x150мк (PE) |
58.0 |
8276 |
|
4x150мк (N) |
58.0 |
8276 |
|
4x185мк (PE) |
63.3 |
9989 |
|
4x185мк (N) |
63.3 |
9989 |
|
4x240мк (PE) |
71.9 |
13030 |
|
4x240мк (N) |
71.9 |
13030 |
|
5x1.5мк (N,PE) |
16.0 |
364 |
|
5x2.5мк (N,PE) |
17.1 |
443 |
|
5x4мк (N,PE) |
19.7 |
608 |
|
5x6мк (N,PE) |
21.1 |
737 |
|
5x10мк (N,PE) |
24.1 |
1043 |
|
5x16мк (N,PE) |
27.5 |
1435 |
|
5x25мк (N,PE) |
34.6 |
2340 |
|
5x35мк (N,PE) |
30.1 |
2991 |
|
5x50мк (N,PE) |
43.3 |
3996 |
|
5x70мк (N,PE) |
47.8 |
5214 |
|
5x95мк (N,PE) |
53.8 |
6680 |
|
5x120мк (N,PE) |
58.5 |
8130 |
|
5x150мк (N,PE) |
64.0 |
10031 |
|
5x185мк (N,PE) |
71.3 |
12427 |
|
5x240мк (N,PE) |
79.4 |
15840 |
|
7х1.5мк |
17.3 |
440 |
|
7х2.5мк |
18.6 |
538 |
|
7х4мк |
21.5 |
748 |
|
7х6мк |
23.1 |
921 |
|
10х1.5мк |
21.9 |
651 |
|
10х2.5мк |
23.8 |
813 |
|
10х4мк |
27.6 |
1133 |
|
10х6мк |
29.8 |
1394 |
|
14х1.5мк |
24.0 |
796 |
|
14х2.5мк |
25.9 |
986 |
|
14х4мк |
30.0 |
1390 |
|
14х6мк |
32.4 |
1726 |
|
19х1.5мк |
26.7 |
998 |
|
19х2.5мк |
28.9 |
1246 |
|
19х4мк |
33.6 |
1770 |
|
19х6мк |
36.7 |
2252 |
|
27х1.5мк |
32.0 |
1383 |
|
27х2.5мк |
35.0 |
1773 |
|
27х4мк |
40.8 |
2523 |
|
27х6мк |
44.1 |
3156 |
|
37х1.5мк |
36.3 |
1800 |
|
37х2.5мк |
39.3 |
2268 |
|
37х4мк |
46.3 |
3302 |
|
37х6мк |
50.0 |
4146 |
|
КГВЭВнг (А)-FRLS - 0.66 кВ |
||
|
1х2.5мк |
8.2 |
118 |
|
2х1мк (N) |
14.2 |
327 |
|
2x1.5мк (N) |
14.8 |
356 |
|
3х1мк (N,PE) |
14.8 |
354 |
|
3х1мк |
14.8 |
354 |
|
3x1.5мк (N,PE) |
15.4 |
387 |
|
3x1.5мк |
15.4 |
387 |
|
3x2.5мк (N,PE) |
16.3 |
447 |
|
3x2.5мк |
16.3 |
447 |
|
4x1.5мк (PE) |
16.5 |
440 |
|
4x1.5мк (N) |
16.5 |
440 |
|
4x2.5мк (PE) |
17.5 |
514 |
|
4x2.5мк (N) |
17.5 |
514 |
|
4x4мк (PE) |
19.3 |
645 |
|
4x4мк (N) |
19.3 |
645 |
|
4x6мк (PE) |
20.6 |
765 |
|
4x6мк (N) |
20.6 |
765 |
|
4x10мк (PE) |
24.2 |
1111 |
|
4x10мк (N) |
24.2 |
1111 |
|
4x16мк (PE) |
27.2 |
1468 |
|
4x16мк (N) |
27.2 |
1468 |
|
КГВЭВнг (А)-FRLS — 1 кВ |
||
|
4x1.5мк (PE) |
17.4 |
489 |
|
4x1.5мк (N) |
17.4 |
489 |
|
4x2.5мк (PE) |
18.5 |
566 |
|
4x2.5мк (N) |
18.5 |
566 |
|
4x4мк (PE) |
20.7 |
729 |
|
4x4мк (N) |
20.7 |
729 |
|
4x6мк (PE) |
22.0 |
856 |
|
4x6мк (N) |
22.0 |
856 |
|
4x10мк (PE) |
24.7 |
1144 |
|
4x10мк (N) |
24.7 |
1144 |
|
4x16мк (PE) |
27.7 |
1504 |
|
4x16мк (N) |
27.7 |
1504 |
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С:
-
для сечений 6 мм2 и выше — не менее 6 МОм;
-
для сечений 2,5-4,0 мм2 — не менее 9 МОм;
-
для сечений 0,5-1,5 мм2 — не менее 10 МОм.
Строительная длина устанавливается по согласованию с заказчиком.
Гарантийный срок эксплуатации — 3 года.
Пример условного обозначения: «Кабель КГВВ 5x0,75—0,66 ТУ 3540-011-52221526-2009».
Купить КГВВ в регионе Ярославль.
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании.
