КИМ-СБ

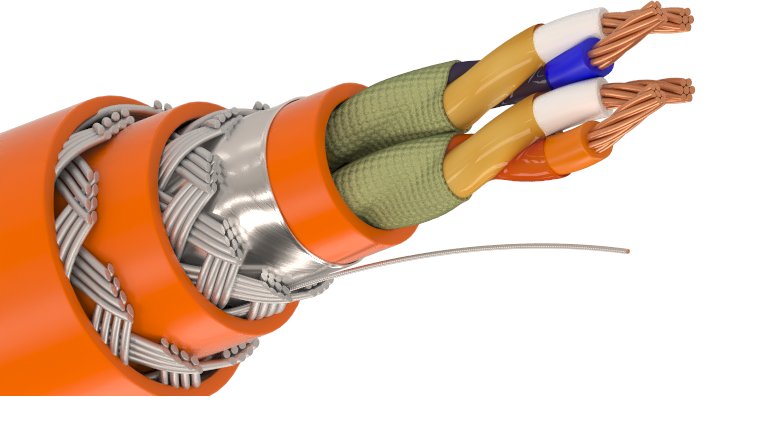

Кабель гибкий, с многопроволочными медными жилами, огнестойкий, с обмоткой жил полиимидной пленкой в витой паре, с дополнительным термическим барьером поверх каждой пары, с поясной изоляцией, с общим экраном из ламинированной алюминиевой фольги с контактным проводником, с дополнительной оплеткой из медной луженой проволоки, с оболочкой из полимерных материалов, с броней из стальных оцинкованных проволок, с защитным шлангом из материала аналогично оболочке. Конструкция кабеля: Жилы: многопроволочные медные. Номинальный диаметр токопроводящих жил кабелей, мм: 0,78; 0,90; 1,10; 1,20; 1,50; 2,00 Изоляция: огнестойкая кремнийорганическая резина. Обмотка жил: пары с полиимидной пленкой скручены в сердечник с числом пар до 37 Дополнительный огнестойкий барьер: слюдосодержащая лента. Поясная изоляция: FRLS – ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением; FRHF – полимерная композиция, не содержащая галогенов; FRLSLTx – низкотоксичный ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением. Экран: общий из ламинированной алюминиевой фольги с контактным проводником и оплеткой из медной луженой проволоки. Оболочка: FRLS – ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением, оранжевого цвета; FRHF – полимерная композиция, не содержащая галогенов, оранжевого или черного цвета; FRLSLTx – низкотоксичный ПВХ пластикат пониженной пожароопасности, с низким дымо- и газовыделением, оранжевого цвета. Броня: из стальных оцинкованных проволок. Защитный шланг: аналогично оболочке. Модификации: КИМ-СБГСКнг(А)-FRLS – с огнестойкой изоляцией, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий. КИМ-СБГСКнг(А)-FRHF – с огнестойкой изоляцией, с оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий. КИМ-СБГСКнг(А)-FRLSLTx – с огнестойкой изоляцией, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения, не распространяющий горение при групповой прокладке по категории А, огнестойкий. Примечание: Конструктивные модификации и дополнительные индексы: в холодостойком исполнении, индекс «ХЛ» с повышенной стойкостью к воздействию минерального масла и бензина, индекс «МС» стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета); бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами. Допускается прокладка в грунтах категории I-III гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба; с дополнительным термическим барьером для применения на объектах с повышенными требованиями к механической прочности изоляции, в том числе в условиях воздействия открытого пламени. Класс пожарной опасности: В соответствии с ГОСТ 31565-2012 КИМ-СБГСКнг(А)-FRLS – П1б.1.2.2.2 КИМ-СБГСКнг(А)-FRHF – П1б.1.1.2.1 КИМ-СБГСКнг(А)-FRLSLTx – П1б.1.2.1.2 Нераспространение горения при групповой прокладке (категория А) Огнестойкость 180 минут Температура окружающей среды при эксплуатации кабеля: FRLS, FRLSLTx монтаж: от -10°C до +50°C эксплуатация: от -50°C до +70°C FRHF монтаж: от -30°C до +60°C эксплуатация: от -60°C до +90°C Минимальный радиус изгиба: 10×Dн, где Dн — наружный размер кабеля Срок службы, не менее: FRLS, FRLSLTx 30 лет FRHF 40 лет Электрические параметры Таблица 1. Диаметр токопроводящей жилы, мм. 0,78 0,90 1,10 1,20 1,50 2,00 Сопротивление жилы постоянному току при 20°С, не более, Ом/км 56,6 43,0 26,2 25,5 15,1 8,6 Сопротивление изоляции жил при 20°С, не менее, МОм*км 100 Электрическая емкость пары, не более, нФ/км 57 61 67 69 77 85 Коэффициент затуxания при частоте 1 кГц при 20°С, не более, дБ/км 5,72 5,50 4,95 4,95 4,51 4,29 Рабочее напряжение, не более, В. 300 Пример записи условного обозначения кабеля при заказе и в документации: КИМ-СБГСКнг(А)-FRLS Nх2хD ТУ 27.32.13-003-32022285-2019 КИМ-СБГСКнг(А)-FRHF Nх2хD ТУ 27.32.13-003-32022285-2019 КИМ-СБГСКнг(А)-FRLSLTx Nх2хD ТУ 27.32.13-003-32022285-2019 где N – число пар, D – диаметр проводников.
