КИМ

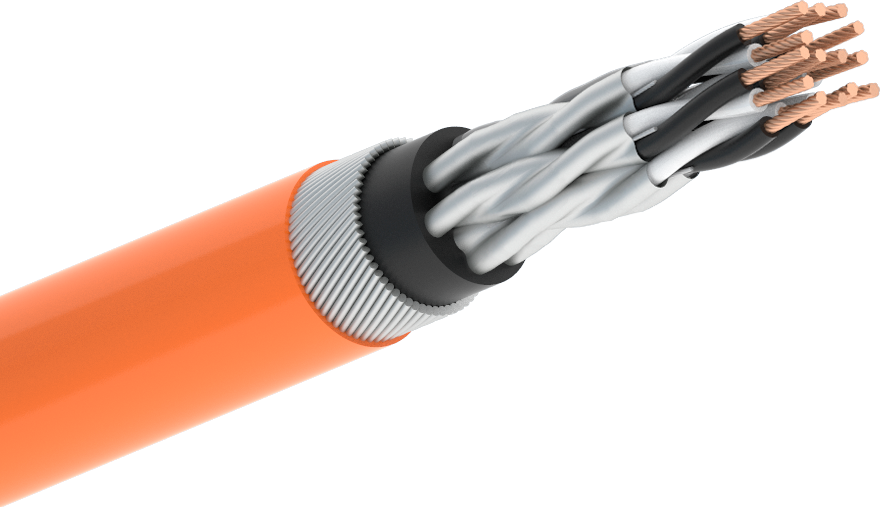

Кабель с токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов, соответствующих требуемому показателю пожарной опасности, с индивидуально экранированными элементами, с экструдированной поясной изоляцией (подложкой), с броней из стальных оцинкованных проволок. Кабель соответствует требованиям п.9.3 ГОСТ IEC 60079-14-2013 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок». Технические параметры: Номинальное сечение токопроводящих жил кабелей, мм2: 0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5; 4,0; 6,0 Число жил, пар, троек, четверок: 1 – 65 По согласованию с предприятием-разработчиком допускается расширение номенклатуры кабелей по сечению и классу жил, по числу жил, пар, троек и четверок. Состав жил кабелей: изолированные жилы (одиночные жилы), пример: КИМЭИКВнг(А)-LS 4×1,0; пары изолированных жил (витые пары), пример: КИМЭИКВнг(А)-LS 4x2x1,0; тройки изолированных жил (триады), пример: КИМЭИКВнг(А)-LS 7x3x1,0; четверки изолированных жил (звездные четверки), пример: КИМЭИКВнг(А)-LS 7x4x1,0 Модификации: кабель КИМЭИКВ – без обозначения показателя пожарной опасности – с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке. кабель КИМЭИКВнг(А) – с изоляцией из поливинилхлоридного пластиката, с оболочкой из полимерного материала пониженной горючести, не распространяющий горение при групповой прокладке по категории А. кабель КИМЭИКВнг(А)-LS – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А. кабель КИМЭИКПнг(А)-HF – с изоляцией и оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении. кабель КИМЭИКВнг(А)-FRLS – с огнестойкой изоляцией, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, огнестойкий. кабель КИМЭИКПнг(А)-FRHF – с огнестойкой изоляцией, с оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, огнестойкий. кабель КИМЭИКВнг(А)-LSLTx – с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения, не распространяющий горение при групповой прокладке по категории А. кабель КИМЭИКПнг(А)-HFLTx – с изоляцией и оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, с низкой токсичностью продуктов горения. кабель КИМЭИКВнг(А)-FRLSLTx – с огнестойкой изоляцией, с оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения, не распространяющий горение при групповой прокладке по категории А, огнестойкий. кабель КИМЭИКПнг(А)-FRHFLTx – с огнестойкой изоляцией, с оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, с низкой токсичностью продуктов горения, огнестойкий. Примечание: Конструктивные модификации и дополнительные индексы: с однопроволочными токопроводящими жилами добавляется индекс «ож»; с токопроводящими жилами из медных луженых проволок добавляется индекс «л»; с экранами, выполненными в виде оплетки из медных луженых проволок добавляется индекс «л»; с экранами, выполненными из алюмофольгированного композиционного материала (металлической поверхностью внутрь) с контактным проводником, проложенным между слоями экрана добавляется индекс «аф»; с экранами, выполненными из меднофольгированного композиционного материала (металлической поверхностью внутрь) с контактным проводником, проложенным между слоями экрана добавляется индекс «мф»; с комбинированными экранами: экран из фольгированного композиционного материала (металлической поверхностью наружу), поверх которого экран в виде оплетки из медных или медных луженых проволок добавляется индекс «фм» или «фл»; в холодостойком исполнении добавляется индекс «ХЛ»; для экстремального холодного типа климата добавляется индекс «ЭХЛ»; с повышенной устойчивостью к ультрафиолету в течение всего срока службы кабеля добавляется индекс «УФ»; в повышенном теплостойком исполнении добавляется индекс «Т»; с водоблокирующими элементами добавляется индекс «в»; с изоляцией из сшиваемой полиолефиновой композиции добавляется индекс «Пс»; со специальной защитой от повреждения грызунами, выполненной в виде брони из стальных оцинкованных проволок, наложенной поверх наружной оболочки добавляется индекс «ЗГ»; с повышенной защитой от перекрестных помех, реализованной применением некратных и неравных шагов скрутки добавляется индекс «ПЗ»; с изоляцией из этиленпропиленовой резины добавляется индекс «Рэп»; с изоляцией из керамообразующей силиконовой резины добавляется индекс «С»; в оболочке из самозатухающего полиуретана добавляется индекс «У». Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20°С, – в соответствии с ГОСТ 22483-2012. Электрическое сопротивление изоляции, пересчитанное на 1 км длины, МОм, не менее: кабели с изоляцией из сшиваемой полиолефиновой композиции: 500 кабели с изоляцией из кремнийорганической смеси и из полимерных компаундов, не содержащих галогенов: 100 кабели с изоляцией из поливинилхлоридных пластикатов: 10 Испытательное переменное напряжение: между жилами – 2500 В между жилами и экранами – 2000 В Повышенная температура эксплуатации: до +125 °С – кабели в теплостойком исполнении «Т»; до +110 °С – кабели с индексом нг(А)-HF, кабели с изоляцией из огнестойкой кремнийорганической смеси с индексами нг(А)-FRLS, нг(А)-FRHF; до +90 °С – кабели с изоляцией из сшиваемой полиолефиновой композиции; до +80 °С – кабели остальных марок. Пониженная температура эксплуатации: до минус 70 °С – кабели в исполнении ЭХЛ; до минус 60 °С – кабели в исполнении ХЛ; до минус 50 °С – для остальных кабелей. Монтаж без предварительного нагрева допускается производить при температуре: не ниже минус (20±2) °С – для кабелей с индексом нг(А)-LS, нг(А)-LSLTx; не ниже минус (35±2) °С – для кабелей в исполнении ХЛ; не ниже минус (40±2) °С – для кабелей в исполнении ЭХЛ; не ниже минус (15±2) °С – для остальных кабелей. Дополнительные характеристики и свойства: Стойкость к воздействию повышенной влажности воздуха до 98% при температуре до 35 °С. Стойкость к воздействию морской воды; Стойкость к продольному распространению воды (в исполнении «в»); Стойкость к воздействию инея и росы; Стойкость к воздействию соляного тумана; Стойкость к воздействию солнечного излучения (в исполнении «УФ»); Маслобензостойкость; Стойкость к вибрационным нагрузкам; Стойкость к ударным нагрузкам; Стойкость к линейным нагрузкам; Стойкость к изгибу или удлинению при низкой температуре; Стойкость к удару при низкой температуре; Стойкость к воздействию плесневых грибов; Стойкость к динамическому воздействию пыли. Срок службы – 35 лет. Гарантийный срок эксплуатации кабелей – 3 года. Минимальный радиус изгиба кабелей: С многопроволочными жилами 4 D С однопроволочными жилами 8 D D — фактический диаметр кабеля, мм Пример условного обозначения: кабель КИМЭИафКВнг(А)-LS 7х2х1,0 ТУ 3581-001-32022285-2013: Кабель монтажный парной скрутки с многопроволочными токопроводящими жилами из медных проволок, с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющий горение при групповой прокладке по категории А, с семью индивидуально экранированными фольгированным материалом парами, с броней из стальных оцинкованных проволок. кабель КИМЭИафКПнг(А)-HF 14х2х0,75л ТУ 3581-001-32022285-2013: Кабель монтажный парной скрутки с многопроволочными токопроводящими жилами из медных луженых проволок, с изоляцией и оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющий горение при групповой прокладке по категории А и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, с четырнадцатью индивидуально экранированными фольгированным материалом парами, с броней из стальных оцинкованных проволок.
