леммный блок для 3-проводных инициаторов (TP3)Клеммным блоком для 3-проводных инициаторов пользователю предоставляются в распоряжение восемь клемм для сигналов, десять клемм для соединения с заземляющей шиной и десять клемм для положительного потенциала. Благодаря этому имеется в наличии достаточно резервов для потенциальных мостов и подачи напряжения.
-
Клеммный блок для 1-проводных инициаторов (TP1)Если потенциал земли отдельных датчиков и исполнительных устройств подводится к клеммному блоку не по отдельности, то используется компактный клеммный блок для 1-проводных инициаторов с восемью клеммами для сигналов. Пользователь должен обратить внимание на подачу напряжения, которая может, например, осуществляться через сборные шины в распределительном шкафу.
-
Клеммный блок с реле (TPR)Если желательна потенциальная развязка или согласование потенциалов между выходными и полевыми сигналами, то используется клеммный блок с реле. На клеммном блоке с реле пользователю предоставляются в распоряжение 8 клемм для полевых сигналов в 2-проводном исполнении. Подача напряжения на модуль может происходить, как и у клеммного блока для 3-проводного исполнения, из клеммного блока или из штекерного модуля.
-
Клеммный блок для 2-амперных модулей (TP2)2-амперные модули SIMATIC S7 могут подключаться к специально для этих блоков разработанному клеммному блоку.
-
Клеммный блок для аналоговых сигналов (TPA)Для аналоговых сигналов SIMATIC S7 здесь предоставляется в распоряжение специальный клеммный блок для аналоговых сигналов. С помощью этого клеммного блока эти сигналы можно подключать очень просто и удобно. Присоединение экранов сигнальных кабелей возможно через дополнительный металлический щиток с помощью соответствующих клемм.

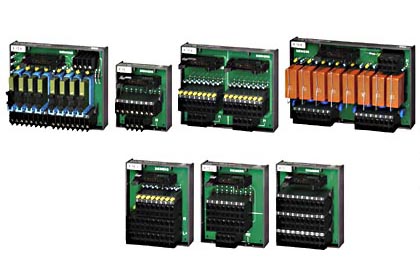

Клеммные блоки для SIMATIC S7-300/S7-400
Следует обратить особое внимание:
Для передачи сигналов 2-амперных модулей необходимы все жилы соединительного кабеля. Поэтому питание на модуль должно подаваться через отдельные кабели.
Схемы назначений контактов клеммных блоков Вы найдете в бумажном каталоге KT 10.2 · 2000 в главе Проектирование, начиная со страницы 5/3 каждый раз в нижней половине страницы.
Монтаж плоского кабеля с внешней круглой оболочкой на 16-контактном штекере см. в разделе «Штекерные модули и плоский кабель с внешней круглой оболочкой»
Техническая спецификация
|
Клеммные блоки для 1-однопроводного присоединения и 3-проводных инициаторов |
|
|---|---|
|
Рабочее напряжение макс. |
= 60 В |
|
Длительный ток на сигнал |
1 A |
|
Суммарный ток макс. (подача энергии) |
4 A/байт |
|
Рабочая температура |
от 0 до + 60 °C |
|
Установочное положение |
любое |
|
Воздушный зазор и путь тока утечки |
IEC сообщение 664, IEC 664 A, IEC 1131 T2, |
|
Размеры (Ш x В x Г) в мм |
|
|
ок. 51 x 41 x 55 |
|
ок. 60 x 41 x 70 |
|
Клеммные блоки с реле 8S (см. также указание) |
|
|---|---|
|
Сторона возбуждения |
|
|
Рабочее напряжение на катушке |
= 24 В |
|
Защитная схема на входе |
отсутствует |
|
Сторона контактов |
|
|
Количество выходов реле |
8 (замыкающие) |
|
Исполнение контактов |
Простой контакт, 1 замыкающий |
|
Коммутационная способность (омическая нагрузка) |
макс. 2 A/250 В перем. тока, |
|
Частота переключений |
6 циклов/мин |
|
Срок службы |
|
|
10 x 106 коммутационных циклов |
|
600 x 103 коммутационных циклов при 230 В перем. тока/2 A/ cos ϕ = 1 |
|
Рабочая температура |
0 до +60 °C |
|
Установочное положение |
Горизонтальное, вентиляционными отверстиями вверх и вниз. |
|
Воздушный зазор и путь тока утечки |
IEC 1131-2 (1992), EN 50 178 (4/98) категория перенапряжений III, степень загрязнения 2, между цепью управления и контактами реле: 5,5 мм между контактными группами K0-K3 и K4-K7: 5,5 мм внутри контактной группы: 3,2 мм |
|
Разборные блоки контактов для постоянной проводки |
|
|
Блок из 4 контактов |
|
Два блока по 8 контактов |
|
Размеры (Ш x В x Г) в мм |
ок. 60 x 68 x 78 |
|
Клеммные блоки для 2-амперных модулей SIMATIC S7 |
|
|---|---|
|
Рабочее напряжение макс. |
= 60 В |
|
Длительный ток на сигнальный кабель |
2 A |
|
Рабочая температура |
от 0 до + 60 °C |
|
Установочное положение |
любое |
|
Воздушный зазор и путь тока утечки |
IEC сообщение 664, IEC 664 A, IEC 1131 T2, |
|
Размеры (Ш x В x Г) в мм |
ок. 60 x 41 x 70 |
|
Клеммные блоки для аналоговых модулей SIMATIC S7 |
|
|---|---|
|
Рабочее напряжение макс. |
= 60 В |
|
Длительный ток на сигнальном кабеле |
1 A |
|
Рабочая температура |
от 0 до + 60 °C |
|
Установочное положение |
любое |
|
Воздушный зазор и путь тока утечки |
IEC сообщение 664, IEC 664 A, IEC 1131 T2, CSA C22.2 No 142 UL 508, VDE 0160 (12.90), категория перенапряжений II, степень загрязнения 3 |
|
Размеры (Ш x В x Г) в мм |
ок. 60 x 41 x 70 |
Указание для клеммных блоков с реле 8S
Индуктивные потребители для защиты контактов реле должны быть демпфированы извне с помощью эффективной защитной схемы, в TPR для этого никаких мероприятий не предусмотрено.
С разъемами можно манипулировать только в обесточенном состоянии.
Если на выходах должны совместно эксплуатироваться низкое напряжение и напряжение 230 В или напряжения различных фаз, то они должны быть распределены на обе контактные группы, или внутри одной группы один выход должен оставаться неиспользованным.
Один контакт реле занимает каждый раз 2 соседних клеммы. Расчет воздушного зазора и пути тока утечки в соответствии с предписаниями, специфическими для отрасли и применения, вменяется в обязанность пользователю. Необходимую информацию можно найти в технических данных под заголовком Воздушный зазор и путь тока утечки.
Габаритные чертежи
Ниже приведены схемы подключения внешних цепей различных клеммных блоков.
Назначение контактов клеммного блока TP1 для 1-рядного подключения внешних цепей
|
Вид с фронтальной стороны |
Назначение контактов |
|---|---|
|
Контакты 0 … 7: |
Назначение контактов клеммного блока TP3 для 3-рядного подключения внешних цепей
|
Вид с фронтальной стороны |
Назначение контактов |
|---|---|
|
Верхний ряд Средний ряд Нижний ряд |
Назначение контактов клеммного блока с реле TPR
|
Вид с фронтальной стороны |
Назначение контактов |
|---|---|
|
Верхний ряд Средний ряд Нижний ряд |
Назначение контактов клеммного блока TP2 для 2 A модулей
|
Вид с фронтальной стороны |
Левая группа клемм |
Правая группа клемм |
|---|---|---|
|
Верхний ряд Средний ряд Нижний ряд |
Верхний ряд Средний ряд Нижний ряд |
Назначение контактов клеммного блока TPA для аналоговых модулей
|
Вид с фронтальной стороны |
Назначение контактов |
|---|---|
|
Верхний ряд Средний ряд Нижний ряд |
