КМЭЛ-МВЭКВЭ
Производитель —
Оценка (средняя 0)
Кабели соответствуют ТУ 3581-233-05015408-2012
Кабели с экраном по изолированной жиле или скрученной паре, бронированные стальной оцинкованной проволокой. Кабели монтажные электрические КМЭЛ, предназначены для межприборного монтажа электрических...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КМЭЛ-МВЭКВЭ
Кабели соответствуют ТУ 3581-233-05015408-2012
Кабели с экраном по изолированной жиле или скрученной паре, бронированные стальной оцинкованной проволокой. Кабели монтажные электрические КМЭЛ, предназначены для межприборного монтажа электрических устройств, работающих при номинальном напряжении до 500 В включительно частотой до 400 Гц или постоянном напряжении до 750 В включительно. «М» - медная токопроводящая жила, «без обозначения» - медная луженая токопроводящая жила, «В» - изоляция (и (или) оболочка) из поливинилхлориднго пластиката,«П» - полимерная композиция, не содержащая галогенов,«Пс» - полиэтилен сшитый,«К»- с броней из стальных оцинкованных проволок, «Э» - экран в виде оплетки из медных проволок.

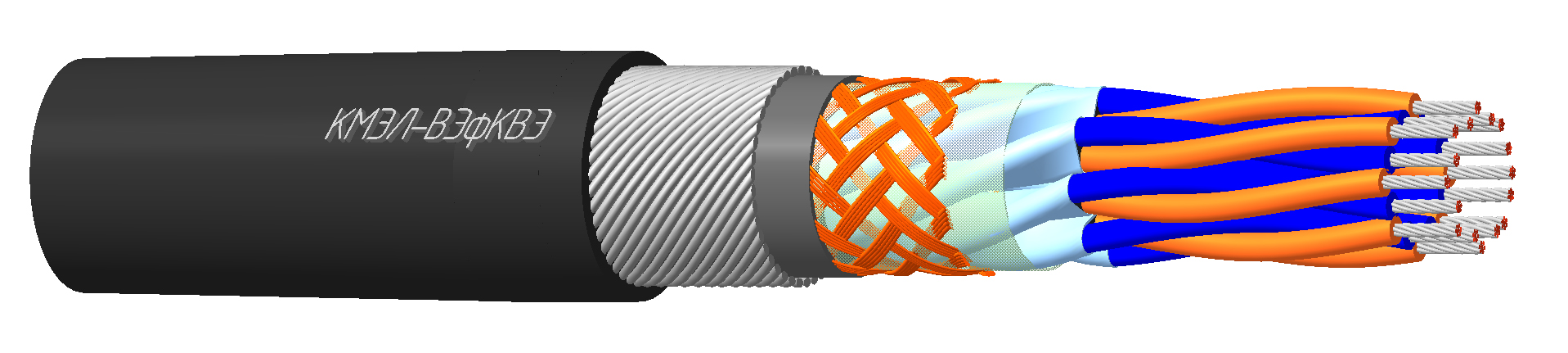

Схематичное изображение конструкции (справа налево):
1. токопроводящая гибкая медная жила
2. изоляция жилы
3. парный экран
4. водоблокирующий слой
5. общий экран
6. внутренняя оболочка
7. броня из стальных проволок
8. внешняя оболочка
|
Элементы конструкции |
Варианты исполнения |
|
жила |
- медная (М) многопроволочная; - медная лужёная многопроволочная |
|
сечение |
- 0.35, 0.5, 0.75, 1.0, 1.2, 1.5, 2.0, 2.5, 4.0, 6.0 |
|
изоляция |
- ПВХ, ПВХ-LS (В); - безгалогенный компаунд (П); - сшитый полиэтилен (Пс) |
|
экран по жиле или паре жил |
- оплётка из медных проволок (Э); - оплётка из медных лужёных проволок (Эл); - обмотка алюмополимерная (Эф) |
|
бандаж |
- пластиковая лента; - водоблокирующая (-1-); - водоблокирующая электропроводящая(-2-) |
|
экран общий |
- оплётка из медных проволок (Э); - оплётка из медных лужёных (Эл); - обмотка алюмополимерная (Эф) |
|
подложка |
- экструдированная внутренняя оболочка |
|
броня |
- стальная оцинкованная проволока (К) |
|
наружная оболочка |
- ПВХ, ПВХ-LS (В); - безгалогенный компаунд-HF (П) |
Кабели стойки к воздействию повышенной температуры окружающей среды до +70°С. Кабели стойки к воздействию пониженной температуры окружающей среды до -50°С. Кабели марок климатического исполнения ХЛ стойки к воздействию пониженной температуры окружающей среды до -60°С. Кабели стойки к воздействию окружающей среды с относительной влажностью воздуха до 98% при температуре до +35°С. Монтаж кабелей может производиться при температуре: не ниже -15°С - для кабелей марок с индексами «нг(A)-LS» и «нг(A)-HF», не ниже -30°С - для остальных кабелей. Радиус изгиба кабелей при монтаже должен быть не менее 5 расчетных наружных диаметров кабеля. Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 10 МОм. Огнестойкость кабелей исполнений «нг(A)-FRLS» и «нг(А)-FRHF» не менее 180 мин.
Срок службы кабелей при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации, не менее 30 лет. Срок службы исчисляется с даты изготовления кабелей.
|
Обозначение марки |
Исполнение |
Описание исполнения |
|
|
||
|
КМЭЛ-МВЭКВЭ КМЭЛ-ВЭКВЭ КМЭЛ-МПсЭКВЭ КМЭЛ-ПсЭКВЭ |
без обозначения |
не распространяющие горение при одиночной прокладке |
|
-ХЛ |
для холодного климата |
|
|
нг(А) |
не распространяющие горение при групповой прокладке по категории А |
|
|
нг(А)-ХЛ |
не распространяющие горение при групповой прокладке по категории А, для холодного климата |
|
|
нг(А)-LS |
не распространяющие горение при групповой прокладке по категории А, с пониженным дымо- и газовыделением |
|
|
нг(А)-FRLS |
огнестойкие, не распространяющие горение при групповой прокладке по категории А, с пониженным дымо- и газовыделением |
|
|
|
||
|
КМЭЛ-МПЭКПЭ КМЭЛ-ПЭКПЭ |
нг(А)-HF |
не распространяющие горение при групповой прокладке по категории А и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении |
|
нг(А)-FRHF |
огнестойкие, не распространяющие горение при групповой прокладке по категории А и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении |
|
|
|
||
|
КМЭЛ-МПсЭКПЭ КМЭЛ-ПсЭКПЭ |
нг(А)-HF |
не распространяющие горение при групповой прокладке по категории А и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении |
|
нг(А)-FRHF |
огнестойкие, не распространяющие горение при групповой прокладке по категории А и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении |
|
