КМЭЛ-МВКВ
Оценка (средняя 0)
Кабели соответствуют ТУ 3581-233-05015408-2012   Кабели неэкранированные, бронированные стальной оцинкованной проволокой. Кабели монтажные электрические  КМЭЛ, предназначены для межприборного монтажа электрических устройств, работающих при номинальном...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КМЭЛ-МВКВ

Кабели соответствуют ТУ 3581-233-05015408-2012

  Кабели неэкранированные, бронированные стальной оцинкованной проволокой. Кабели монтажные электрические  КМЭЛ, предназначены для межприборного монтажа электрических устройств, работающих при номинальном напряжении до 500 В включительно частотой до 400 Гц или постоянном напряжении до 750 В включительно. «М» - медная токопроводящая жила, «без обозначения» - медная луженая токопроводящая жила,«В» - изоляция (и (или) оболочка) из поливинилхлоридного пластиката,«П» - полимерная  композиция, не   содержащая   галогенов, «Пс» -   полиэтилен   сшитый, «К»- с броней из стальных оцинкованных проволок.

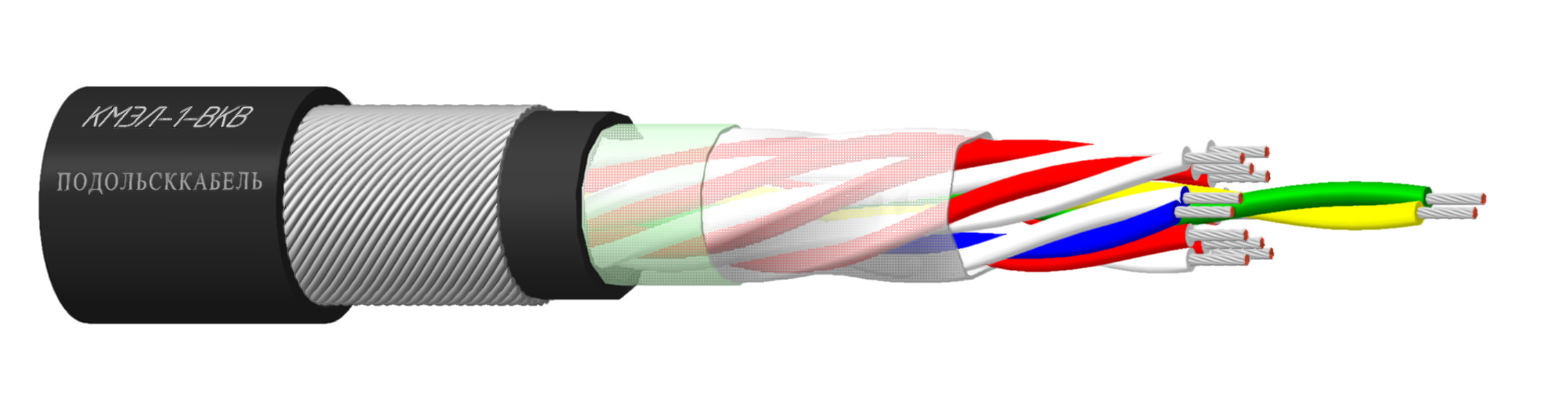

Схематичное изображение конструкции (справа налево):
1. токопроводящая гибкая жила
2. изоляция жилы
3. водоблокирующий слой
4. водоблокирующий электропроводящий слой
5. внутреняя оболочка
6. броня из стальных проволок
7. внешняя оболочка



Элементы конструкции

Варианты исполнения

жила

- медная(М) многопроволочная;

- медная лужёная многопроволочная

сечение

- 0.35, 0.5, 0.75, 1.0, 1.2, 1.5, 2.0, 2.5, 4.0, 6.0

изоляция

- ПВХ, ПВХ-LS (В);

- безгалогенный компаунд (П);

- сшитый полиэтилен (Пс)

бандаж

- пластиковая лента;

- водоблокирующая (-1-);

- водоблокирующая электропроводящая(-2-)

подложка

- экструдированная внутренняя оболочка

броня

- стальная оцинкованная  проволока (К)

наружная оболочка

- ПВХ, ПВХ-LS  (В);

- безгалогенный компаунд-HF (П)



   Кабели  стойки  к  воздействию  повышенной  температуры  окружающей  среды  до  +70°С. Кабели стойки   к   воздействию   пониженной   температуры    окружающей   среды   до  -50°С. Кабели   марок климатического исполнения ХЛ стойки к воздействию пониженной температуры окружающей среды до -60°С. Кабели стойки к воздействию окружающей среды с относительной влажностью воздуха до 98% при температуре до +35°С. Монтаж кабелей может производиться при температуре: не ниже  -15°С - для кабелей марок с индексами «нг(A)-LS» и «нг(A)-HF», не ниже -30°С - для остальных кабелей.     Радиус  изгиба  кабелей  при  монтаже  должен  быть  не  менее 5 расчетных наружных диаметров кабеля. Электрическое   сопротивление  изоляции   токопроводящих   жил, пересчитанное  на  1  км   длины и температуру 20°С, должно быть не менее 10 МОм. Огнестойкость кабелей исполнений «нг(A)-FRLS» и «нг(А)-FRHF»  не менее 180 мин.
   Срок  службы  кабелей   при  соблюдении   потребителем   условий   транспортирования, хранения, прокладки (монтажа) и эксплуатации, не менее 30 лет. Срок службы исчисляется с даты изготовления кабелей.



Обозначение марки

Исполнение

Описание исполнения







КМЭЛ-МВКВ

КМЭЛ-ВКВ

КМЭЛ-МПсКВ

КМЭЛ-ПсКВ

без обозначения

не распространяющие горение при одиночной прокладке

-ХЛ

для холодного климата

нг(А)

не распространяющие горение при групповой прокладке по категории А

нг(А)-ХЛ

не распространяющие горение при групповой прокладке по категории А, для холодного климата

нг(А)-LS

не распространяющие горение при групповой прокладке по категории А, с пониженным дымо- и газовыделением

нг(А)-FRLS

огнестойкие, не распространяющие горение при групповой прокладке по категории А, с пониженным дымо- и газовыделением



КМЭЛ-МПКП

КМЭЛ-ПКП

нг(А)-HF

не распространяющие горение при групповой прокладке по категории А  и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении

нг(А)-FRHF

огнестойкие, не распространяющие горение при групповой прокладке по категории А  и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении



КМЭЛ-МПсКП

КМЭЛ-ПсКП

нг(А)-HF

не распространяющие горение при групповой прокладке по категории А  и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении

нг(А)-FRHF

огнестойкие, не распространяющие горение при групповой прокладке по категории А  и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
