КМЭЛ

Кабели соответствуют ТУ 3581-233-05015408-2012

   Кабели с общим экраном, бронированные стальной оцинкованной проволокой. Кабели монтажные электрические  КМЭЛ, предназначены для межприборного монтажа электрических устройств, работающих при номинальном напряжении до 500 В включительно частотой до 400 Гц или постоянном напряжении до 750 В включительно. «М» - медная токопроводящая жила, «без обозначения» - медная луженая токопроводящая жила, «В» - изоляция (и (или) оболочка) из поливинилхлориднго пластиката,«П» - полимерная композиция, не содержащая галогенов,«Пс» - полиэтилен сшитый,«К»- с броней из стальных оцинкованных проволок, «Э» - экран в виде оплетки из медных проволок.

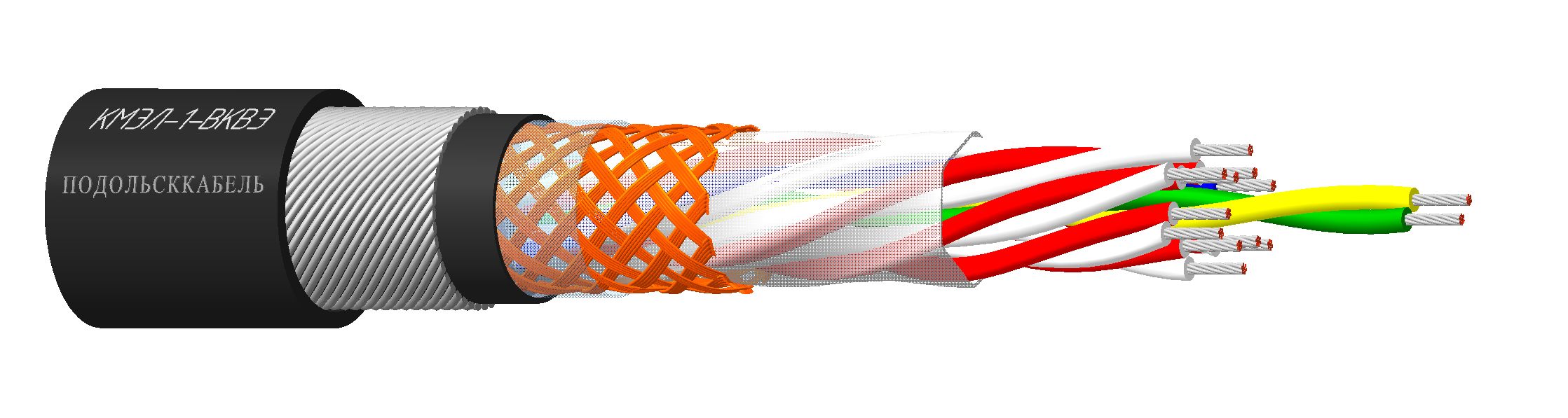

Схематичное изображение конструкции (справа налево):
1. токопроводящая гибкая медная жила
2. изоляция жилы
3. водоблокирующий слой
4. экран
5. внутренняя оболочка
6. броня из стальной проволок
7. внешняя оболочка

   Кабели  стойки  к  воздействию  повышенной  температуры  окружающей  среды  до  +70°С. Кабели стойки   к   воздействию   пониженной   температуры    окружающей   среды   до  -50°С. Кабели   марок климатического исполнения ХЛ стойки к воздействию пониженной температуры окружающей среды до -60°С. Кабели стойки к воздействию окружающей среды с относительной влажностью воздуха до 98% при температуре до +35°С. Монтаж кабелей может производиться при температуре: не ниже  -15°С - для кабелей марок с индексами «нг(A)-LS» и «нг(A)-HF», не ниже -30°С - для остальных кабелей.     Радиус  изгиба  кабелей  при  монтаже  должен  быть  не  менее 5 расчетных наружных диаметров кабеля. Электрическое   сопротивление  изоляции   токопроводящих   жил, пересчитанное  на  1  км   длины и температуру 20°С, должно быть не менее 10 МОм. Огнестойкость кабелей исполнений «нг(A)-FRLS» и «нг(А)-FRHF»  не менее 180 мин.
   Срок  службы  кабелей   при  соблюдении   потребителем   условий   транспортирования, хранения, прокладки (монтажа) и эксплуатации, не менее 30 лет. Срок службы исчисляется с даты изготовления кабелей.
