КМЭЛ-ВЭБВЭ
Оценка (средняя 0)
Кабели соответствуют ТУ 3581-233-05015408-2012   Кабели с экраном по изолированной жиле или скрученной паре, бронированные стальной оцинкованной проволокой. Кабели монтажные электрические  КМЭЛ, предназначены для межприборного монтажа электрических...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КМЭЛ-ВЭБВЭ

Кабели соответствуют ТУ 3581-233-05015408-2012

  Кабели с экраном по изолированной жиле или скрученной паре, бронированные стальной оцинкованной проволокой. Кабели монтажные электрические  КМЭЛ, предназначены для межприборного монтажа электрических устройств, работающих при номинальном напряжении до 500 В включительно частотой до 400 Гц или постоянном напряжении до 750 В включительно. «М» - медная токопроводящая жила, «без обозначения» - медная луженая токопроводящая жила, «В» - изоляция (и (или) оболочка) из поливинилхлориднго пластиката,«П» - полимерная композиция, не содержащая галогенов,«Пс» - полиэтилен сшитый,«К»- с броней из стальных оцинкованных проволок, «Э» - экран в виде оплетки из медных проволок.

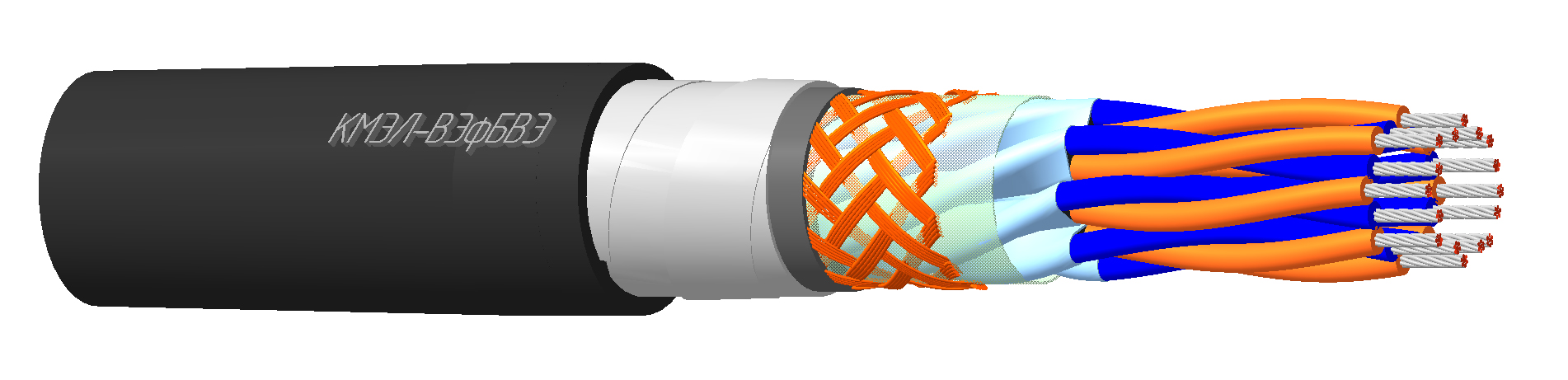

Схематичное изображение конструкции (справа налево):
1. токопроводящая гибкая медная жила
2. изоляция жилы
3. парный экран
4. водоблокирующий слой
5. общий экран
6. внутренняя оболочка
7. броня из стальной оцинкованной ленты
8. внешняя оболочка



Элементы конструкции

Варианты исполнения

жила

- медная(М) многопроволочная;

- медная лужёная многопроволочная

сечение

- 0.35, 0.5, 0.75, 1.0, 1.2, 1.5, 2.0, 2.5, 4.0, 6.0

изоляция

- ПВХ, ПВХ-LS (В);

- безгалогенный компаунд (П);

- сшитый полиэтилен (Пс)

экран по жиле

или паре жил

- оплётка из медных проволок (Э);

- оплётка из медных лужёных (Эл);

- обмотка алюмополимерная (Эф)

бандаж

- пластиковая лента;

- водоблокирующая (-1-);

- водоблокирующая электропроводящая(-2-)

экран общий

- оплётка из медных проволок (Э);

- оплётка из медных лужёных проволок (Эл);

- обмотка алюмополимерная (Эф)

подложка

- экструдированная внутренняя оболочка

броня

- стальная оцинкованная  лента (Б)

наружная оболочка

- ПВХ, ПВХ-LS  (В);

- безгалогенный компаунд-HF (П)



   Кабели  стойки  к  воздействию  повышенной  температуры  окружающей  среды  до  +70°С. Кабели стойки   к   воздействию   пониженной   температуры    окружающей   среды   до  -50°С. Кабели   марок климатического исполнения ХЛ стойки к воздействию пониженной температуры окружающей среды до -60°С. Кабели стойки к воздействию окружающей среды с относительной влажностью воздуха до 98% при температуре до +35°С. Монтаж кабелей может производиться при температуре: не ниже  -15°С - для кабелей марок с индексами «нг(A)-LS» и «нг(A)-HF», не ниже -30°С - для остальных кабелей.     Радиус  изгиба  кабелей  при  монтаже  должен  быть  не  менее 5 расчетных наружных диаметров кабеля. Электрическое   сопротивление  изоляции   токопроводящих   жил, пересчитанное  на  1  км   длины и температуру 20°С, должно быть не менее 10 МОм. Огнестойкость кабелей исполнений «нг(A)-FRLS» и «нг(А)-FRHF»  не менее 180 мин.
   Срок  службы  кабелей   при  соблюдении   потребителем   условий   транспортирования, хранения, прокладки (монтажа) и эксплуатации, не менее 30 лет. Срок службы исчисляется с даты изготовления кабелей.



Обозначение марки

Исполнение

Описание исполнения



КМЭЛ-МВЭБВЭ

КМЭЛ-ВЭБВЭ

КМЭЛ-МПсЭБВЭ

КМЭЛ-ПсЭБВЭ

без обозначения

не распространяющие горение при одиночной прокладке

-ХЛ

для холодного климата

нг(А)

не распространяющие горение при групповой прокладке по категории А

нг(А)-ХЛ

не распространяющие горение при групповой прокладке по категории А, для холодного климата

нг(А)-LS

не распространяющие горение при групповой прокладке по категории А, с пониженным дымо- и газовыделением

нг(А)-FRLS

огнестойкие, не распространяющие горение при групповой прокладке по категории А, с пониженным дымо- и газовыделением



КМЭЛ-МПЭБПЭ

КМЭЛ-ПЭБПЭ

нг(А)-HF

не распространяющие горение при групповой прокладке по категории А  и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении

нг(А)-FRHF

огнестойкие, не распространяющие горение при групповой прокладке по категории А  и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении



КМЭЛ-МПсЭБПЭ

КМЭЛ-ПсЭБПЭ

нг(А)-HF

не распространяющие горение при групповой прокладке по категории А  и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении

нг(А)-FRHF

огнестойкие, не распространяющие горение при групповой прокладке по категории А  и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
